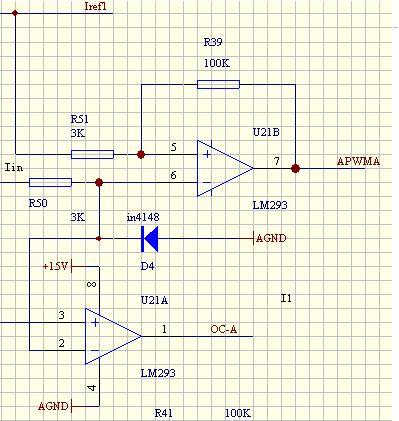

Iref是給定
Iin是實際電流
請幫我解釋下這個電路,謝謝
Iref是給定
Iin是實際電流
全部回復(7)
正序查看
倒序查看
@abing
你的電路畫不完乍看出來U21B的輸入為施密特觸發電路其它請你畫完

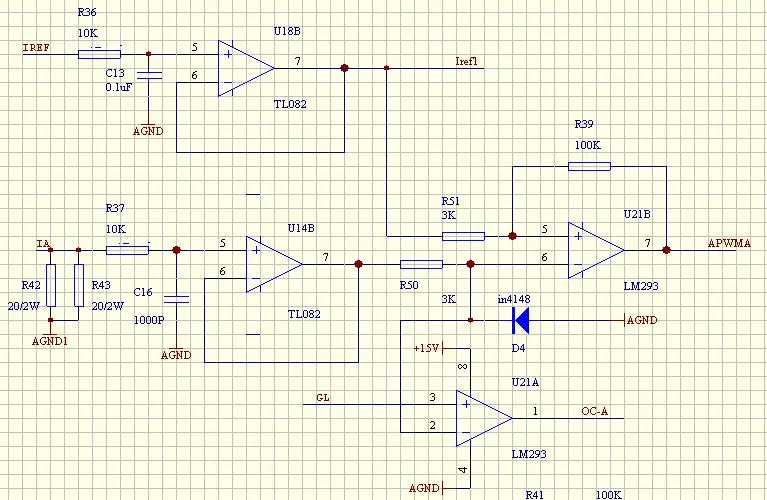

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113356108.jpg');}" onmousewheel="return imgzoom(this);">
說是構成硬件斬波,想知道APWMA的關系式
0
回復
@ffjdd
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113356108.jpg');}"onmousewheel="returnimgzoom(this);">說是構成硬件斬波,想知道APWMA的關系式
其實這個電路很簡單
輸入級是一般放大電路
后級是比較電路
輸入級是一般放大電路
后級是比較電路
0
回復
@ffjdd
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113356108.jpg');}"onmousewheel="returnimgzoom(this);">說是構成硬件斬波,想知道APWMA的關系式
U18B和U14B都是跟隨器,Iref1＝IREF,U14B輸出＝IA,U21B是比較器,因GL和OC-A信號不知道是什么信號,還有APWMA輸出到那里,是不是還有反饋,具體就不清楚了
0
回復
@ffjdd
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113356108.jpg');}"onmousewheel="returnimgzoom(this);">說是構成硬件斬波,想知道APWMA的關系式
看一下模擬電路運放部分就行了
