電壓DC24V-350V,(每種系統電壓等級的通用一塊核心板)
電流DC20-150A, (每種系統最大電流通用一塊核心板,只需修改板上的MOSFET即可滿足各個電流范圍)
充電方式采用PWM充電方式.(稍后貼出PWM充電波形圖)
PCB照片如下,其中MOSFET安裝位置沒有裝元件

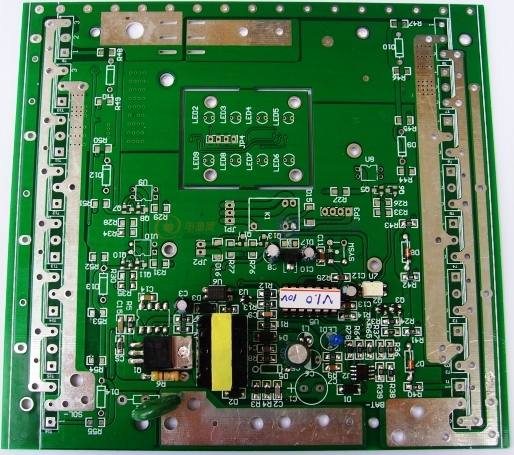

全貌:

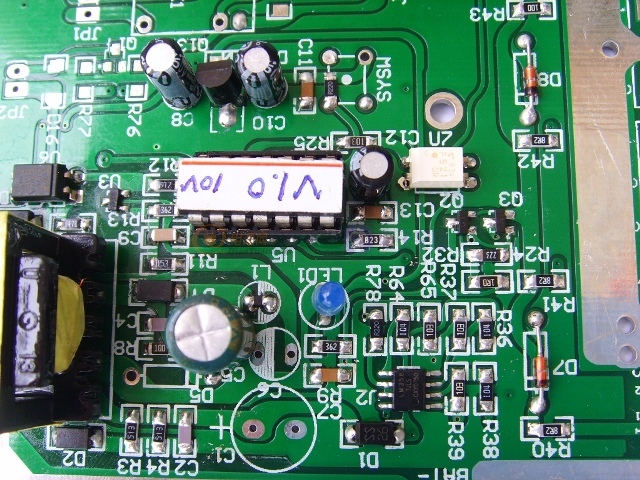

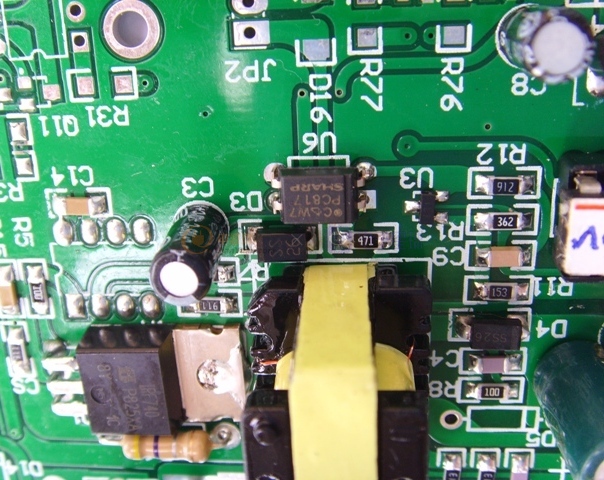

局部特寫:
也許有人會問上面的板子怎么這么簡單,我可以告訴大家,上面的板子
要完成的光控檢測,蓄電池檢測,功率MOSFET控制、驅動、PWM充電算法.....,都集成在那顆14腳芯片里.很多外圍元件都沒有,
上面的這塊板是我們公司配系統出貨最多的,在此之前我們都修改了很多
設計,最終優化出來這塊板,這塊板上沒有電流電壓數據顯示,這些功能有另外的模塊完成.
下面這塊板是我們為一個荷蘭的客戶訂制設計的一塊板:
太陽能充電MPPT控制,各種參數顯示功能

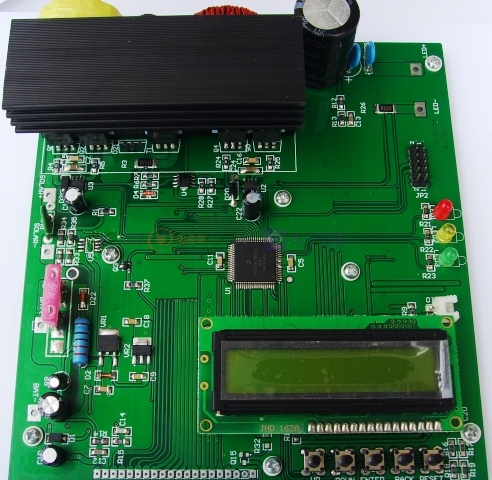

全貌:

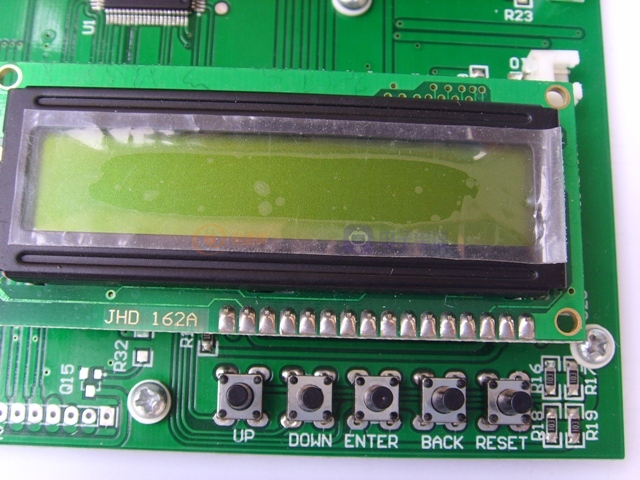

LCD部分:

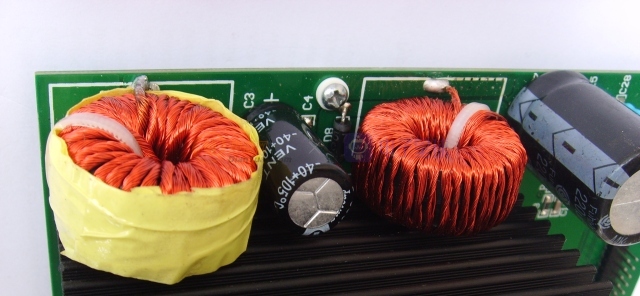

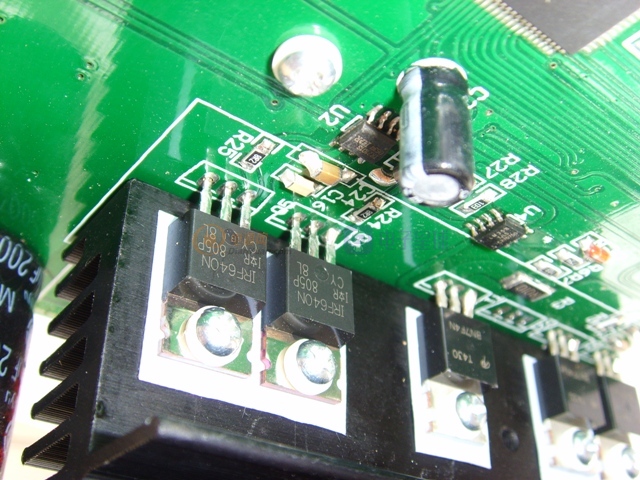

功率部分:

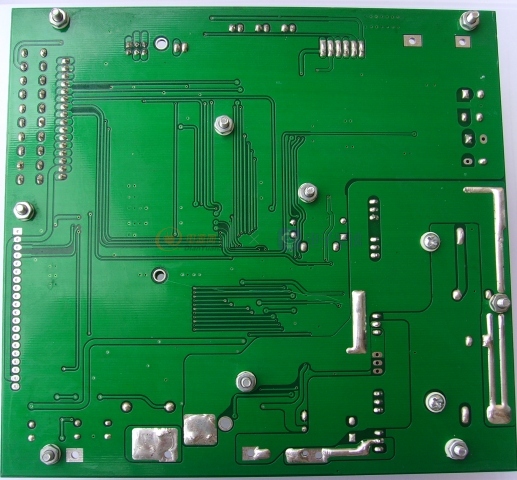

底面:
