如何操作時域網絡分析儀進行故障檢測？

操作時域網絡分析儀（TDNA）進行故障檢測需結合儀器設置、校準、時域轉換及數據分析等步驟。以下為系統化操作指南，涵蓋關鍵流程、參數配置及典型案例：

一、操作前準備

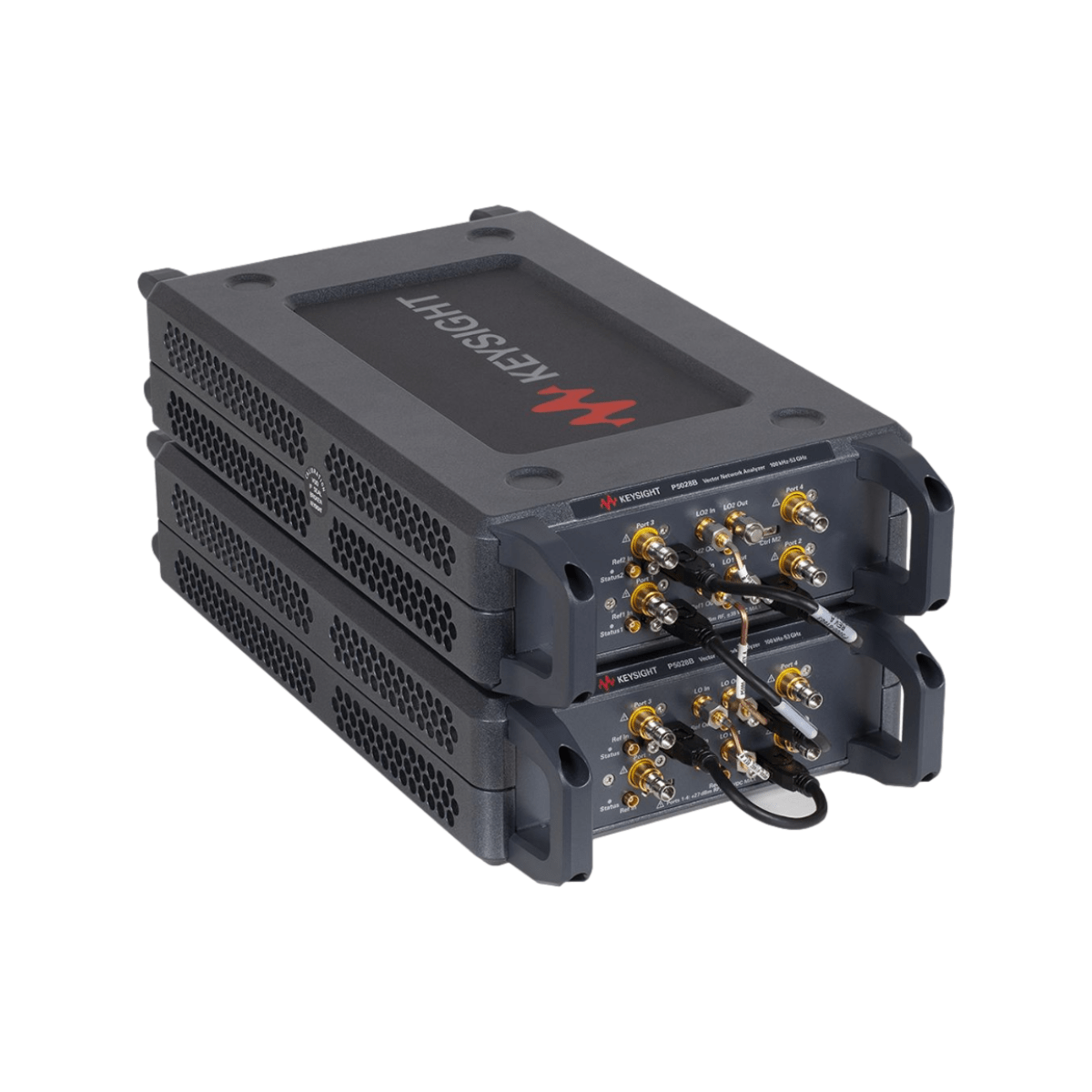

1. 儀器連接與配置硬件連接：將被測設備（DUT）通過射頻線纜連接至TDNA的測試端口。確保連接器匹配（如N型、SMA型），避免因阻抗不匹配引入額外反射。儀器設置：?jiǎn)?dòng)TDNA，進入頻域測量模式（S參數測試）。設置頻率范圍：覆蓋DUT的工作頻段（如5G基站射頻前端模塊需覆蓋24.25-52.6 GHz）。設置中頻帶寬（IF BW）：根據動態范圍需求選擇（如100 Hz至1 MHz）。設置掃描點數：通常1601點以上以保證頻域分辨率。2. 校準校準目的：消除測試系統誤差（如線纜損耗、連接器反射）。校準方法：SOLT校準：適用于同軸系統，使用短路（Short）、開路（Open）、負載（Load）、直通（Thru）標準件。TRL校準：適用于非同軸系統（如PCB微帶線），使用直通（Thru）、反射（Reflect）、線（Line）標準件。電子校準件（ECal）：通過USB連接自動校準，提高效率。

二、頻域數據采集

1. 測量S參數測量S11（反射系數）或S21（傳輸系數），記錄頻域幅度和相位數據。示例：測量5G基站射頻前端模塊的S11，觀察其在工作頻段內的回波損耗。2. 數據存儲將頻域數據保存為標準格式（如Touchstone文件，.s2p），便于后續時域轉換。

三、時域轉換與故障檢測

1. 時域轉換方法FFT（快速傅里葉變換）：將頻域S參數轉換為時域沖擊響應（Impulse Response）。參數設置：選擇合適的窗函數（如漢寧窗平衡分辨率與旁瓣抑制）。設置時域范圍：覆蓋DUT的物理長度（如1米電纜需至少6.67 ns時域范圍，假設光速為0.66c）。CZT（線性調頻Z變換）：適用于高分辨率或局部放大時域響應。2. 時域響應分析典型故障特征：開路/短路：時域響應中出現強反射峰（幅度接近±1），位置對應故障距離。阻抗不匹配：反射峰幅度較小（如0.5），極性取決于阻抗變化方向。連接器松動：多個小反射峰，間距對應連接器間距。定位故障：計算反射峰時間（Δt），結合信號傳播速度計算距離（d = v × Δt / 2）。示例：若Δt = 10 ns，v = 0.66c，則d ≈ 0.66 × 3×10? × 10×10?? / 2 = 0.99 m。3. 高級分析技術時域門控（Time Gating）：選擇特定時間窗口分析，抑制其他路徑干擾。應用場景：分離多徑反射信號，定位深層故障。差分時域分析：比較正常DUT與故障DUT的時域響應，突出差異點。

四、典型故障檢測案例

案例1：5G基站射頻前端模塊中的線纜開路現象：頻域測量顯示S11在某頻點異常升高（如-10 dB以下）。操作步驟：對頻域S11數據進行FFT轉換，選擇漢寧窗。時域響應中觀察到10 ns處強正反射峰。計算故障距離：d ≈ 0.99 m。現場檢查發現線纜在1米處斷裂。案例2：PCB微帶線阻抗不匹配現象：頻域測量顯示S21在高頻段波動較大。操作步驟：對S21數據進行CZT轉換，聚焦高頻段。時域響應中觀察到多個小反射峰，間距約2 cm。檢查PCB發現每隔2 cm存在過孔，導致阻抗變化。案例3：連接器松動現象：頻域測量顯示S11不穩定，隨溫度變化。操作步驟：對S11數據進行FFT轉換，選擇布萊克曼窗。時域響應中觀察到多個小反射峰，幅度約0.3。檢查發現連接器未完全擰緊，重新緊固后故障消失。

五、操作注意事項

窗函數選擇：分辨率優先（如短電纜）選矩形窗，旁瓣抑制優先（如多反射系統）選布萊克曼窗。傳播速度校準：不同材料（如PTFE、FR4）的傳播速度不同，需根據材料參數調整計算。避免過采樣：時域范圍過大可能導致噪聲放大，需合理設置。多次測量平均：對微弱信號進行多次掃描取平均，提高信噪比。
