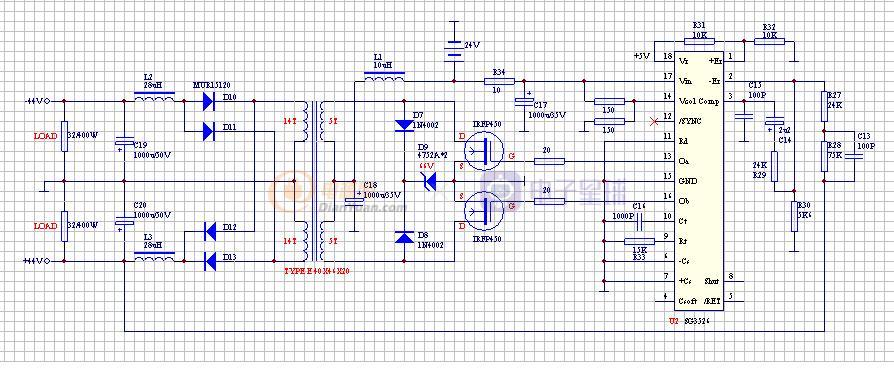

DC/DC
UC3526
+44V、-44V兩組對稱輸出,120W,輸入24V
效率 83%
調試中發現功率管IRFP450發熱嚴重(散熱器應該足夠大了)
具體問題出在哪.
變壓器采用鐵氧體,其鐵芯尺寸為40x46x20mm
變壓器初級為2x5匝,次級為2x14匝
功率管采用一對IRFP450
功率管散熱器鋁板尺寸196x62x25mm
負載每路32歐
PWM采用SG3526 工作頻率50KHZ左右
輸入電源23V
開機后,工作正常.輸出直流為+/-44V,輸出功率計算為2*44*44/32=121W
問題在于:在此負載下工作后,功率管及其散熱器溫度不斷升高,直到約115度才穩定.
認為開關電源的效率高,功率管不應有如此高的穩升.
