如題:圖中的Q2和D8是作什么用,起軟起動作用?請各位分析一下.
2945671228392518.doc
IR2153這個圖中的Q2和D8
全部回復(13)
正序查看
倒序查看
@liaogq
Q2正常時是導通的,IC內部振蕩器正常工作,電路異常時Q2關斷IC內部振蕩器停振,IR2153無輸出.D8與C9串聯和振蕩器放電時間有關.
問題就在這里,Q2的B極前面是沒有電解串聯或并聯的,只是VCC的分壓電阻的接入,以及一個高壓保護穩壓管串接一個二極管的接入.
開機瞬間,由于Q2的B極接的電容C8的容量不能突變,使得UQ2B極為0,但E極也應是0,因此Q2在開機瞬間沒有導通,
軟起動的要求是:隨著開機之后的時間延時,Q2B極應獲得一個負壓(對地),Q2導通,C9接入振蕩電路.IR2153D開始起振,要保持振蕩,Q2還需一個負壓保持下去,才能使電路繼續工作正常.
但因為上面提到的接入
根本上沒有出現負壓的機會和可能
這個軟起動電路好像是不可以實現的.但事實上它卻是在產品上運作應用了的,
那位可以看出個中原因?
如果Q2的E極接在C9和R11之間,那還可以講這是一個軟起動電路,但接在上圖這個C9的下面,Q2那來的偏壓.
我個人認這個電路不可能實現軟起動的目的,
至于起動是C9通過D8起振的.
那位認同以上的觀點,
不同意見的,請報上你的分析,大家共同切磋,共同提高.
開機瞬間,由于Q2的B極接的電容C8的容量不能突變,使得UQ2B極為0,但E極也應是0,因此Q2在開機瞬間沒有導通,
軟起動的要求是:隨著開機之后的時間延時,Q2B極應獲得一個負壓(對地),Q2導通,C9接入振蕩電路.IR2153D開始起振,要保持振蕩,Q2還需一個負壓保持下去,才能使電路繼續工作正常.
但因為上面提到的接入
根本上沒有出現負壓的機會和可能
這個軟起動電路好像是不可以實現的.但事實上它卻是在產品上運作應用了的,
那位可以看出個中原因?
如果Q2的E極接在C9和R11之間,那還可以講這是一個軟起動電路,但接在上圖這個C9的下面,Q2那來的偏壓.
我個人認這個電路不可能實現軟起動的目的,
至于起動是C9通過D8起振的.
那位認同以上的觀點,
不同意見的,請報上你的分析,大家共同切磋,共同提高.
0
回復
@9413
要討論你這個電路涉及的應用技巧問題,最好把圖給全或者標注清楚(p點是不是一個節點).特別是q23也許要做定量分析.單純只看q2、d8、c9拓補,3樓的分析是正確的,現在你說Vc是正電源(另外還有接幾個元件),那么這個電源正多少?在一定數值范圍內是可以工作的.我們過去就是用這個電源電壓來實現動態調控2153的工作頻率.

就是這個圖了,大家分析一下.謝謝!
0
回復
@opqr

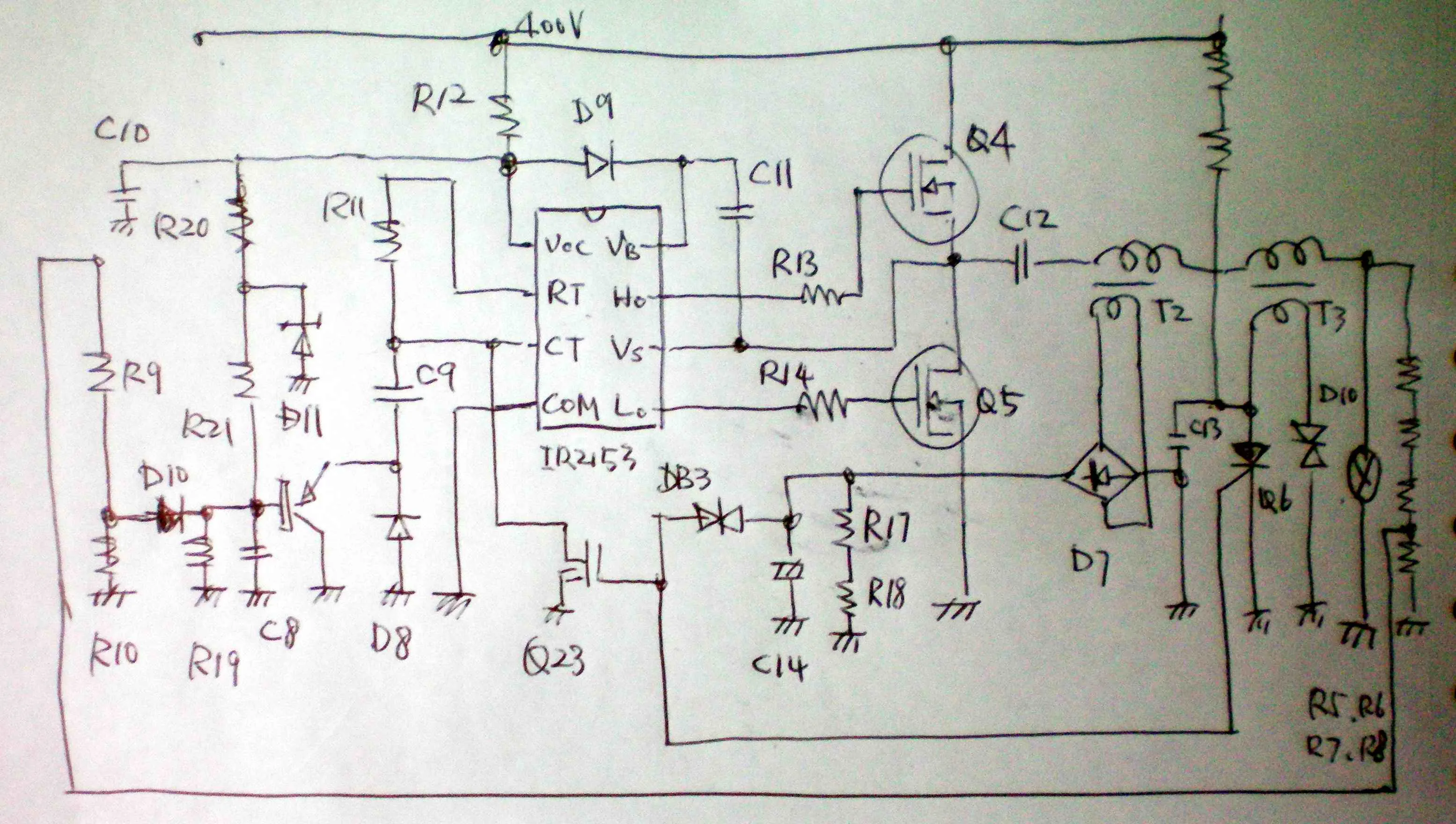

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/2945671229081790.jpg');}"onmousewheel="returnimgzoom(this);">就是這個圖了,大家分析一下.謝謝!
看過了,這個電路拓補、元件取值時確實有一些技巧,把它全部分析寫下來太多.你能否發來qq,我們語音聊,看能不能幫到你.
0
回復
@opqr
問題就在這里,Q2的B極前面是沒有電解串聯或并聯的,只是VCC的分壓電阻的接入,以及一個高壓保護穩壓管串接一個二極管的接入.開機瞬間,由于Q2的B極接的電容C8的容量不能突變,使得UQ2B極為0,但E極也應是0,因此Q2在開機瞬間沒有導通,軟起動的要求是:隨著開機之后的時間延時,Q2B極應獲得一個負壓(對地),Q2導通,C9接入振蕩電路.IR2153D開始起振,要保持振蕩,Q2還需一個負壓保持下去,才能使電路繼續工作正常.但因為上面提到的接入根本上沒有出現負壓的機會和可能這個軟起動電路好像是不可以實現的.但事實上它卻是在產品上運作應用了的,那位可以看出個中原因?如果Q2的E極接在C9和R11之間,那還可以講這是一個軟起動電路,但接在上圖這個C9的下面,Q2那來的偏壓.我個人認這個電路不可能實現軟起動的目的,至于起動是C9通過D8起振的.那位認同以上的觀點,不同意見的,請報上你的分析,大家共同切磋,共同提高.
你的分析錯誤是在c9充電過程.電路正常工作時三極管的pn結首先是c9的充電回路,因為c9每次充電開始的時候發射極電位遠高于基極電位.
0
回復
@opqr
問題就在這里,Q2的B極前面是沒有電解串聯或并聯的,只是VCC的分壓電阻的接入,以及一個高壓保護穩壓管串接一個二極管的接入.開機瞬間,由于Q2的B極接的電容C8的容量不能突變,使得UQ2B極為0,但E極也應是0,因此Q2在開機瞬間沒有導通,軟起動的要求是:隨著開機之后的時間延時,Q2B極應獲得一個負壓(對地),Q2導通,C9接入振蕩電路.IR2153D開始起振,要保持振蕩,Q2還需一個負壓保持下去,才能使電路繼續工作正常.但因為上面提到的接入根本上沒有出現負壓的機會和可能這個軟起動電路好像是不可以實現的.但事實上它卻是在產品上運作應用了的,那位可以看出個中原因?如果Q2的E極接在C9和R11之間,那還可以講這是一個軟起動電路,但接在上圖這個C9的下面,Q2那來的偏壓.我個人認這個電路不可能實現軟起動的目的,至于起動是C9通過D8起振的.那位認同以上的觀點,不同意見的,請報上你的分析,大家共同切磋,共同提高.
要討論你這個電路涉及的應用技巧問題,最好把圖給全或者標注清楚(p點是不是一個節點).特別是q23也許要做定量分析.
單純只看q2、d8、c9拓補,3樓的分析是正確的,現在你說Vc是正電源(另外還有接幾個元件),那么這個電源正多少?在一定數值范圍內是可以工作的.我們過去就是用這個電源電壓來實現動態調控2153的工作頻率.
單純只看q2、d8、c9拓補,3樓的分析是正確的,現在你說Vc是正電源(另外還有接幾個元件),那么這個電源正多少?在一定數值范圍內是可以工作的.我們過去就是用這個電源電壓來實現動態調控2153的工作頻率.
