請各位高手幫忙解說下:有關IP3102另種試法不工作.

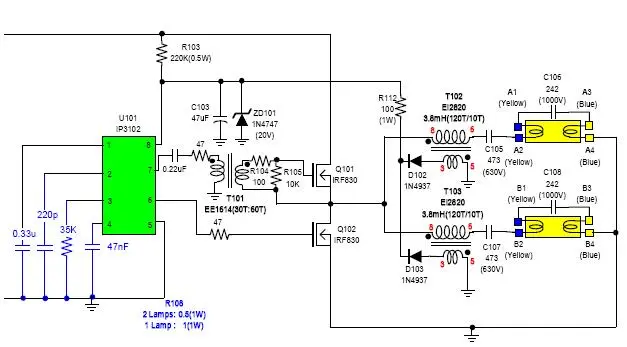

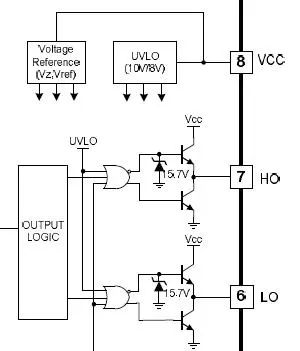

想用IP3102電路做大功率節能燈,用高端驅動隔離變,繞制小變壓器麻煩又占空間,看了電路框圖覺得直接驅動上端MOS沒問題.今做了一個板子,有隔離變時燈亮,拆除隔離變用示波器測上下MOS的G極波形正常,通電就是不亮,望高手給予分析解答,先謝了.
全部回復(4)
正序查看
倒序查看
IP3102L與IR2153等不同,IP3102L是低壓驅動IC,它的第七腳電壓是15V,隔離變壓器必須要有,不然IC不工作或者燒壞.第六腳可以不用隔離.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/2972601228105788.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/2972601228105910.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/2972601228105788.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/2972601228105910.jpg');}" onmousewheel="return imgzoom(this);"> 0
