IR2121使用的問題

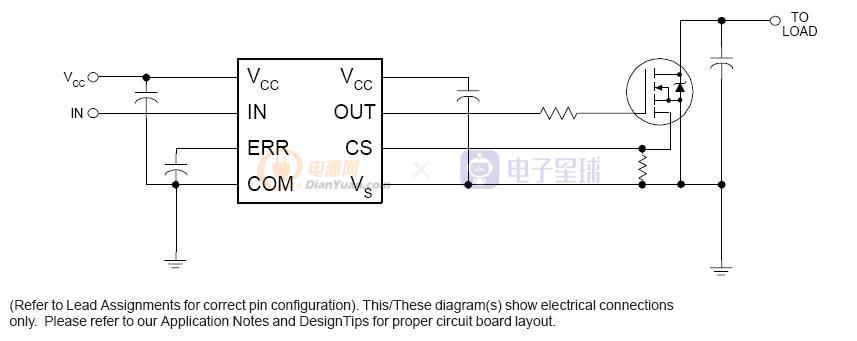

想找一款不帶任何保護以及隔離的IGBT驅動芯片,不大好找,就用IR2121來代替做個簡單的實驗,外加負壓擴展.我是按照datasheet的說明來做的,把ERR和CS引腳置低了.不帶載,輸出懸空,暫時沒有接負壓擴展電路.但是通電之后就發現IR2121經常出問題,要不就是出波形,要不就是死活不出波形.即使出了波形,換其他IR2121再換回來,也有可能不出波形了.一旦不出波形,怎么都不出波形了...我用了12塊,發現6塊能出,6塊不能出,到后來弄到只有3個能出了...我覺得電路沒啥問題啊.也沒發現燒啊啥的.不知道大家有沒有用過IR2121?不知道是電路問題還是貨的問題.
全部回復(8)
正序查看
倒序查看
guobig
LV.1
2
2008-11-26 20:56
是不是輸入的波形低電平的電壓值偏高(<0.8v)或剛好處于臨界值,不同的器件參數稍有不同就出現你說的這種現象
0
回復
yattya
LV.2
3
2008-11-26 22:24
@guobig
是不是輸入的波形低電平的電壓值偏高(
起初我也考慮了這個問題,我特意把低電平弄到門限電壓以下,但是沒用.今天又倒騰了一下,問題比較怪異.由一個好的芯片A,和一個壞的芯片B.我把A放倒電路里邊,能工作;把B放進去,不能工作;再把A放進去,A也不能工作了...我現在都不敢用這玩意兒了...檢查了電路半天也沒發現個啥.那個AN我看過了,當時看的是英文版.我只是沒有用ERR引腳和CS引腳,全部置低了,不知道這么處理對嗎?
0
回復
yattya
LV.2
4
2008-11-26 22:28
@yattya
起初我也考慮了這個問題,我特意把低電平弄到門限電壓以下,但是沒用.今天又倒騰了一下,問題比較怪異.由一個好的芯片A,和一個壞的芯片B.我把A放倒電路里邊,能工作;把B放進去,不能工作;再把A放進去,A也不能工作了...我現在都不敢用這玩意兒了...檢查了電路半天也沒發現個啥.那個AN我看過了,當時看的是英文版.我只是沒有用ERR引腳和CS引腳,全部置低了,不知道這么處理對嗎?
其實我也可以不用這個芯片,畢竟好多驅動mos的芯片也滿足我的要求.但老出問題...搞得我很郁悶,應該弄清楚為啥老出毛病.hehe
0
回復
guobig
LV.1
5
2008-11-26 22:29
@yattya
起初我也考慮了這個問題,我特意把低電平弄到門限電壓以下,但是沒用.今天又倒騰了一下,問題比較怪異.由一個好的芯片A,和一個壞的芯片B.我把A放倒電路里邊,能工作;把B放進去,不能工作;再把A放進去,A也不能工作了...我現在都不敢用這玩意兒了...檢查了電路半天也沒發現個啥.那個AN我看過了,當時看的是英文版.我只是沒有用ERR引腳和CS引腳,全部置低了,不知道這么處理對嗎?
com和VS端有沒接一起了;沒接的話輸出就懸浮了
0
回復
yattya
LV.2
6
2008-11-26 22:42
@guobig
com和VS端有沒接一起了;沒接的話輸出就懸浮了
接一起的.對于我認為“壞”了的芯片,它們的輸出永遠都是低電平...我覺得倒也沒那么容易壞,反正就是不出波形了...
0
回復
guobig
LV.1
7
2008-11-26 22:47
@yattya
接一起的.對于我認為“壞”了的芯片,它們的輸出永遠都是低電平...我覺得倒也沒那么容易壞,反正就是不出波形了...
看來只有檢查焊的板子了;看輸出是不有短路(偶爾短路、碰線等問題)
0
回復
yattya
LV.2
8
2008-11-26 23:13
@guobig
看來只有檢查焊的板子了;看輸出是不有短路(偶爾短路、碰線等問題)
應該不是.線路我都檢查好多遍了,測啊測啊...
而且還搭了兩個同樣的電路,也不行.就是比較郁悶
打算下次用IR2110的低邊驅動來試試,這個驅動更簡單,功能也簡單些.
0
回復
yattya
LV.2
9
2008-11-27 11:49
@yattya
應該不是.線路我都檢查好多遍了,測啊測啊...而且還搭了兩個同樣的電路,也不行.就是比較郁悶打算下次用IR2110的低邊驅動來試試,這個驅動更簡單,功能也簡單些.
匯報下,用IR2110的低邊驅動就很穩定了.沒什么問題.
哎.看來IR2121不好使.如果有人知道正確的使用方法,也可以告訴我下.謝謝了
