4)關于漏感繞在變壓器一起,和分離出來繞有無影響?
5)漏感若分離出來繞,應該以電感的形式存在,還是以變壓器的形式繞?
謝謝!

為何外接的環形諧振電感磁環會很燙,都冒煙了!

回1樓:

1)如果整流后電壓變化范圍比較小,可以用無PFC,否則增益范圍將難以兼顧負載的變化和輸入電壓變化.

2)能滿足1%要求.通常,LLC的紋波比PWM的稍大.如果要求小的紋波電壓,將要犧牲一點動態

3)可以做高壓輸出

謝謝回復!
請教下面這句話:
“LLC的紋波比PWM的稍大.如果要求小的紋波電壓,將要犧牲一點動態 ”
我認為L(zhǎng)LC模式應該比PWM模式的紋波小?
那如果可以犧牲一點動態,應如何改進!

回2樓:

4)漏感,主電感可以分離,但是同圈比情況下,增益將會比集成諧振電感小一點

5)漏感分離出來后以獨立電感存在,作為諧振電感

回3樓:

實際上通過此電感的電流也是與變壓器一樣的,都比較大.

回5樓:
LLC的控制是頻率調制,環路響應速度較慢,對輸出紋波電壓(非電壓尖峰)的調節能力要差一些.

但是工作頻率比諧振頻率小時,LLC的輸出電壓尖峰(不是紋波電壓)回比較小.

另外,可以通過調節反饋環路來加快反饋速度,如減小光耦的限流電阻,減小431的補償電容,增大431的補償電阻...

應該不是電流大的問題;首先變壓器不燙;而且空載的時候諧振電感還是會發燙;我是用磁環繞的;電感是25uH.

空載時也有較大的勵磁電流通過,可以考慮用低耗磁心.

25uH看起來有點小.請問貴司在哪里?可否留下聯系方式?我們可以就近支持

25uH應該不小;我是根據飛兆提供的公式計算出來的!謝謝!

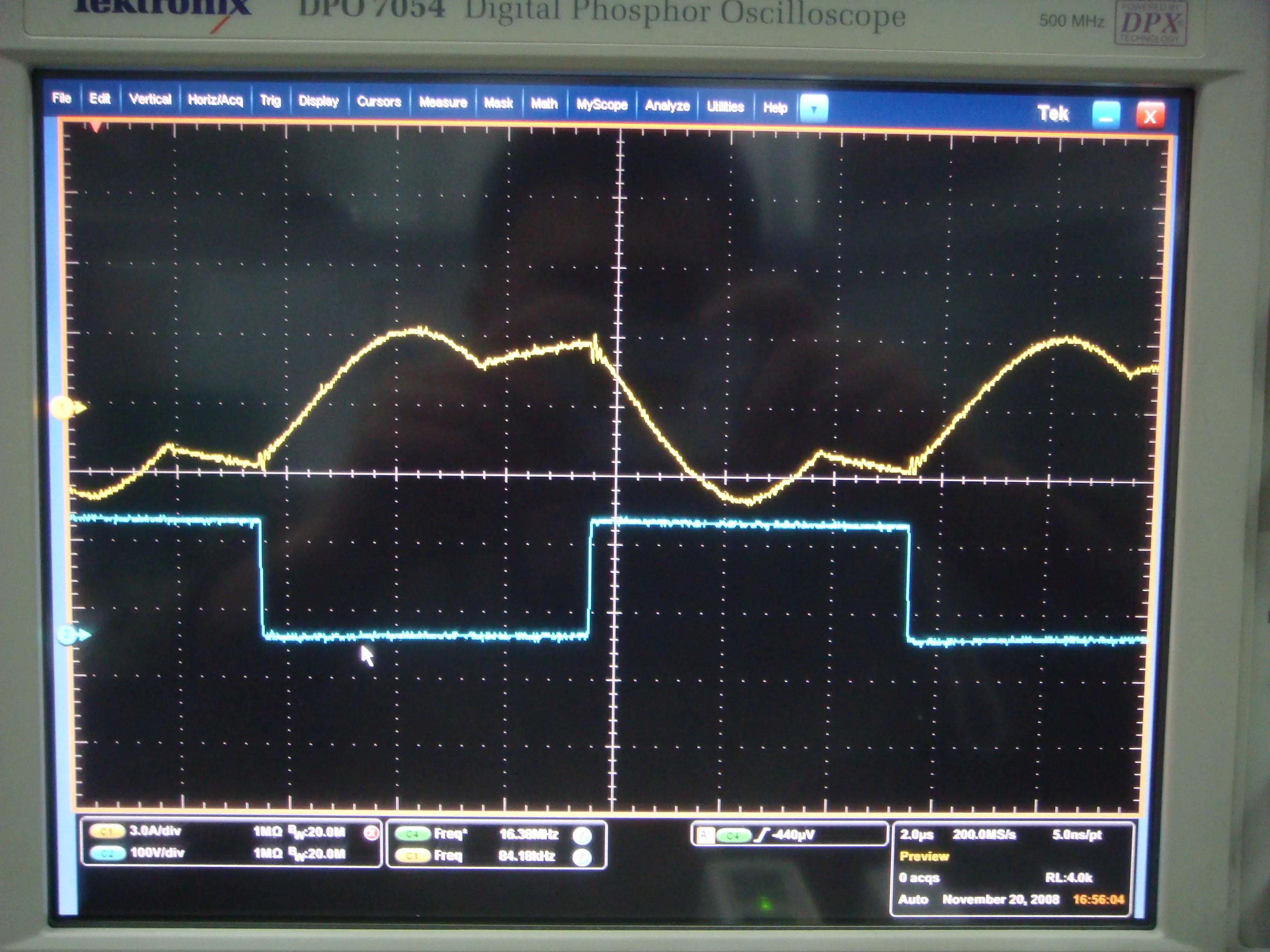

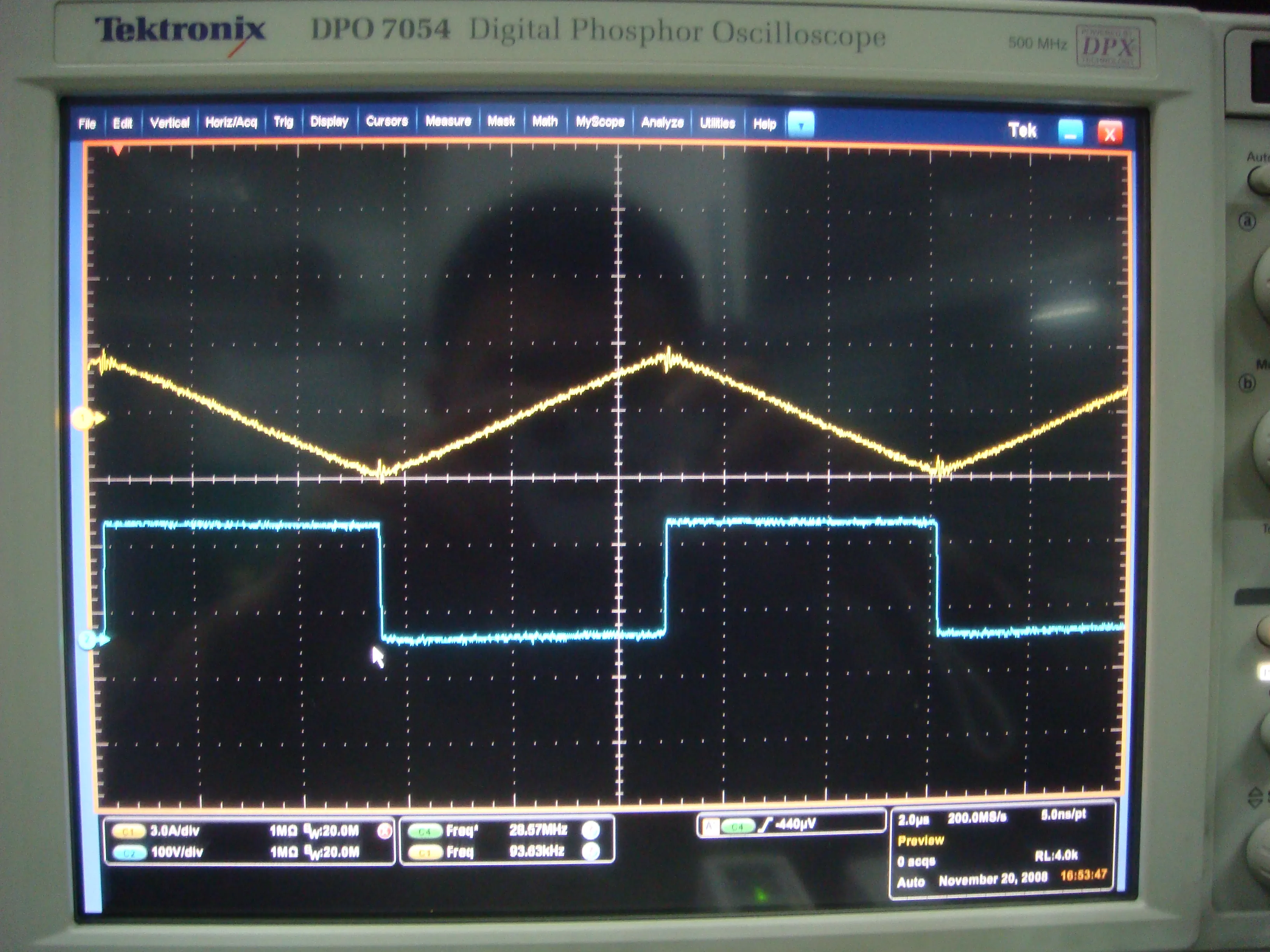

上傳空載很滿載的波形!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/72821227230199.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/72821227230239.jpg');}" onmousewheel="return imgzoom(this);">

從波形看起來,

1.主電感感量較小,勵磁電流很大,幾乎與用來傳遞出去的電流一樣大.

  -空載時的電流波形就是勵磁電流.

  -看滿載電流波形,它是勵磁電流與用來傳遞出去的電流的疊加.

2.滿載時的實際工作頻率比諧振頻率小太多

  -通過諧振回路的電流峰值會很大

直流輸入電壓為300V;輸出為85V/4A.
所繞的變壓器參數為:
LP=160uH(Lr=10uH);LS=33uH;外接諧振電感電感為22-25uH;諧振電容計算為100nF,實際上的為66nF;(因?yàn)橹C振電容大會導致負載調整率很差);
請問是否要加大LP電感;
謝謝!

可以試試以下參數:

Lp=250uH,Lr=42uH,Cr=66nF,Np:Ns=2

加大Lp可以減小諧振電流有效值和峰值.

另:可否留下聯系方式?

變壓器初級電感加大后;空載時的磁勵電流小了1A;但是諧振電容不能用66nF;應減小;否則負載調整率很差!

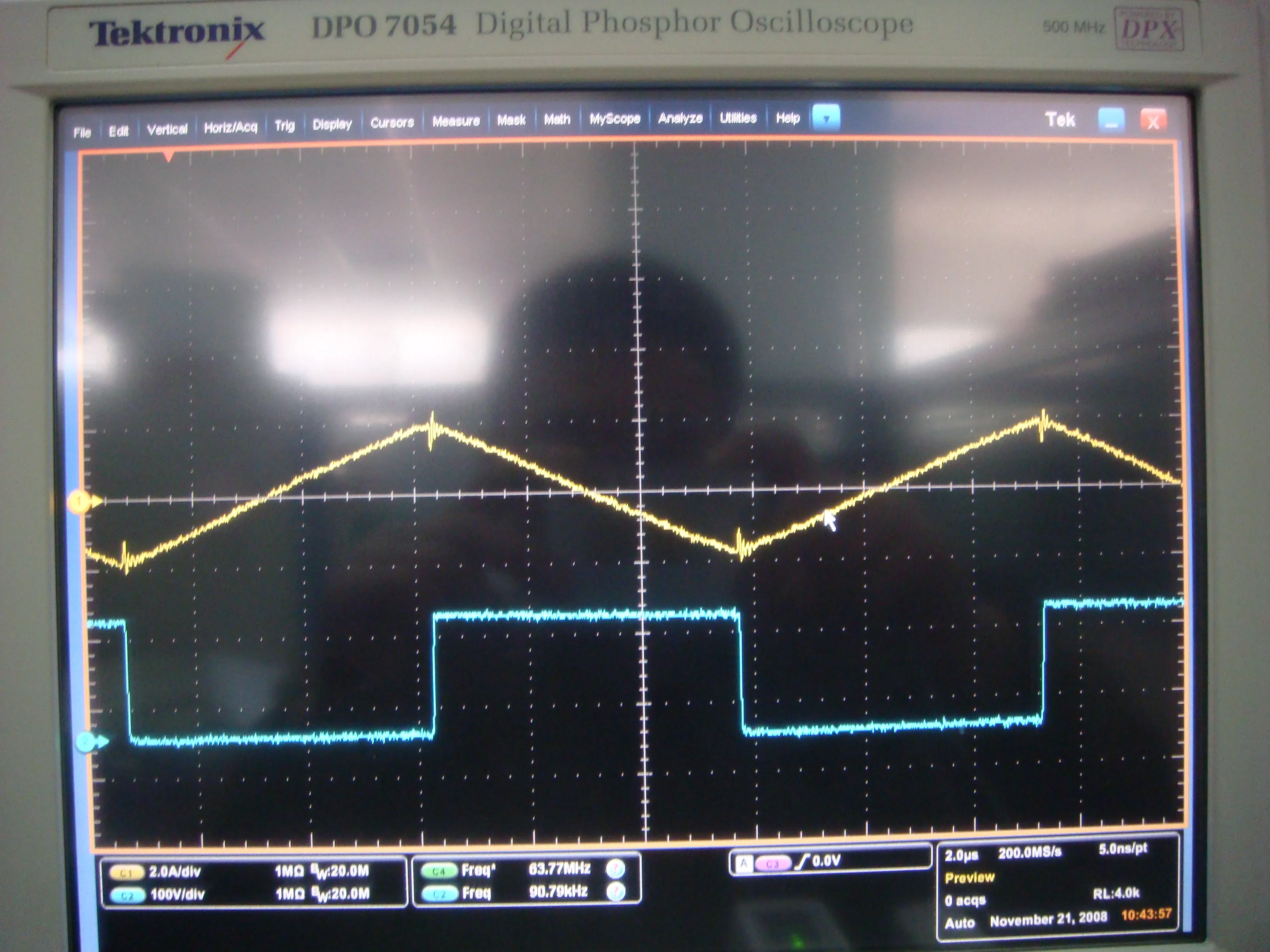

上傳改后的空載和滿載波形!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/72821227239764.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/72821227239804.jpg');}" onmousewheel="return imgzoom(this);">

負載調整率很差的其中一個原因是:重載時增益不足

根據增益曲線,負載越重或輸入電壓越低,工作頻率將會降低以提高增益,使得輸出電壓穩定.

FSFR2100的反饋腳有一個電阻下接到地,此電阻可以限制IC的最小工作頻率.其用意是給IC避免進入ZCS區域提供一個限制措施.但是此電阻太小的話,IC的可工作最小工作頻率將會太高,使得重載時,頻率不能再繼續降低,增益不能提高,輸出電壓將會下降.

所以,可以試試調節這個電阻.

若保證電流為正弦波;則負載調整率很差;若保證負載調整率(改變Rmin)則電流波形就會變成我上面所傳的波形;兩者很難兼顧.
請問為什么?謝謝!

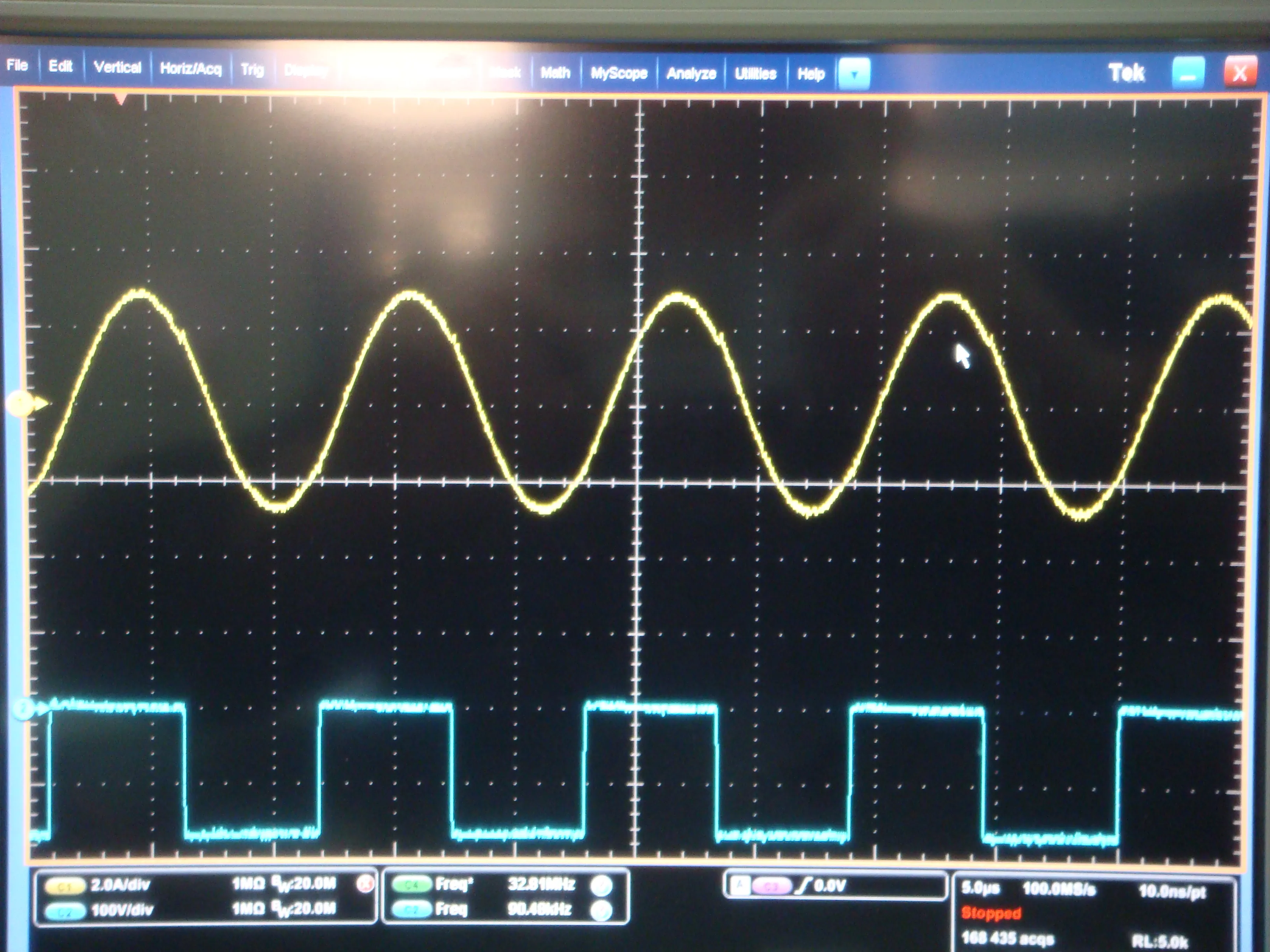

如果將輸入電壓改為350V-400V;電流諧振的波形和負載調整率都沒有問題!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/72821227513843.jpg');}" onmousewheel="return imgzoom(this);">

這個波形說明諧振頻率與工作頻率非常接近,所以諧振電流比較接近正弦波.

不太確定你期望的輸入電壓范圍是多少.

1.設計變壓器時,必須保證輸入最低,負載最重的時候,仍然能夠提供足夠的增益,才能保證輸出電壓穩定,Rmin只是一個保護電阻,足夠的增益優先考慮,無兼顧問題.

2.輸入電壓最高時,工作頻率將會提高,如果希望輸出二極管工作在零電壓狀態,則此時的工作頻率不要超過諧振頻率,如果輸入電壓范圍實在太大,為了得到穩定的輸出電壓,就需要很大的增益變化范圍,高輸入電壓時,工作頻率可能需要超過諧振頻率,二極管工作在硬開關壓狀態,溫度稍高,輸出電壓尖峰稍大,也可亦接受.

3.設:主電感/諧振電感=m,m小一點話,輸入電壓變化,負載變化引起的頻率變化將沒那么大,這是諧振電感外置的優勢(集成諧振電感很難做到小的m).

4.從圖看來,350-400V才是理想工作電壓,300V輸入時,頻率降低很多,16樓的波形難以避免.

感量往大做,漏感也不能小,合在一起可以通過調整氣隙調感量,反正漏感不受影響,只與結構有關.

感量小,電流大,容易產生自激行為,以為L(zhǎng)LC原邊是沒有電流環參與反饋的.

謝謝~~

FSFR2100可以采用自供電嗎?在變壓器加一個繞組
