@ytdfwangwei
我給你簡單介紹一下:1、當Q1的驅動脈沖為高電平的時候,Q1導通,Vce電壓基本可以認為是0V,輸入直流電壓直接加在變壓器兩端,變壓器兩端電壓上正下負,為輸入電壓Vin.2、當Q1的驅動脈沖為低電瓶的時候,Q1關斷,此時在變壓器兩端產生一個與原來電壓大小相等,方向相反的電壓,也就是變壓器上的電壓變成上負下正.該電壓與輸入電壓疊加在一起,一起加在Q1上,因此電壓Vce變成2Vin.3、為什么會在變壓器兩端產生一個與原來電壓大小相等、方向相反的電壓呢?這是因為去磁繞組的原因,當去磁繞組將原來儲存在電感中的能量反饋回輸入端后,變壓器上電壓又回到0V,因此經過一段時間,Q1上電壓又變成輸入電壓VIN. 我說的不全面,但大體是這個意思,希望你明白.你也不用懸賞了
真的很感謝前輩們的熱心回復,謝謝!
Thank you very much!
想再請問一下前輩

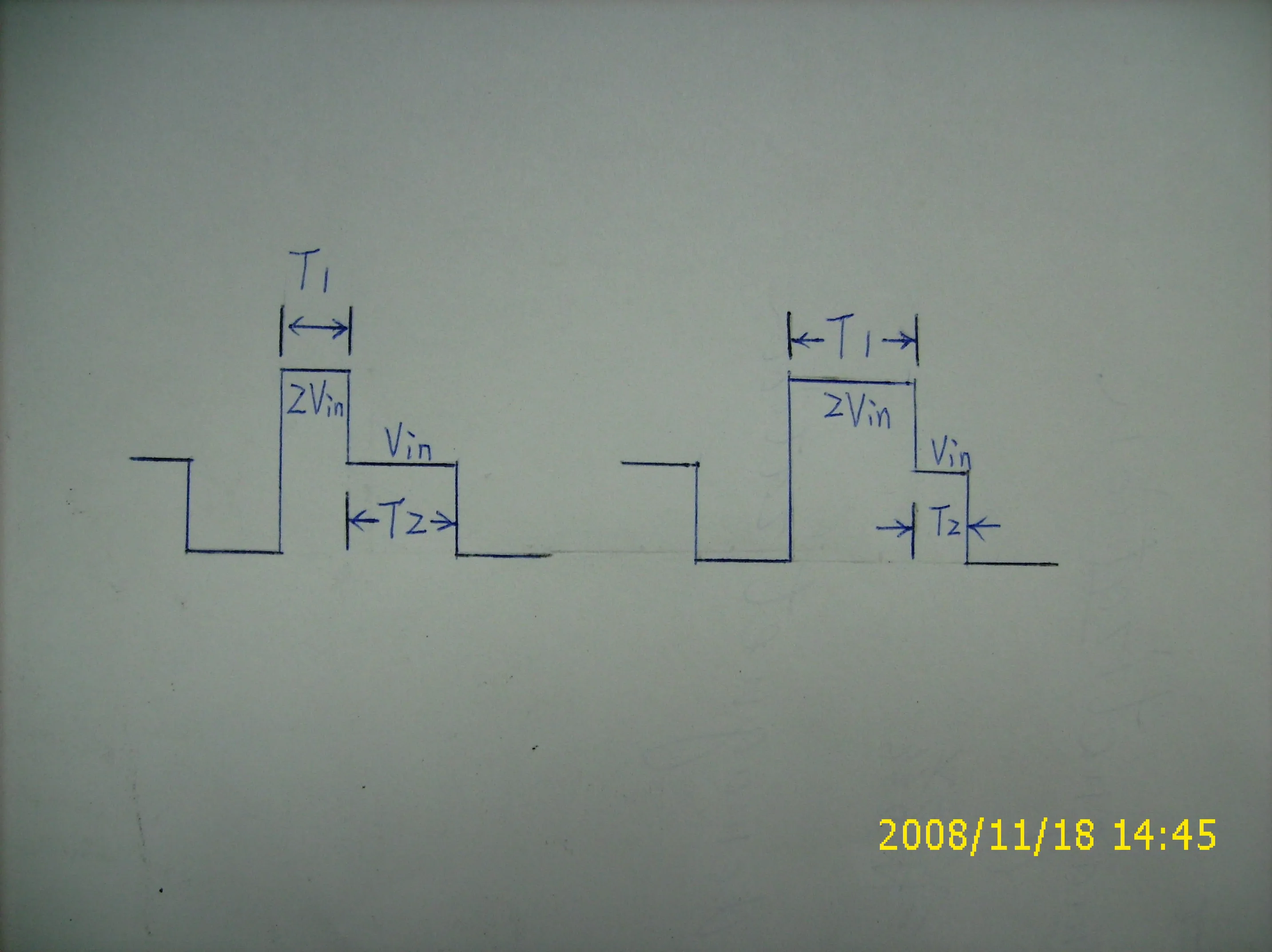

由圖中的波形,在Q1 OFF時,設2Vin的時間為t1
Vin的時間為t2
由圖中的波圖觀察 t1=t2
那么如果t1≠t2是不是設計上是會有問題的
因為我在調feedback回授時會造成t1≠t2的問題產生
請教一下前輩,這樣應該不好吧!
波形如下
