1、當輸入電壓為230V交流時,開關打在上面位置,中間S1開關斷開,電容C1、C2串聯濾波,就是個簡單的全橋整流電路,
2、當交流輸入為115V交流時,開關S1閉合,當交流輸入位于上半周時,通過D1、C1、經開關S1直接回到交流輸入,因此電容C1上的電壓為正半波整流電壓最高值為115×1.414=160V左右,當交流輸入位于下半周時,通過S1、C2、D4回到交流輸入,副半周電壓經D4整流后加在C2上,同樣是160V左右,因此輸入端總電壓仍為C1、C2上電壓之和,也就是320V.可以看出,倍壓整流的時候D2、D3是不工作的

回答的完全正確
謝謝前輩熱心的回復,謝謝你!

客氣

工作過程說的很對,還請指導一下,被壓電路的電容大小如何選擇.為什么有的電路的倍壓電容上下不一樣大小的??有什么依據嘛?

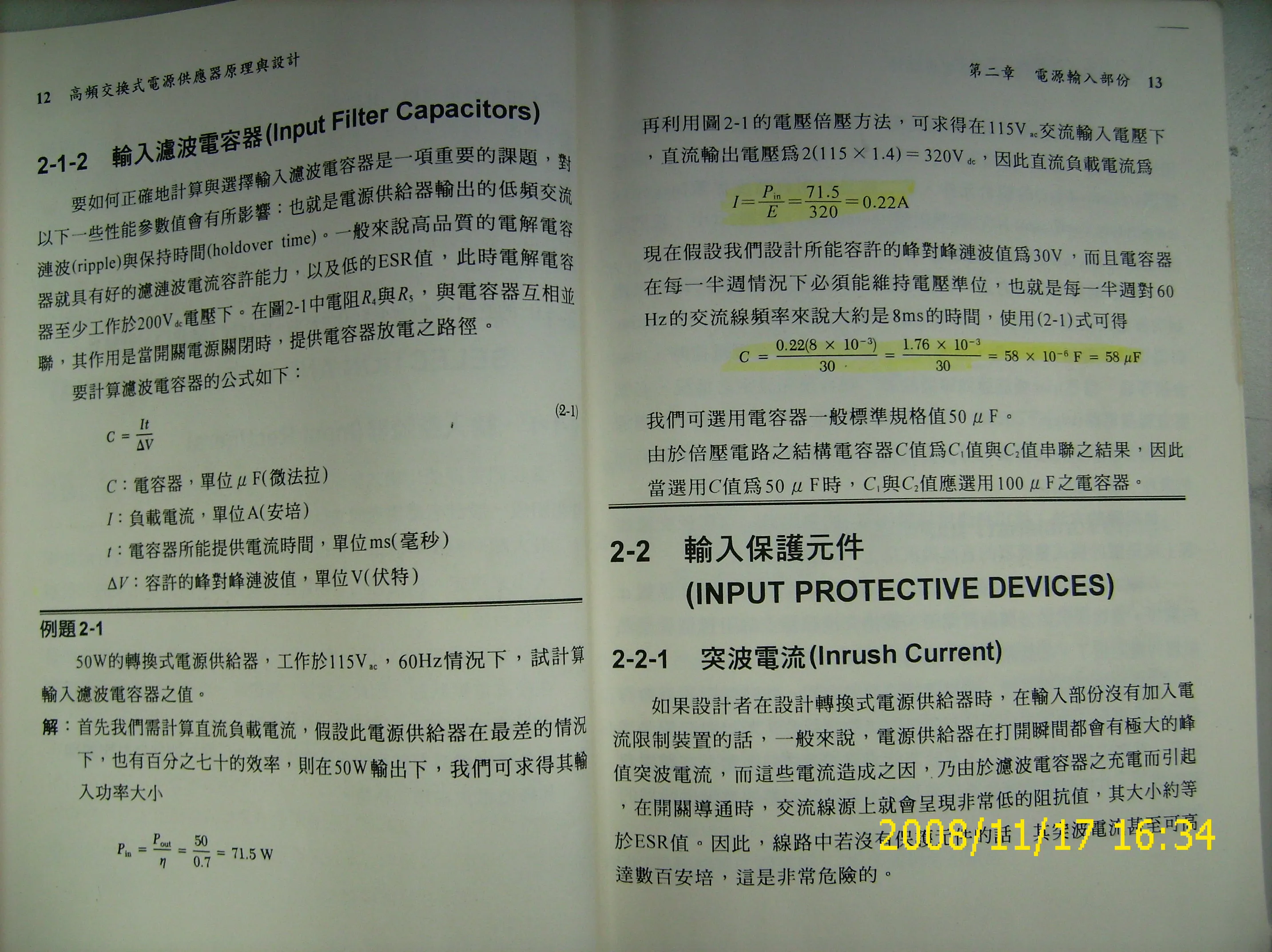

將書上輸入濾波電容器計算的內容post上來

應該可以將字體放大看一看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/3015021226911105.jpg');}" onmousewheel="return imgzoom(this);">

所以,輸入濾波電容的計算結果,感覺上

如果對于ripple 與 hold up time

沒有特殊要求的話

一搬 power supply 做的是幾瓦就取接近的幾u(yù)F的濾波電容即可

不知對不對~謹供參考

你的資料沒有圖,而且說的濾波電容.

上面兩張圖是連貫的

就是在計算C1 與 C2
