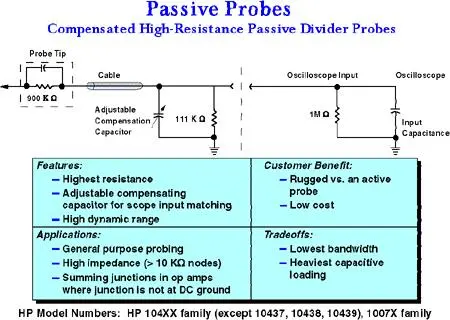

如果你指的是非射頻,非高壓,非差模,非有源的,而是最普遍的那種,請看圖: 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111634672.jpg');}" onmousewheel="return imgzoom(this);">

弄錯了,我以為問的是電壓探頭.

關于電源探頭我想一般都是用霍爾器件來測試電流的.電路也沒有見過.
如果只是測交流的可以用交流互感器做就比較簡單一些,也是便宜好多.

關于電壓探頭也有一些問題,最普遍的那一種.
有時候做試驗的時候,常常會出現這樣的問題不知做何解釋?整個電源沒有連接電源線,只連接有試波器的探頭,當用手去觸摸電路原器件時,有時就會有觸電的感覺,將試波器探頭去掉后,主要就是去掉那個地線的夾子,就不再觸電了.用萬用表的AC電壓檔去測試電源和大地或電源與人體之間時,可以測到有110V左右的電壓,有時候又只有十幾伏的電壓,不知做何解釋.對了我的示波器一般是不接大地的.

所以現在一般都喜歡用差分探頭測試,這樣就不會打人了,而且自從一次在工作的電源因為測試時剛把試波器探頭與電路夾住就發生爆機后,就一直都是先把探頭夾好再去開機的.

電流探頭其實是個電流變壓器CT加上個阻抗匹配的電路.CT里是個可裂開的磁環,上面繞了次級線圈,初級便是那帶待測電流的導線.這種無源探頭是測交流的,高通性,最低可到120Hz左右.自己做馬馬虎虎可以弄出來,但要精準重復性好就難了.
示波器不接地,它就會帶有一共模電壓,人體也有一個,兩個電壓不同,一觸摸就過電.用差分探頭時,示波器最好還是接地.

我也認為是你的示波器沒接好地引起的,這與電腦的機殼打人一樣的道理.
另外,有源電流探頭與無源電流探頭的原理又是怎樣呢??

有源探頭是采用賀爾器件的,里面有信號處理的電路,能夠檢測直流到幾十Mhz的交流電.

用霍爾器件的不可能到MHz吧,反應沒有那么快,
沒有見過200kHz以上的霍爾傳感器.

對,單純用Hall的只到幾十KHz,到100KHz. 但也有結合Hall跟CT的,響應可到50MHz.

是不是想得太復雜了?用一個小阻值大功率金屬膜電阻不就得了?

用示波器測電流是個復雜的問題,普通導線線很好解決.線路板上采樣很復雜.頻率的問題在不同的場合也很復雜

  電源插座的正確接法是左零右火,還有個接地端.有人圖省事把接地插孔與左插孔相連代替接地,這在正常時是能用,同時還省了一條接地線.但是在某種情況下會造成電線反接,(電源進線全斷后重接、插座前使用了兩眼插頭)這時零線變成火線,地線也就與火線連接.示波器插頭接地端是與機殼、探頭地線相連的,在這種情況下機殼、探頭地線就帶220V電壓,用電筆試會亮.現在的鞋子一般絕緣性都較好,所以有的人摸了沒感覺,有的人摸了會麻手.我所在的實驗室就出現過這種現象,沒把學生電死真是萬幸.
  還有一種情況就是示波器電源變壓器漏電,同時未可靠接地.這種情況很少出現,至少在我多年管理學生用示波器中未出現過.

這活千萬要注意,要死人的.加一個保安器地線接在水管上,雖然違規比沒有還強.

既然圍規了,還不反省,難道規錯了?

按這位老兄說的做一個地線,但需要花大把的銀子.

銀子是人玩的,人是最重要的,現要許多建筑供電使用三相五線制,那豈不花費更多的銀子,只要對人好,又花費得起,值

好象走題了

你那也叫實驗室呀,簡直跟馬路邊上修家電的差不多.

我現在是在示波器的輸入端用了一個隔離變壓器,這樣示波器外殼雖未接地,但不會與人體和大地構成回路.

加隔離變壓器可以解決漏電問題,但不能解決干擾問題.

是示波器沒有接地,共模干擾變差了嗎?不是很清楚你說哪方面的干擾.

差模干擾

不關是普通的探頭,還是專業需要的,重要的一點就是別忘記了,你的接地在那里,錯了就全錯了,我想磁線圈感應的最好,美國的電感線圈測試儀可能昂貴點,但是很使用,一般是衰減十倍的計算.

我說個公道的,應該是叫試驗室,而不是實驗室.

能詳細說說嗎??

有具體的方案嗎??
