TCH05B---五鍵電容式觸摸感應按鍵芯片

概述:
觸摸感應檢測按鍵可以穿透絕緣材料外殼來檢測人體手指帶來的電荷移動,從而不需要傳統按鍵的機械觸點而判斷出有效按鍵動作.感應檢測按鍵做出來的產品可靠耐用,美觀時尚,材料用料少,便于生產安裝以及維護,逐步有意取代傳統直接按鈕鍵.
TCH05B同屬于TCH08系列,是一款高性價比的觸摸感應檢測IC,能提供最多5個感應鍵.

    特點:
?    工作電壓 2.0V~5.5V
?    電路非常簡單,外面只需要1顆104電源濾波電容
?    工作電流在3V時60uA, 最大值100uA.
?    最大16級可選靈敏度
?    穩定的人體接觸檢測,以取代傳統直接轉換的鍵,環境溫度濕度變化自動適應
?    提供直接模式,高電平有效或低電平有效由用戶自己選擇
?    同TCH08D擁有相同的性能
?    SSOP-20小型封裝

    應用:
?    廣泛的數碼產品MP3,MP4,LCD-TV等
?    家用電器
?    取代傳統按鈕鍵
聯系電話:0755-26616867  feiyi_tech@126.com    張先生

怎么沒人看啦

很感興趣,發一份完整的資料,liudun2008@126.com 謝謝!

發郵件給我們好嗎?
feiyi_tech@126.com

我公司設計力量雄厚,研發出電容式感應IC.可以滿足從2個按鍵到16個按鍵的產品需求.該系列產品可以應用于冰箱、空調、油煙機、熱水器等家用電器、還有浴室控制、醫療設備、健身器械、玩具等等.
該系列產品市場化3年,穩定性、可靠性經過大批量檢驗.公司擁有EMC實驗室,可以免費給用戶產品方案測試和改進.產品特點:1)采用硬件解決方案,不用編程,通過調整外部電容就可以調整靈敏度,縮短了系統開發周期,同時大大提高了系統工作時的抗擾性和穩定性. 2)多通道產品除了一對一的open-drain輸出,還帶有串行I2C接口,可以只通過2個管腳(SDA、SCL)和主控MCU接口. 3)自校正功能.產品在長時間使用期間,由于面板污垢,潮氣等原因可能會導致基準電容的改變,本系列產品的自校正功能可以根據外部環境的改變自動調整臨界值,消除按鍵鎖死或不反應的情況.4)新版產品應用線路更簡單、更可靠穩定.www.icman.cn

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1874011229051012.jpg');}" onmousewheel="return imgzoom(this);">

觸摸感應ic是為實現人體觸摸界面而設計的集成電路.可替代機械式輕觸按鍵,實現防水防塵、密封隔離、堅固美觀的操作界面.一個TCH08D可以實現2到8個獨立按鍵,用戶可根據需要靈活使用.

您好,我想要份資料 bwsz.1@163.com.另外靈敏度調到最高可以感應到多遠?

樓主搞忘了是不是啊?我們還在等資料呢!

觸摸芯片資料下載:http://www.icman.cn/product-touch-sensorIC1.html

謝了

TCH601六鍵觸摸芯片
概述:
觸摸感應檢測按鍵是近年來迅速發展起來一種新型按鍵.它可以穿透絕緣材料外殼(玻璃、塑料等等),通過檢測人體手指帶來的電荷移動,而判斷出人體手指觸摸動作,從而實現按鍵功能.電容式觸摸按鍵不需要傳統按鍵的機械觸點,也不再使用傳統金屬觸摸的人體直接接觸金屬片而帶來的安全隱患以及應用局限.電容式感應按鍵做出來的產品可靠耐用,美觀時尚,材料用料少,便于生產安裝以及維護,取代傳統機械按鈕鍵以及金屬觸摸.

TCH60x是一款高性價比的多達6通道觸摸感應檢測IC,穩定性能極高,應用領域廣泛.
特點:
? 超強抗EMC干擾,除能夠防止手機等一般干擾外,還能防止功率大到5W的對講機發射天線靠近和接觸干擾.
? 抗電源電壓跌落,當系統電源突然降低,芯片自動檢測并停止輸出,有效防止誤動作.
? 抗電源雜波干擾,電源紋波達到Vpp200mV可正常工作,更大紋波無誤動作.
? 靈敏度自動適應,各按鍵引線如果因為長短不一造成寄生電容大小不同,TCH601能夠自動檢測并適應,不同按鍵靈敏度做到幾乎完全一致.
? 極簡單外圍電路,最簡單的應用只需要一顆振蕩電容,按鍵觸摸盤直接接入芯片無需要任何外圍元件.(視客戶要求如需要提高ESD和EMC則需接1顆電阻)
? 環境溫度濕度變化自動適應,環境緩慢適應技術的應用,使得芯片無限長時間連續工作不會出現靈敏度差異.
? 可調靈敏度,通過一顆電容來調整靈敏度.
? 提供直接輸出模式,接口應用簡單
? 上電快速初始化,在電源穩定后0.2S內芯片就可以檢測好環境參數包括自動適應,按鍵檢測功能開始工作.
? SSOP-16L極小型封裝
應用:
? 廣泛的數碼產品---MP3,MP4,LCD-TV等
? 家用電器---電視機、電風扇、微波爐、電烤箱等
? 取代傳統按鈕鍵
聯系電話:0755-26616867   feiyi_tech@126.com     張先生   15013887028

TCH683八鍵觸摸IC
概述:
觸摸感應檢測按鍵是近年來迅速發展起來一種新型按鍵.它可以穿透絕緣材料外殼(玻璃、塑料等等),通過檢測人體手指帶來的電荷移動,而判斷出人體手指觸摸動作,從而實現按鍵功能.電容式觸摸按鍵不需要傳統按鍵的機械觸點,也不再使用傳統金屬觸摸的人體直接接觸金屬片而帶來的安全隱患以及應用局限.電容式感應按鍵做出來的產品可靠耐用,美觀時尚,材料用料少,便于生產安裝以及維護,取代傳統機械按鈕鍵以及金屬觸摸.
TCH683是TCH68系列中的帶BCD碼輸出模式,帶背光指示有效輸出口和蜂鳴器信號輸出口,用戶可以選擇靈敏度,適用各中影音數碼產品中的應用.
特點:
1〉超強抗EMC干擾,除能夠防止手機等一般EMC干擾外,還能防止功率大到5W的對講機發射天線靠近和接觸干擾.
2〉 極簡單外圍電路,最簡單的應用只需要一顆參考電容,無需要復雜外圍元件.(視客戶要求如需要提高ESD和EMC則需每個按鍵接1顆電阻)
3〉 超寬工作電壓2.2V - 5.5V ,使用范圍非常廣泛,能應用在目前廣泛應用的3.3V系統和3.0V電池系統.
4〉 環境溫度濕度變化自動適應,環境緩慢適應技術的應用,使得芯片無限長時間連續工作不會出現靈敏度差異.
5〉 可調靈敏度,可以通過多種方式來調整靈敏度.
6〉 提供BCD輸出模式,方便用戶系統接口.
7〉 上電快速初始化,在0.2S左右內芯片就可以檢測好環境參數包括自動適應,按鍵檢測功能開始工作.
8〉 靈敏度自動適應,各按鍵引線如果因為長短不一造成寄生電容大小不同,能夠自動檢測并適應,不同按鍵靈敏度做到幾乎完全一致.
9〉 抗電源電壓跌落,當系統電源突然降低,芯片自動檢測并停止輸出,有效防止誤動作.
10〉 TSSOP-20L超小超薄封裝
功能規格:
1〉 電壓電流:電源供電范圍2.2V—5.5V,工作電流1—2mA
2〉 按鍵通道: 8通道
3〉 輸出模式: Q4—Q7輸出BCD碼
4〉 多鍵抑制: 2鍵同時按下時間優先,3鍵同時按抑制
5〉 靈敏度調節:Cs電容和輸入選項2種方式
6〉 上電初始化時間:電源穩定后200ms左右
7〉 按鍵去抖動時間:60mS
8〉 按鍵最長時間限制: 10-12S
9〉 背光輸出延時: 4-6S
10〉 封裝 : TSSOP20L
應用:
1〉 廣泛的數碼產品---MP3,MP4,LCD-TV等
2〉 家用電器---電視機、電風扇、微波爐、電烤箱、消毒柜等
3〉 工業用產品---投影機、工業電腦等
4〉 取代傳統按鈕鍵

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3386011245733846.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3386011245733857.jpg');}" onmousewheel="return imgzoom(this);">

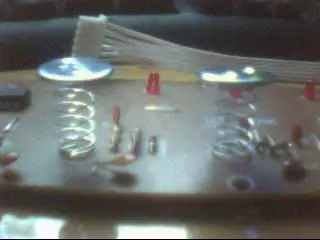

觸摸彈簧按鍵

我司是一家專業的嵌入式技術解決方案提供商,多年的潛心專研已使創微成為家電行業內觸摸方案供應商的代表,目前公司已在提供全世界最具價格競爭力和品質保證的家電觸方案,尤其是在消毒柜/油煙機/三合一多功能廚房一體灶/無熱膽即熱式節能飲水機控制系統/(恒溫)即熱式電熱水器等行業內擁有無可匹敵的優勢
歡迎廣大客戶光臨我司商談,合作方式靈活多樣,我們有信心與您一起努力把產品做得更好,謝謝!!
MAIL:cool_yel@foxmail.com
聯系電話:15869364911

能發點資料么? chshenghua002@126.com

給個資料  crg5428@163.com

看說明,不錯.
能否E一份相關資料

多謝!

麻煩發份資料到ap0204123@163.com,謝謝

進來學習一下，相當有幫助！
