這個電路能否實現310VDC輸入到12V/20A輸出的轉換?

電路中的MOS是如何關斷的?看不明白．就算C2＝E2,那MOS的柵極電壓仍然相對于地是35伏,那MOS咋關斷呢?

電路中的MOS是如何關斷的?看不明白．就算C2＝E2,那MOS的柵極電壓仍然相對于地是35伏,那MOS咋關斷呢?

這類靠跳周期來穩壓的芯片穩壓效率不會高到哪里去的,用來做那么大功率,可靠性很難保證.管子應該很熱吧?
我覺得還不如用3842之類的芯片來做,驅動個N溝道的管子,效率高且噪聲會小很多.
BUCK方式的電源要做到310VDC轉換到12v/20A
輸出電感和開關管都是筆不小的開支

是PMOS,C2斷電時,Q4導通,Q5G極電壓接近S極.

謝謝提示,現在還沒開始試驗,試驗后一定把結果告訴大家.

請問我需要做到由24V 1.2A轉為40V  2.0A升壓怎么做呢?請指教!

有沒有升壓的呀?24V轉成70V400MA效率能做成多少?

哦,真還沒注意看,真是PMOS,謝謝提醒.

升壓電路我沒做過.

請大家再看看有沒有什么問題.

自己編一個計算軟件(電子表格),輸入電壓允許超過40V以上.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/118381224489761.jpg');}" onmousewheel="return imgzoom(this);">

下載—— 《34063降壓電路(擴壓擴流)參數計算.xls》

試驗做完了,連同整流電路,效率只能做到70%.

試驗發現該電路有一個致命的問題,一旦開關管擊穿,整個后級電路全部毀掉.

做個記號,以后慢慢看

路過

電路用了一段時間,效果還可以,我不是專業搞電源的,能自己解決就自己解決,也算是一種樂趣,高師們看了這句話別生氣啊.

  用戶使用后有一定故障率,不高,呵呵,3%,是早就知道但是有點懶惰,沒去做:5822耐壓40V,我卻用它擔50V,只是因為試驗的幾十塊板子沒出問題,自以為是,現在要調回所有賣出去的產品了,慘!

  還有幾千塊PCB已經做完了,要換和5822相同貼片封裝的耐壓大于100V/3A的管子,我還沒找到.

  請朋友幫忙,推薦一下.先謝了!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/118381256007040.jpg');}" onmousewheel="return imgzoom(this);">

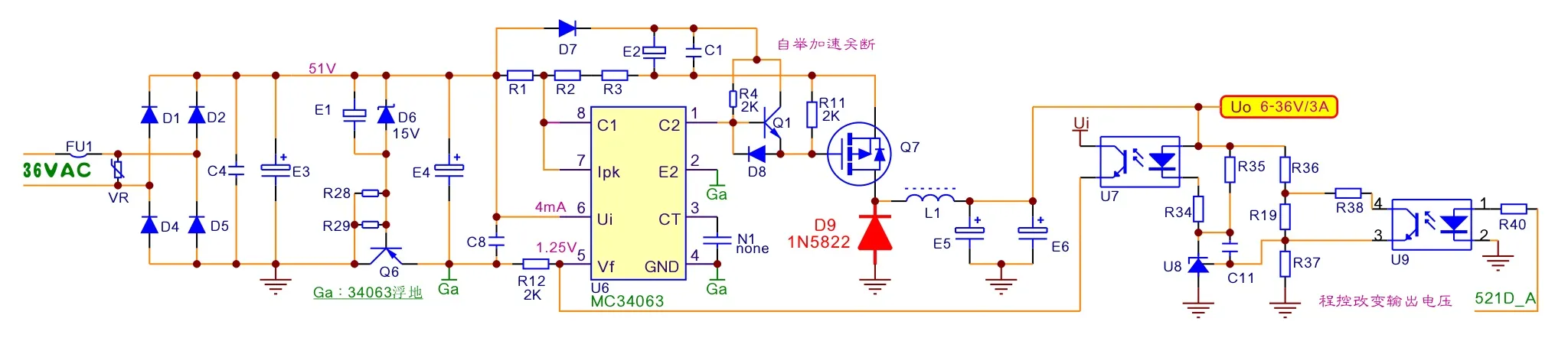

這是我的電路,34063擴壓擴流.與大家共享.

確實不高,最近測試77%.30塊板子測試結果.

100V的肖特基很多啊,如31DQ10

謝謝朋友!
有沒有和5822相同的貼片封裝的?

有 SR360

再次表示感謝!
