500W/800W全部資料,已調試好,打包送上,做好電路板,按電路板元件數值.
BT1=3+3/55,接線注意,輸入公共點在另一邊.
BT2=40/5/5,
調試:
將所有可調電阻置中間,WR1調輸出穩壓,WR2調自動充電,WR3調低壓保護,WR4調充電輸出電壓(14V),R42是過載檢測,R29是低壓報警檢測.
單面板,入門級,有問題請指出.
500W/800W全部資料,已調試好,打包送上
全部回復(149)
正序查看
倒序查看
@小目標
不錯!就是板太大一點,有個提議,能否設計成兩個板,控制板一個,驅動板一個,組裝的時候,用排針連接,這樣有利于節省空間,如果搞成這樣就好了,我可以馬上去打樣.
分開式的控制板:
1278851222686745.rar
我有的是時間,你要給出板的規格(或電路圖),我?guī)湍惝?
沒辦法,這東西是大電流,走線太小,你就很難有理想的結果.
1278851222686745.rar
我有的是時間,你要給出板的規格(或電路圖),我?guī)湍惝?
沒辦法,這東西是大電流,走線太小,你就很難有理想的結果.
0
回復
@huamg
分開式的控制板:1278851222686745.rar我有的是時間,你要給出板的規格(或電路圖),我?guī)湍惝?沒辦法,這東西是大電流,走線太小,你就很難有理想的結果.
另外的板穩壓方式不同:
1278851222687481.rar
1278851222687481.rar
0
回復
以前用的工頻板,見笑了
1278851223061102.rar
1278851223061102.rar
0
回復
這是高溫的機器,最好還是不用貼片,間距都有選0.5.
下面是新的控制板,用1/4電阻,
1:高頻驅動
2:低頻驅動
3:低壓報警
4:低壓保護
5:過載保護
6:在線檢測
如有不對的地方你可以修改.
1278851223113485.rar
下面是新的控制板,用1/4電阻,
1:高頻驅動
2:低頻驅動
3:低壓報警
4:低壓保護
5:過載保護
6:在線檢測
如有不對的地方你可以修改.
1278851223113485.rar
0
回復
@huamg
OK!要求:尺寸,較成功的后級電路(我住16樓,沒法試機)電路板廠打板?如自已洗板是沒可能的,小面積的線路是很精確的．
要求:1,前級有過流保護(電流互感,可以用磁環)
2,后級有短路保護(光耦控制)
3,過溫,風扇動作(設定在45°左右)
4,低壓報警
5,電路板如果尺寸不夠,可以搞個控制板(可以用貼片元件),用排針和 主板連接.
在制板廠打板的.尺寸如下:
2648711223256431.pcb

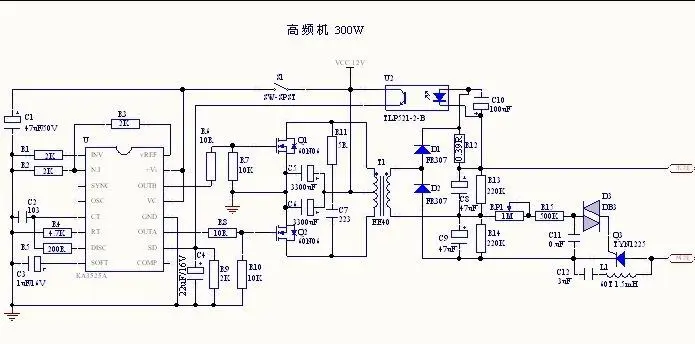

參考原理如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2648711223256713.jpg');}" onmousewheel="return imgzoom(this);">
單硅輸出,關斷電容2.2uf 3個.如果你有更好后級電路也行,謝謝!
2,后級有短路保護(光耦控制)
3,過溫,風扇動作(設定在45°左右)
4,低壓報警
5,電路板如果尺寸不夠,可以搞個控制板(可以用貼片元件),用排針和 主板連接.
在制板廠打板的.尺寸如下:
2648711223256431.pcb
參考原理如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2648711223256713.jpg');}" onmousewheel="return imgzoom(this);">
單硅輸出,關斷電容2.2uf 3個.如果你有更好后級電路也行,謝謝!
0
回復
@小目標
要求:1,前級有過流保護(電流互感,可以用磁環) 2,后級有短路保護(光耦控制) 3,過溫,風扇動作(設定在45°左右) 4,低壓報警 5,電路板如果尺寸不夠,可以搞個控制板(可以用貼片元件),用排針和 主板連接. 在制板廠打板的.尺寸如下: 2648711223256431.pcb 參考原理如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/2648711223256713.jpg');}"onmousewheel="returnimgzoom(this);"> 單硅輸出,關斷電容2.2uf3個.如果你有更好后級電路也行,謝謝!
朋友們,抱歉!這兩天身體不適(經常肚子痛),過幾天再幫大家,好嗎?
我東莞的,目的是要交朋友,沒有別的.
我東莞的,目的是要交朋友,沒有別的.
