總得來說,IGBT關斷時用-10V左右的電壓較好!!

tlp251(sop)驅動1200V、25A的PIM,HCPL3120應該也可以

IGBT的輸入實際上是MOSFET,關斷沒有必要加負壓.

IGBT加負壓可以提高抗干擾能力.

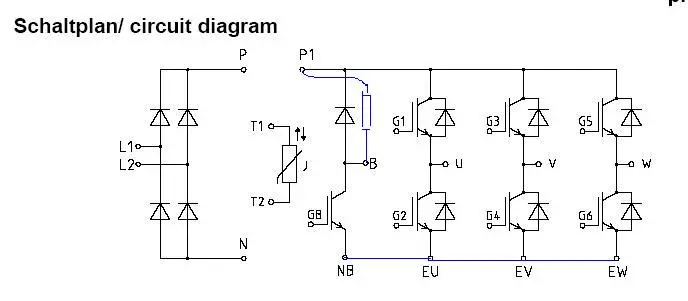

謝謝指教!再請教一下,制動電阻應該如何接?
圖中接法是否恰當?如果是純電阻負載,制動回路的二極管可不可以省掉,或用較小額定電流的快恢復整流管?

謝謝

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111241359.jpg');}" onmousewheel="return imgzoom(this);">

另外,HCPL316J 這個圖中 -5V 電源的符號是否反了?
應該是+在下,-在上.昨天看了很久很困惑.

繼續請教.

比較同意!

一定要用負電壓,在管子關斷的時候要用負的電壓,因為如果用零電壓那在其他管子開關變化時候產生很大的du/dt 使關斷的管子產生誤導通,燒毀管子

謝謝wydian的回答.

不贊成一定要用負壓,因為很多IPM的驅動就是只采用正壓.
問題是什么時候需要用負壓,有沒有定性的參考、比如多大功率等級以上的IGBT驅動應該用負壓.

繼續請教.

我做的大功率的都用負壓,一般IGBT都用負壓,IPM里面應該做相應的處理.

wydian您好

你做的產品功率一般多大?

60KVA 吧
用的igbt是1700V 200A 的

我覺得這個主要作用是兩個~一是防止誤導通,二是加速關斷.前一個主要是因為一般的IGBT的開啟電壓比較低,大概只有2.5~3V,而現在新出的IGBT都把開啟電壓提到了4-6V左右,這樣一定程度上就抑制了誤導通的發生.另一個原因就要看各位的實際應用了.總的來說現在的IGBT可以不加負壓,但是推薦加負壓.上傳個IGBT資料大家參考下1111976931.pdf

負壓還是要的好,安全,IGBT的驅動環境一般是電磁干擾比較強烈的,負壓可以保證快速可靠關斷.IPM的驅動是做在里面的,外面只要加電源就可以了,

謝謝各位指教.
其實我要設計的變頻器功率較小,以前的參考方案中也沒有加.考慮到該變頻器用于特定行業,成本不敏感,所以現在聽取大家的意見,還是加上的好.

那么,大家選用的IGBT 驅動芯片又是什么呢?

我主要用Agilent 的,但有計劃用IR的非隔離型驅動.

另外,如果要負壓電源,需要很多組輸出,這個電源設計上有些麻煩.
變壓器骨架通常沒有那么多管腳.

小功率的驅動其實也就只需要四組輸出:上橋臂3組,下橋臂共一組.

如果功率比較小那用IR的就不需要那么多組電源,也挺好啊.

有時還要考慮制動的問題,當然也可以和下管共用電源.

你有沒有HCPL316J的資料?我找了一下,沒有找到.

到這兒:http://www.alldatasheet.com/
應有盡有

有必要加負壓

如果是制動回路中的IGBT呢？也需要考慮這么多么？

目前遇到個問題：外接制動電阻回路中的IGBT ，能否直接用15V的單電源驅動這個IGBT呢？
