請問這個電路中 IRF740 能否用 IRF830 代換?
電路振蕩頻率30KHz,管子發燙,只有微弱電壓輸出,原來電路是740,實際制作用的830,是否是830參數不行?只能用740
全部回復(5)
正序查看
倒序查看
@dianziwoaini
你把它們的PDF檔案下載下來看看就知道了!
謝謝指教,PDF文件都下載了,我是業余愛好,不知場效應管那個參數是做這種升壓電路比較重要的?

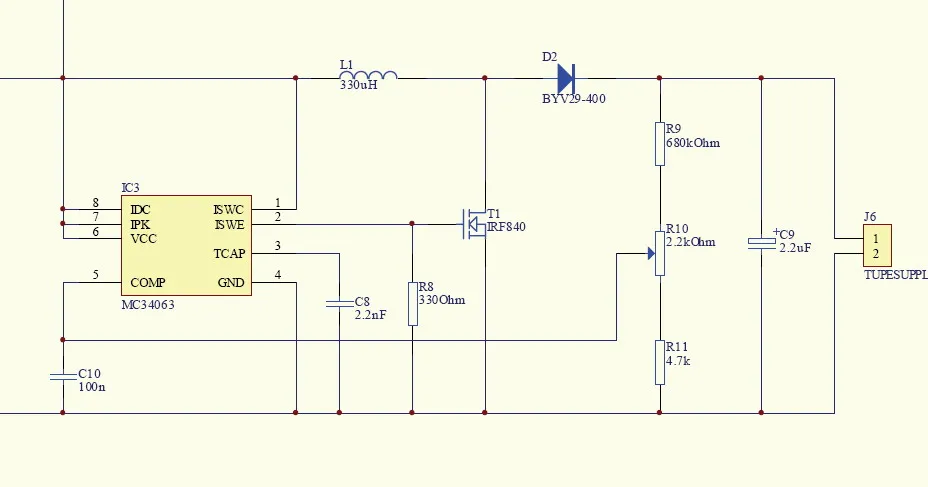

還做了這個電路,輸入電壓9V,場效應管用的IRF830B,通電,電感就燒了.
在場效應管接地串聯個2W0.5歐電阻,通電就冒煙,用示波器看場效應柵極只有直流電壓輸出,這是什么原因啊? 電路自激?
還用555做了類似的電路,測得輸出的振蕩頻率是30KHZ,現象也是一樣,都是用洞洞板搭焊的,是否是布線不合理?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/880071221964182.jpg');}" onmousewheel="return imgzoom(this);">
還做了這個電路,輸入電壓9V,場效應管用的IRF830B,通電,電感就燒了.
在場效應管接地串聯個2W0.5歐電阻,通電就冒煙,用示波器看場效應柵極只有直流電壓輸出,這是什么原因啊? 電路自激?
還用555做了類似的電路,測得輸出的振蕩頻率是30KHZ,現象也是一樣,都是用洞洞板搭焊的,是否是布線不合理?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/880071221964182.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
