整個原理圖出來看一下.

我們現在這個電源不帶單相逆變變壓器的情況下,直接接LC濾波器,電源的輸出電壓波形OK.但是換成接逆變變壓器時,輸出電壓波形畸變.

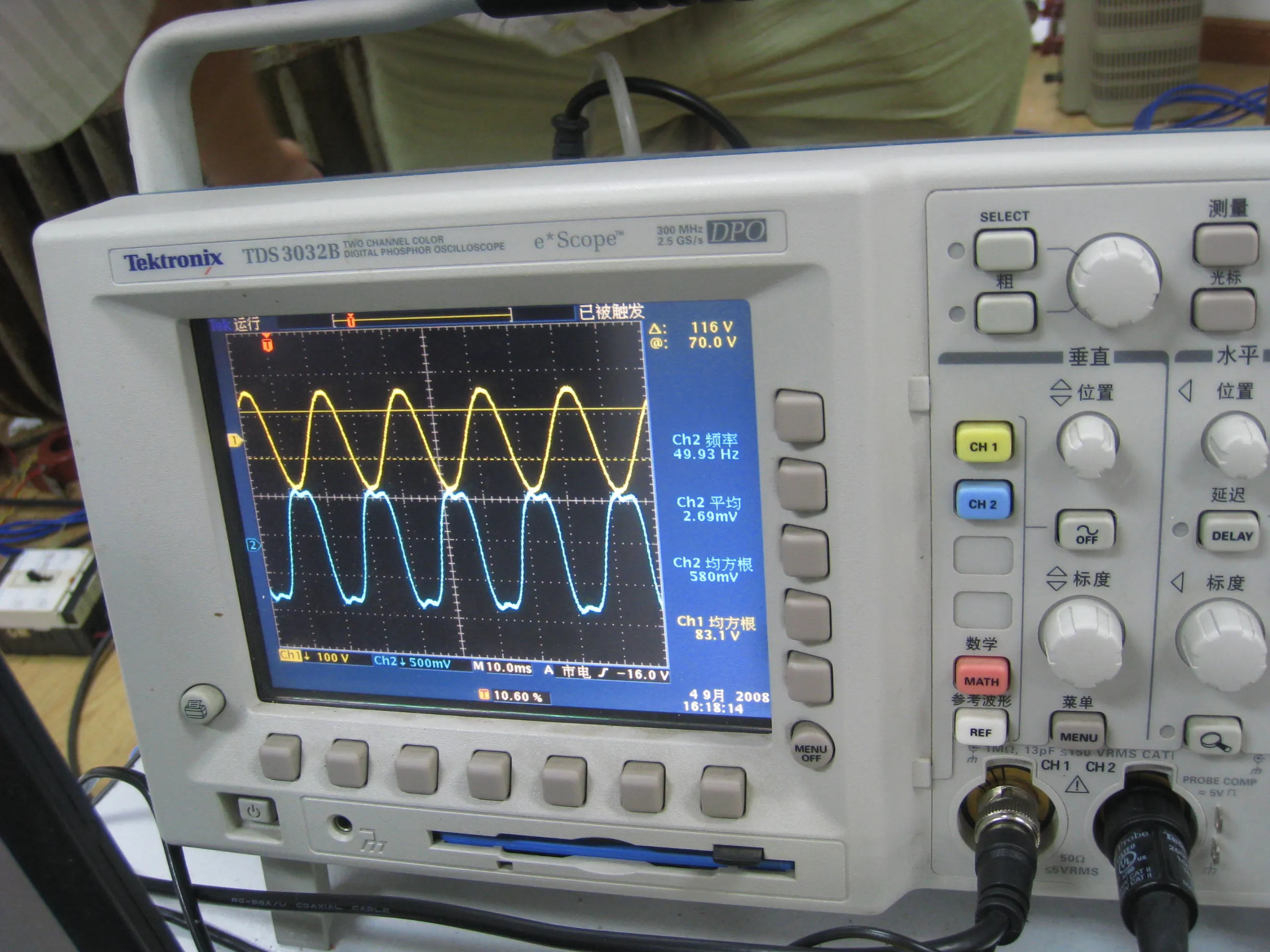

我現在有個疑問,如果示波器直接測變壓器的空載電壓和電流波形,變壓器的輸入電壓波形和輸入電流波形是不是正弦波的?輸出電壓波形和輸出電流波形是不是也是正弦波的?第一張是電源系統原理圖,第二張是我們單獨測試變壓器,竟然發現變壓器的輸入電流波形有缺口,而且加載電壓越大,電流波形缺口越明顯.是不是可以直接判斷變壓器有問題?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/226141221538183.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/226141221538357.jpg');}" onmousewheel="return imgzoom(this);">

實際上,在一些逆變電源中,很多都會用到這樣一個輸出隔離變壓器,有的在輸入也加一個,這個與普通的工頻變壓器沒有太多的區別,主要是漏感要求,及一些諧波成份,從來沒有要求過原副邊自感,只有漏感或阻抗要求,30K 135/230,空載電流通常在十幾安左右,也可根據整機要求來做,0.5mH的漏感,可以做的,不算大.電流波形問題,再好好分折一下吧,一時也不能說出什么原因

謝謝這位兄臺.
我們當初在提這個變壓器要求時,也沒考慮過原副邊自感,只要求容量,變比為135/230,漏感為0.5mH.
但是我們直接接LC濾波器,電源的輸出電壓波形OK.但是換成接逆變變壓器時,輸出電壓波形畸變,而且交流側輸入電流有瞬間增大的趨勢.后來廠家換了一個5KVA的變壓器過來,我們接上逆變器帶載測試,輸出電壓和電流波形正常,這樣我覺得控制參數沒有問題.

這個30KVA變壓器參數是這樣的:原邊自感11.61mH,原邊漏感0.17mH;副邊自感33.53mH,副邊漏感0.5mH,原邊空載電流6.5A;我們根據變壓器空載模型,勵磁阻抗等于原邊空載電壓除以原邊空載電流,等于135/6.5＝21歐姆,可勵磁電抗等于wL=3歐姆左右,那么勵磁電阻就要等于勵磁阻抗的平方減去勵磁電抗的平方再開根號,等于20歐姆左右.勵磁電阻太大了.

我們又問了一家變壓器廠,他們30KVA的參數是:原邊電感參數: 7.7mH±15%        漏感: 0.11mH±10%
付邊電感參數: 30.85mH±15%     漏感: 0.45mH±10%
空載電流設計為15A,我用變壓器空載模型算了一下,勵磁電阻也非常大.
是不是逆變變壓器不適用于通用 變壓器T型等效電路?應該不會啊.

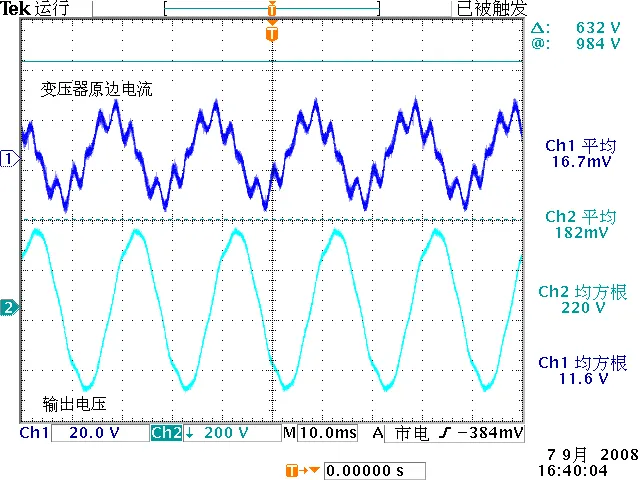

附圖是帶5KVA變壓器測的變壓器原邊電流和變壓器副邊輸出電壓波形.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/226141221722943.png');}" onmousewheel="return imgzoom(this);">

想請教一下,如何測量變壓器的自感和漏感?
