既然將3843的2腳接地,就不必有R5 和C2構成的PI環,我覺得你應去掉R5,C2,將1腳通過10K電阻接到3843的8腳,另外是不是反饋繞組匝數過多了,你看一下3843的Datasheet,3843的工作電壓好像只有8V左右.

變壓器參數看來不太合理,原邊與副邊的匝數比太大了,MOS管不安全!建議:副邊12匝的話原邊100匝左右就差不多了.

首先我感謝你的回復.
變壓器原副邊的匝數是我按照公式計算的,感覺是大了點,不過我沒有實際經驗,也不知道這公式算出來的結果到底怎樣.

謝謝你的回復.反饋這塊是我疏忽了.另外R5,C2構成的電路是我照著別人的板子抄來的.

把你的計算過程貼出來.

按照大俠的文章“單端反激變換器的變壓器設計”中的公式我推導出原邊電感的計算公式:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111107081.jpg');}" onmousewheel="return imgzoom(this);">

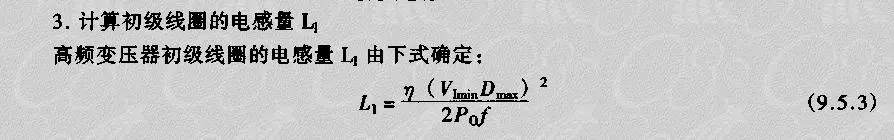

下面這個公式是 沙占友 編著的《特種集成電源 最新應用技術》 367頁 公式(9.5.3) :

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111106936.jpg');}" onmousewheel="return imgzoom(this);">

兩個公式正好差一個“2”,這是怎么回事呢?

他的公式是依據DCM模式推導的吧.你往后面看,他的峰值電流Ip的公式說明了這一點.

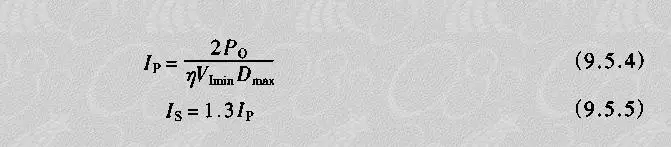

他是這樣定義的:

  Ip:為滿載時峰值電流
  Is:為進行短路保護時的過載電流

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111116751.jpg');}" onmousewheel="return imgzoom(this);">

這里邊沒有說電流在連續還是斷續模式,從公式上看應該在斷續模式.

對啊,就是從公式上看出來是DCM模式.

那在什么情況下用連續模式?什么情況下用斷續模式?

由你自己設計決定.
