TL494做的隔離DC-DC電源接負載能力差

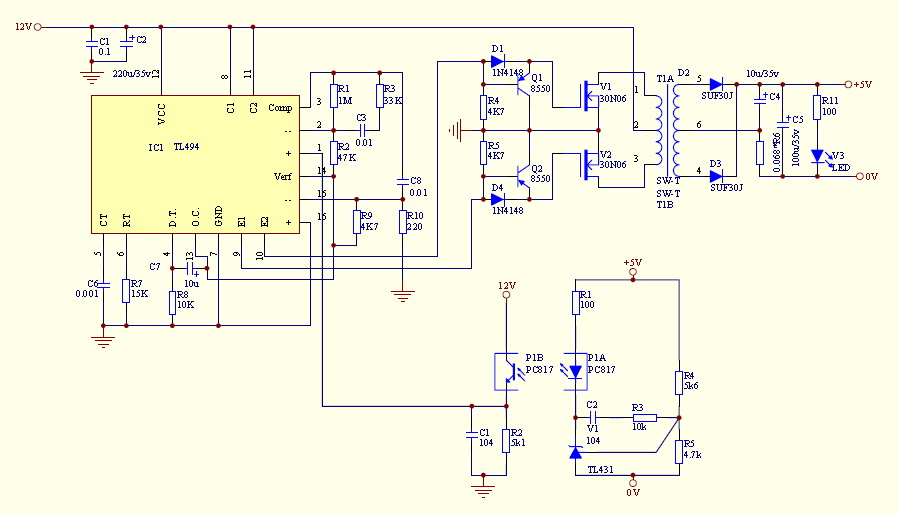

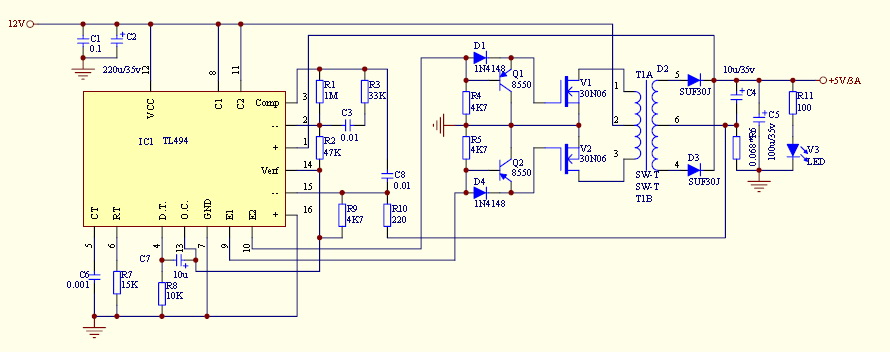

TL494做的DC-DC電源,原來是不隔離的,如圖1,輸出有5V3.5A,不過紋波較大有0.3Vpp.后來把它改成隔離式的,如圖2,接負載能力差,輸出1A時電壓降到4.6V,我認為是反饋回路沒設計好,請各位老師指點一下.
全部回復(3)
正序查看
倒序查看
因為494本身電壓的調整率大,再加上如此復雜的電路也是一個干擾源.我有外圍電路簡單,效率高的PWM IC有興趣可以找我,資料見附件 1873801219886775.pdf
