12-120V轉5V1A 9V1A;15-120V轉12V1A;30-120V轉24V1A

H6900是一款支持寬電壓輸入的開關降壓型DC-DC芯片內置150V功率MOS，輸入電壓可達120V。

H6900具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸出，輸出電流可高達1.8A 以上。

H6900同時支持輸出恒壓和輸出恒流功能。

H6900采用固定頻率的PWM控制方式，典型開關頻率為140KHz。輕載時會自動降低開關頻率以獲得高轉換效率。

H6900內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。

H6900采用ESOP8 封裝，散熱片內置接VIN 腳。

優勢特點：

寬輸入電壓范圍：8V~120V

輸出電壓從4V 到30V 可調

支持輸出恒壓恒流

支持輸出12V/1.5A，5V/1.8A

高效率：可高達95%

工作頻率：140KHz

低待機功耗

內置過溫保護

內置軟啟動

內置輸出短路保護

應用領域：

電動車GPS追蹤器、電動車GPS定位器、電動車報警器、電動車車載USB、POE交換機、電動平衡車、電動扭扭車等

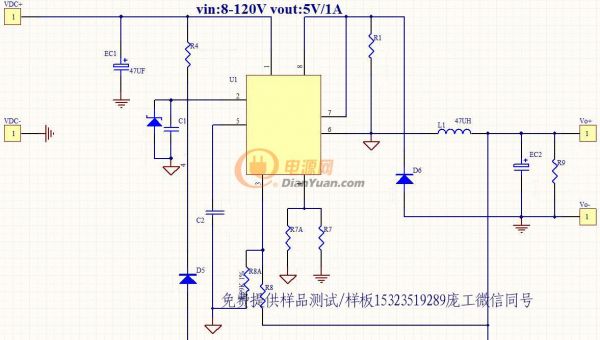

原理圖：
