不想改變壓器，MBR20150   不要你用嗎？

把變壓器匝比改到6-7，不就解決了？

不管多少納秒都沒用，

變壓器匝比太小，測的整流管尖峰這么高是正常的。100V輸入 ，整流管都有80

你只有用MBR20150，

下一批再改變壓器。

機子沒測好，做那么多變壓器干什么？

數據似乎有誤

我的計算結果是，不知正確否

1、去掉那個尖峰剩下46V

2、去掉那個尖峰剩下80V

這一點兒我保留意見，平臺電壓是由變壓器匝比決定沒錯，但是尖峰產生的原因是由于整流MOSFET的反向恢復導致的，關斷延時太大，導致整流MOSFET的S-->D的反向電流太大，尖峰很大。

不過我同意你的一點是，32:7的匝比，在220V AC輸入情況下，平臺電壓都已經，220V*1.414*7/32+12V=80V，使用100V的整流MOSFET，即使降低了spike，余量也會非常小，更不用說265VAC輸入的極限情況了。

我說的是根據你給的變壓器數據的計算值，不是圖。示波器的圖為什么與計算值差別那么大，你自己應該找原因！

做事不能粗心大意

1、去掉那個尖峰剩下46V

2、去掉那個尖峰剩下80V

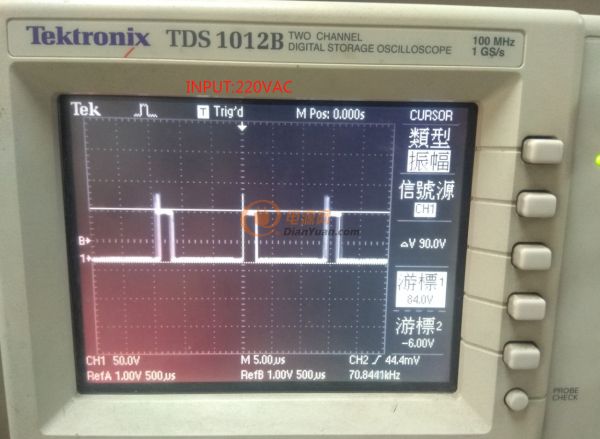

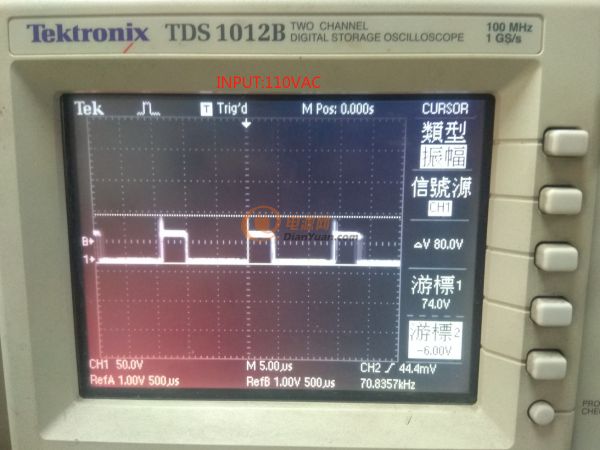

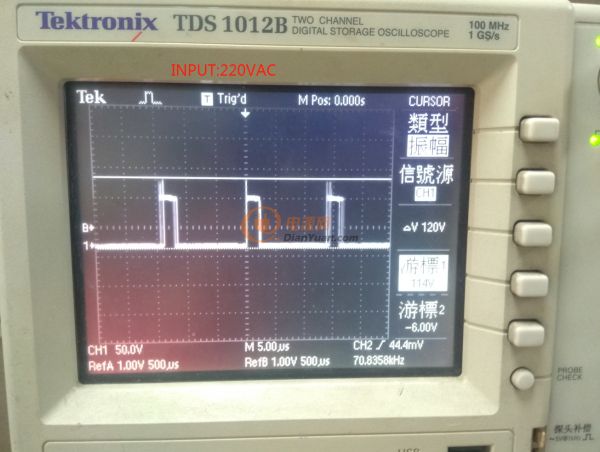

然后現在示波器測出的數據跟理論計算值偏差好大，我懷疑可能是示波器或探頭有問題，探頭測試輸出紋波的時候也是測不準

1、32：7，這個匝比就不適合做12V輸出。

2、這個電壓尖峰是多個原因造成的，不是第6帖說得那么簡單，你可以用150V肖特基替代MOSFET的同步整流就可以驗證。

3、最重要的原因是變壓器的設計，也就是說，不改變壓器，整流管的反壓（包括尖峰）難有大的改善。

人家是同步整流

用150V的MOS不行嗎

碰到相同的問題，大師，你們是怎么解決的？

加大MOS驅動電阻到200R 尖峰電壓會降低

變壓器32：5
