H61XXX是一款連續電感電流導通模式的降壓型LED恒流驅動器，用于驅動一個或多個LED燈串。

H61XXX工作電壓從5V到40V，提供可調的輸出電流，輸出電流可達到1.2A。

H61XXX內置功率開關管，采用高端電流檢測電路，DIM可支持PWM信號調光和模擬調光，輝度可達65536級。

H61XXX內置過溫保護電路，當芯片達到過溫保護點進入過溫保護模式，輸出電流逐漸下降以提高系統可靠性。

H61XXX電路架構使得在低壓差工作時輸出電流無過沖，提高LED工作壽命，H61XXX采用的恒流電路具有優異的負載調整率和線性調整率。

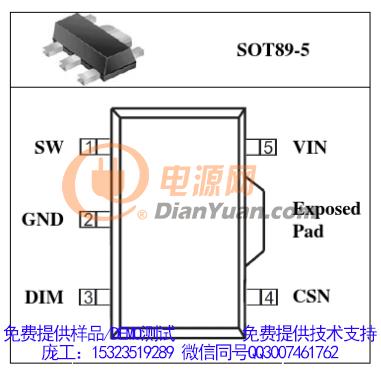

H61XXX采用SOT89-5封裝



優勢特點：

低壓無過沖

高端電流檢測

電流精度±5%

內置50V低壓MOS

輸入寬電壓5~40V

輸出電流可高達1.2A

最高開關頻率:1MHz

高效率：可達98%

支持模擬調光和PWM調光

PWM最大輝度控制頻率:25KHz

滯環控制，無需環路補償

內置智能溫度保護，高溫掉電流

優異的負載調整率和線性調整率



典型應用：

舞臺燈

智能照明

洗墻燈，景觀亮化

LED備用燈，信號燈

建筑照明，汽車照明

低壓LED射燈代替鹵素燈
