MOS管直接串聯

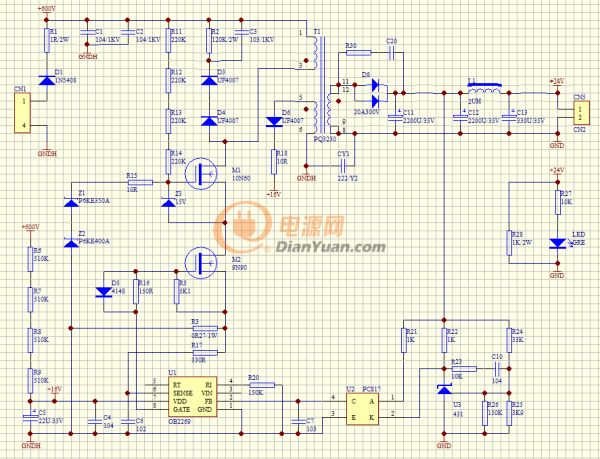

先上圖：圖1

這個電源參數是：輸入DC300---800V，輸出24V6A(150W)

單端反激，主功率管由900V、600V  MOS管各一支，直接串聯，串聯后耐壓1350V。

全部回復(35)
正序查看
倒序查看
2021-03-24 15:37
0
回復
pzg1989
LV.4
3
2021-03-24 16:07

我想問下樓主，你兩個mos管是同時打開的還是分開打開的？

如果是分開打開的怎么解決單個mos的耐壓和損耗問題？

0
回復
2021-03-24 17:05
@pzg1989
我想問下樓主，你兩個mos管是同時打開的還是分開打開的？如果是分開打開的怎么解決單個mos的耐壓和損耗問題？
0
回復
2021-03-24 19:03

再上PCB圖：圖2


該PCB右上的繼電器、光耦等與本電源無關。


0
回復
2021-03-24 19:29
@世界真奇妙
再上PCB圖：圖2[圖片]該PCB右上的繼電器、光耦等與本電源無關。

該電源是大型設備的輔助電源，負載是DC24V風機，啟動電流6A，長時間穩定運行電流4A

2014年開始投入使用，穩定可靠，故障率極低。

PCB圖上可以看到，主功率管各用一只寬23mm的散熱器，高30mm，PCB板上限高35mm。9N90是TO-247封裝，10N60是TO-220封裝。9N90(下管)為主要發熱管，10N60溫升極低。

0
回復
2021-03-25 07:23

這項MOS直接串聯技術的出處，如下圖：圖3

中文全文：/upload/community/2021/03/25/1616628196-54321.pdf




0
回復
pzg1989
LV.4
8
2021-03-25 10:19
@pzg1989
我想問下樓主，你兩個mos管是同時打開的還是分開打開的？如果是分開打開的怎么解決單個mos的耐壓和損耗問題？
我看明白了，樓主發的原理圖有問題，有幾個元器件標錯了，我說怎么電路怪怪的
0
回復
pzg1989
LV.4
9
2021-03-25 10:22
@世界真奇妙
這項MOS直接串聯技術的出處，如下圖：圖3中文全文：/upload/community/2021/03/25/1616628196-54321.pdf[圖片]
這個電路好多IC芯片廠都在用
0
回復
dy-hS7P7FlX
LV.1
10
2021-03-25 16:27

關于mos管問題，學習完這個很多都能解決：

張飛mos管20集： 鏈接：https://pan.baidu.com/s/1JFcZmi8A6no782QWJbvs3Q 提取碼：xyeo

0
回復
2021-03-25 16:33
@dy-hS7P7FlX
關于mos管問題，學習完這個很多都能解決：張飛mos管20集：鏈接：https://pan.baidu.com/s/1JFcZmi8A6no782QWJbvs3Q 提取碼：xyeo
壇子里所有的雙管反激全都可以此替代，大幅度降成本，提高性能
0
回復
2021-03-25 17:47
@世界真奇妙
壇子里所有的雙管反激全都可以此替代，大幅度降成本，提高性能
終于等到你  大版
0
回復
2021-03-25 18:21
@電源網-天邊
終于等到你 大版

400KW三相電動機變頻器的VCC部分，就是用的這種串聯的。

不過24V 6A，150W，用雙管正激不香嗎？（2個900V的管子就夠了）

雙管反激有BUG

0
回復
2021-03-25 20:19
@水鄉電源
400KW三相電動機變頻器的VCC部分，就是用的這種串聯的。不過24V6A，150W，用雙管正激不香嗎？（2個900V的管子就夠了）雙管反激有BUG

請詳述，雙管反激有什么BUG，不知道你是真懂還是裝懂，雙管反激有的問題，雙管正激也可能有

我這是兩只MOS管串聯，與雙管反激沒有關系

0
回復
2021-03-25 20:36
@水鄉電源
400KW三相電動機變頻器的VCC部分，就是用的這種串聯的。不過24V6A，150W，用雙管正激不香嗎？（2個900V的管子就夠了）雙管反激有BUG

這個電源，只要把輸出整流管耐壓提高，其他一切元器件參數不改，輸入電壓DC900V，照樣安全可靠穩定工作。而且還有余量。900V管子雙管正激行嗎？，其成本還高。

你就不懂什么叫可靠性

0
回復
2021-03-25 22:04
@世界真奇妙
這個電源，只要把輸出整流管耐壓提高，其他一切元器件參數不改，輸入電壓DC900V，照樣安全可靠穩定工作。而且還有余量。900V管子雙管正激行嗎？，其成本還高。你就不懂什么叫可靠性

這是三相變頻器里用作VCC的供電電路，功率很小，被你死搬硬套、把器件換大、把功率搞大。

沒說你這個有BUG，、說的是雙管反激有BUG，

雙管正激沒有BUG

800V的電壓，雙管正激 用900V的管子足夠了，雙管正激效率比兩管串聯反激效率高。

雙管正激的管子耐壓等于電源電壓，管子900V大于電源800V，余量足夠了。

PS：別在那自以為是

0
回復
paladina
LV.1
17
2021-03-26 09:40
@世界真奇妙
這項MOS直接串聯技術的出處，如下圖：圖3中文全文：/upload/community/2021/03/25/1616628196-54321.pdf[圖片]
好東西，總算搞懂了！
0
回復
dy-nrX3Dmeb
LV.1
18
2021-03-31 11:26
不知道這個轉換效率有多少
0
回復
2021-03-31 16:37
@dy-nrX3Dmeb
不知道這個轉換效率有多少

1、兩只管子串，導通電阻肯定是兩管只之和，肯定比同等電流的（10A）一只高耐壓的Rds小

2、開關損耗，下管承擔主要電壓（750V），所以下管的開關損耗比上管大，在同等驅動能力的情況下，對比高耐壓管子，9N90更易驅動（開關速度快），兩只串的總開關損耗不比一只高耐壓管子開關損耗大


0
回復
iszjt
LV.5
20
2021-04-01 12:38

非常感謝，雖然和電路有些區別，但是很有學習價值，謝謝！
0
回復
pzg1989
LV.4
21
2021-04-08 14:37
這個電路可以很好的降低mos的導通損耗，同時增大電路的輸入電壓范圍，我記得很多IC芯片廠都采用這種驅動方式。
0
回復
2021-04-09 11:49
@dy-hS7P7FlX
關于mos管問題，學習完這個很多都能解決：張飛mos管20集：鏈接：https://pan.baidu.com/s/1JFcZmi8A6no782QWJbvs3Q 提取碼：xyeo
感謝分享，下載去了、MOSFET的應用還是比較多的
0
回復
lkings
LV.6
23
2021-04-09 13:19
直接用1200V的碳化硅MOS管不好嗎?現在價格也不是很貴 了
0
回復
2021-04-09 16:38
@lkings
直接用1200V的碳化硅MOS管不好嗎?現在價格也不是很貴了

1、本帖的目的是給出一個解決MOS管耐壓的方法

2、一只1200V的碳化硅MOS管比9N90+10N60的普通MOS管貴得多，這只不過是個150W的電源，用1200V的碳化硅MOS管還是有點大材小用

0
回復
zhangfc2008
LV.2
25
2021-04-17 11:35
能發我一下這款電源變壓器的設計參數嗎？我也想設計一款相近參數的，參考一下，謝謝
0
回復
2021-04-17 13:09
@zhangfc2008
能發我一下這款電源變壓器的設計參數嗎？我也想設計一款相近參數的，參考一下，謝謝

Rs=0.27歐姆

0
回復
zhangfc2008
LV.2
27
2021-04-17 14:16
@世界真奇妙
[圖片]Rs=0.27歐姆
非常感謝
0
回復
yingjieso
LV.5
28
2021-04-17 19:40
為什么不直接用1500伏的管子
0
回復
2021-04-17 21:10
@yingjieso
為什么不直接用1500伏的管子

1、本帖的目的是給出一個解決MOS管耐壓的方法

2、一只1500V8A的MOS管至少20元（2SK2393，1500V8A，23元)，9N90+10N60僅6---7元


1
