嗨，小伙伴們，我胡漢三又回來了，這篇連載的帖子已經斷更好久了，不知道你們還在不在，也不知道我還能不能接的上，可能畫風會有一些不一樣了，畢竟飽經風霜摧殘，歸來已不是曾經那個少年，還是希望大家在PCB學習的道路上一路高歌前行，下面還是轉入我們的正題，之前的原理圖設計我是一帶而過，主要重心放在了PCB設計上，在設計PCB的過程中，有一點我們是繞不開的，那就是封裝~！封裝~！還是封裝~！，這里我不會講如何創建并繪制原理圖封裝和PCB封裝，因為我。。。不會。。。哈哈哈，這里我想告訴大家一個免費獲取原理圖封裝和PCB封裝，為我所用的小秘密。下面先簡介一下封裝的那些事，幫助那些真如我一樣半路出家的硬件工程師。

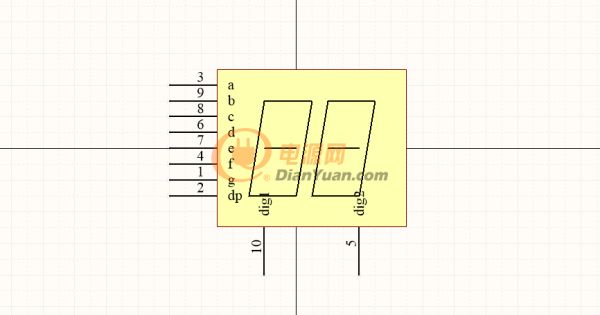

   封裝又分為：原理圖封裝（畫原理圖用）likethis：

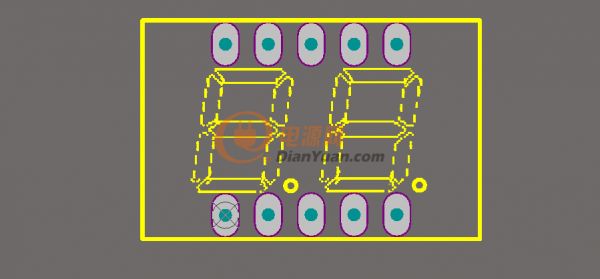

   PCB封裝（畫PCB用）likethis：

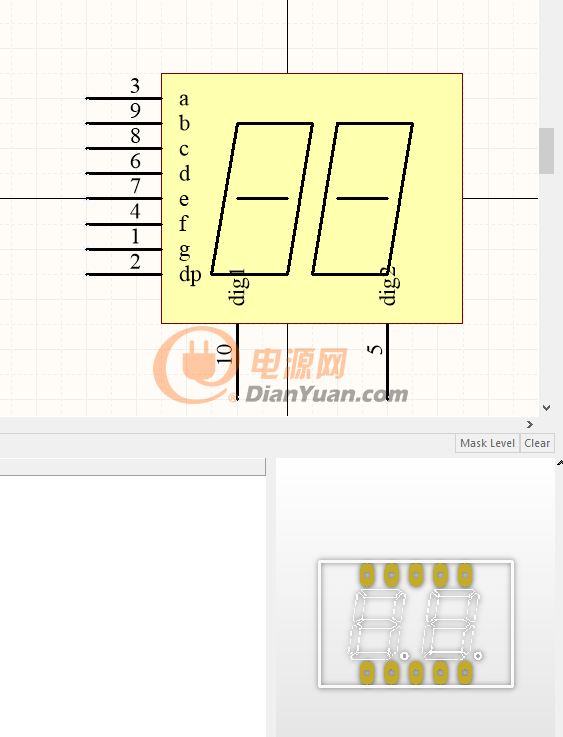

   一個完整的元件需要同時擁有原理圖封裝和PCB封裝:

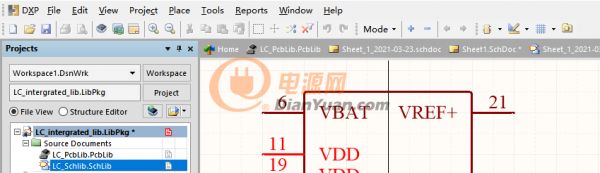

   其實這篇文章, 并不是教大家如何去畫原理圖封裝,或者是PCB封裝,而是如何獲取一個新的元器件的封裝,首先,你要建立一個集成庫的工程, 并且添加原理圖庫文件和PCB庫文件,至于這個步驟,大家百度就好了,建立完成工程如下:

   為什么這個集成庫用LC命名呢,因為我們免費獲取的元件封裝就是來自于立創商城,或者是說立創EDA在線編輯軟件,從網上打過板子或者是買過物料的小伙伴應該對立創并不陌生。

   接下來我們以樂鑫的ESP32這顆IC為例,演示如何從立創獲取這顆IC的原理圖封裝和PCB封裝,并最終導入到我們的集成庫中。

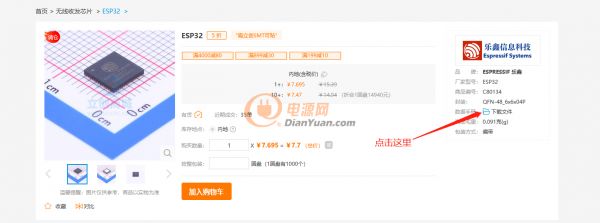

   首先我們進入立創商城,并搜索ESP32這顆IC,如下:

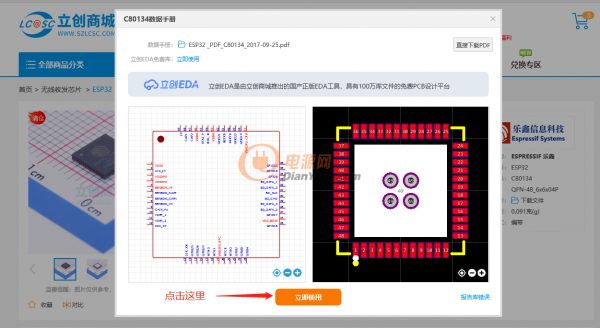

   彈出如下,這里提示建議大家先登錄商城,沒有賬號的的注冊一下,不然無法完成以下操作:

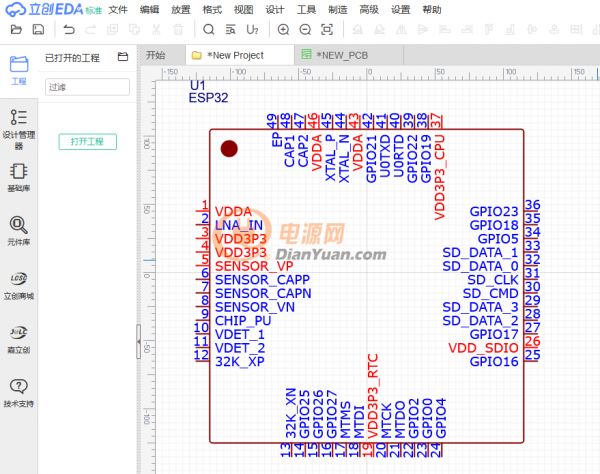

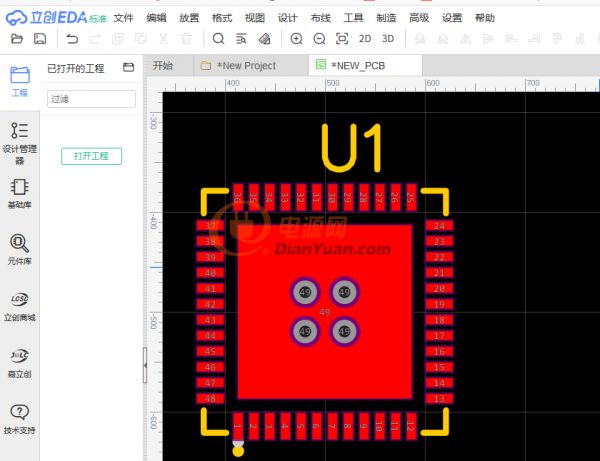

   點擊立即使用會進入到立創EDA在線編輯器,這里我們會看到就原理圖封裝和PCB封裝:

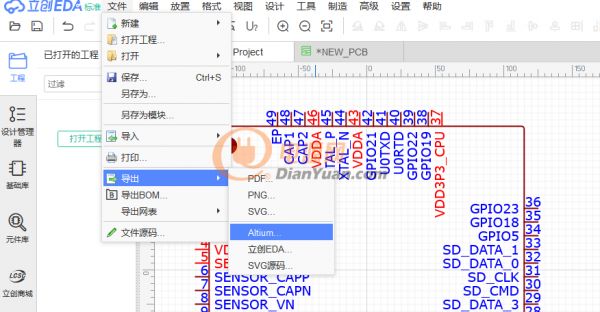

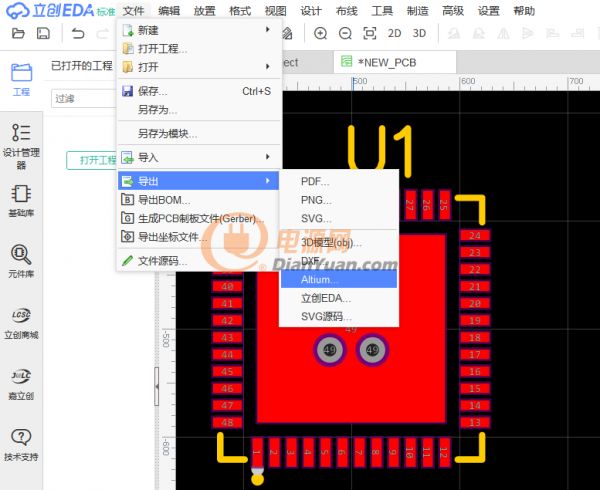

   接下來就需要把這兩個文件下載下來并保存為AD的文件格式，如下：

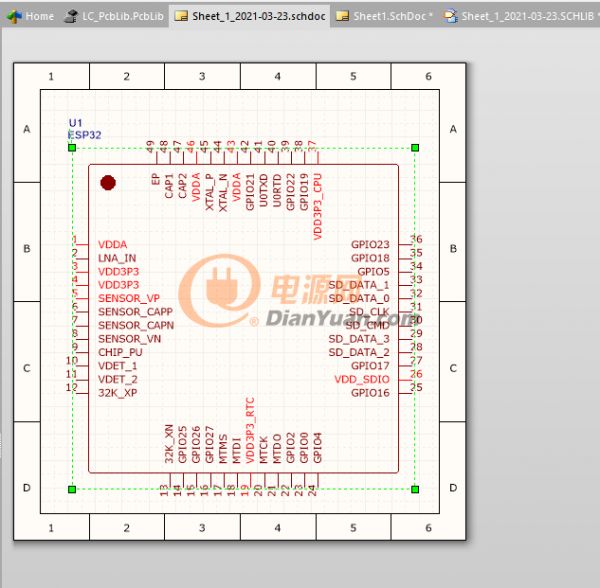

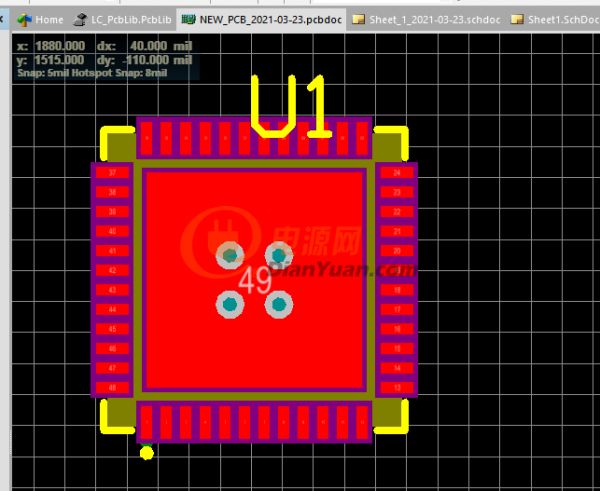

將保存到本地的文件用AD打開,如下:

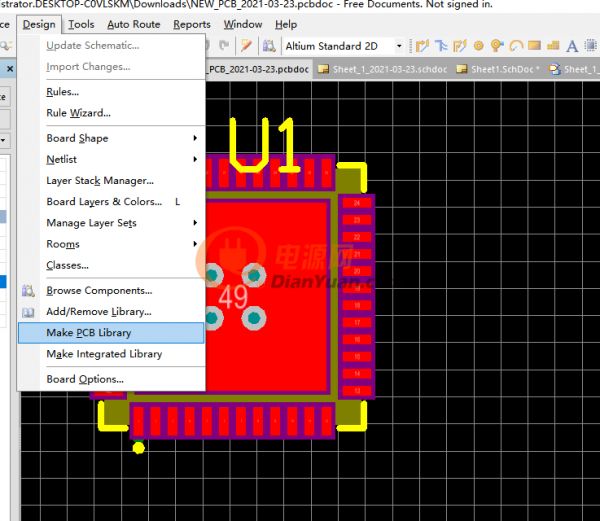

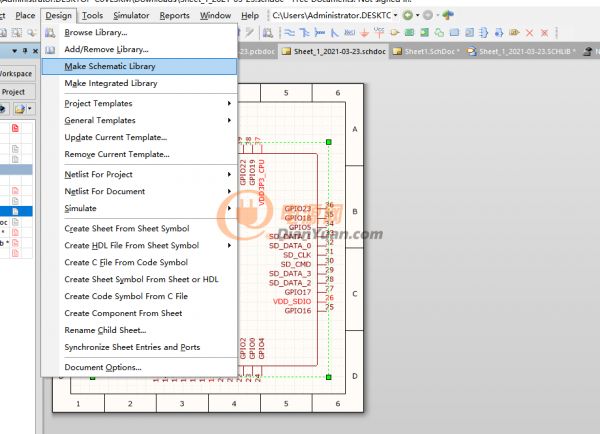

   細心的小伙伴會發現它們都是doc文件,并不是我們我們想要的庫文件,所以這里需要從原理圖和PCB中提取封裝,如下操作:

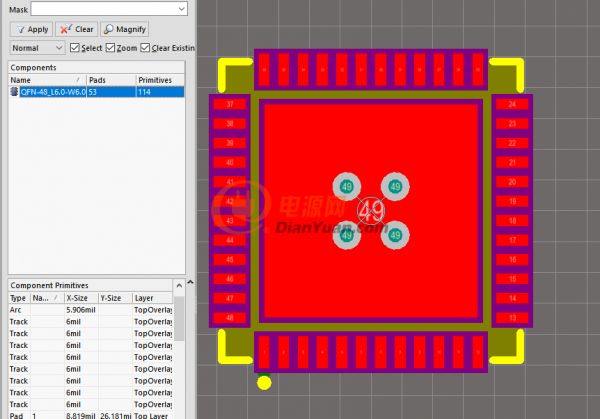

   提取完成以后,會生成兩個lib庫文件,分別為原理圖庫文件和PCB庫文件,如下:

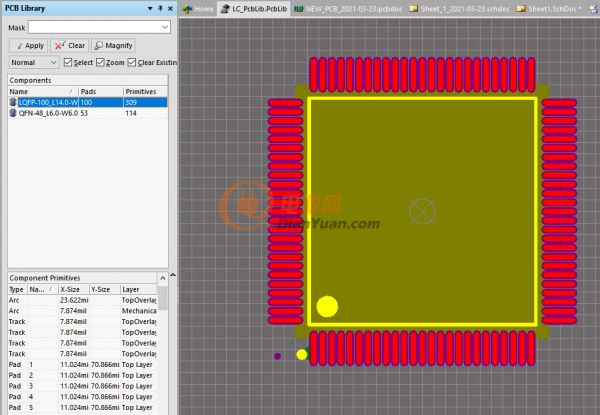

   這個時候,我們可以把這兩個文件拖入我們現有的集成庫工程中,點擊編譯生成對應封裝的元件,當然這樣做并不專業,專業點的做法就是擴展我們現有的集成庫編輯文件,當然也不麻煩,復制粘貼就可以搞定,如下:

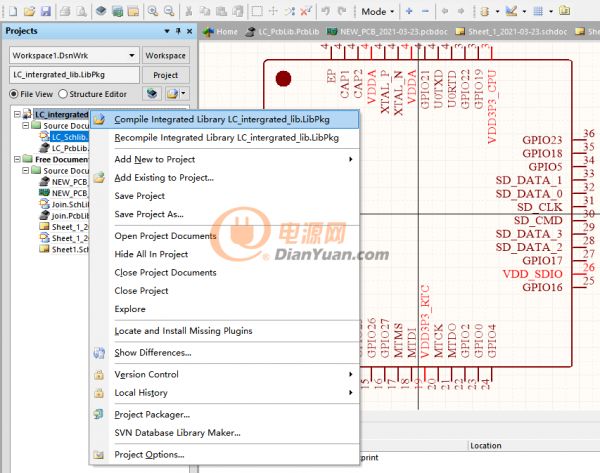

   把他們分別粘貼到我們的SCH和PCB庫中以后,只需要右擊我們的集成庫工程,第一項編譯,等待一小會兒就可以生成對應元件的封裝了:

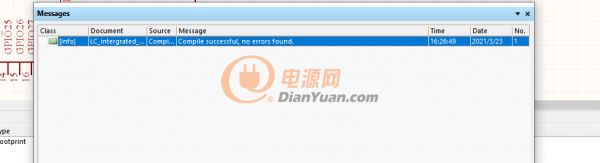

   生成以后建議檢查一下message信息打印,好習慣要養成:

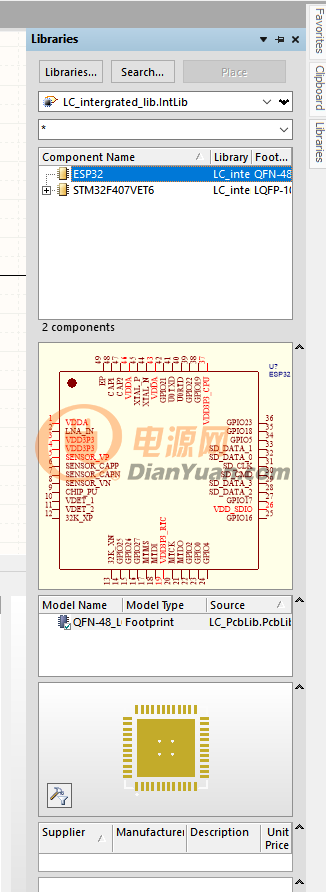

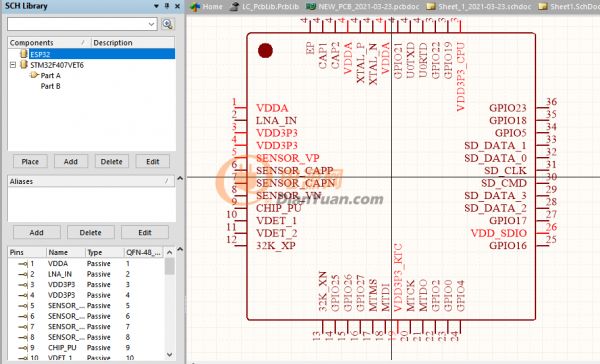

   沒有錯誤哈,這個時候,你看一下右側的library欄中,就會有我們的ESP32的元件了,對應的有原理圖封裝和PCB封裝,如下:

   這個時候我們就可以設計的原理圖中,添加我們新的元件啦:

   你需要什么樣的IC芯片可以嘗試去上面找一找，有的話是不是可以省去很多的麻煩,你學會了嗎?
