一：方案名稱：高壓多段線性恒流 LED 控制芯片-BP5356H

二：方案品牌：BPS-J晶豐源明（自主研發）

三：方案功能及特點

◆ THD<20%

◆ 700V 高壓 MOS 管

◆ 多芯片并聯使用時可節省跳線電阻

◆ 外圍電路非常簡單，驅動器體積非常小

◆ 無需電解電容和磁性元件

◆ 母線電壓變化±20%仍可工作

◆ 超快 LED 啟動

◆ LED 電流可外部設定

◆ 輸入線電壓補償功能

◆ 內置過溫降電流功能，過溫點特調

◆ 采用 SOP8-EP 封裝

四：方案描述

       BP5356H是一款高精度多段線性恒流LED控制芯片， 集成了高壓 MOS 管和 JFET 高壓供電功能。主要用 于驅動由市電供電的高電壓、低電流 LED 燈串。由 于不需要電解電容和磁性元件，LED 驅動器可以實 現小體積、長壽命，并符合 EMI 規定。

       BP5356H 可以通過外部電阻精確的設定 LED 電流， 芯片通過優化分段導通時的電流基準，有利于減小 THD。

       BP5356H 具有過溫調節功能，過溫點可以通過 RTH 對地電阻設置。當輸入電壓過高，或者 LED 電流過 大時，此功能將降低輸出電流。

       BP5356H 集成了輸入線電壓補償功能，在輸入線電 壓過高時，BP5356H 將按照外置的補償電阻減小輸 出電流，保證輸入功率基本不隨線電壓變化。

       BP5356H 內部優化了打線，在多芯片并聯時方便走 線，節省跳線電阻。

五：芯片封裝：BP5356H采用 SOP8-EP 封裝

六：應用范圍：

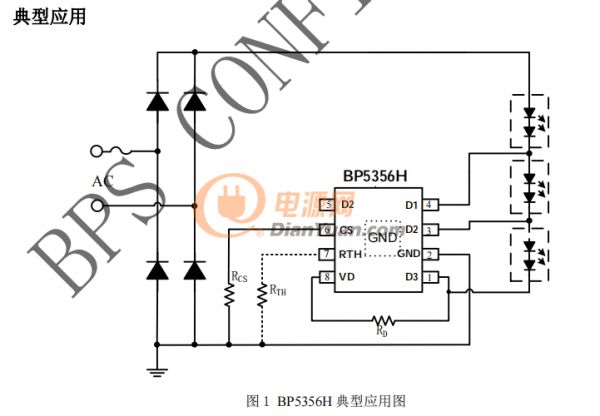

七：典型應用：

八：聯系方式：

QQ：:3400462929       電話：18126115420     李生

可以提供資料和送樣測試,有技術支持，歡迎咨詢。
