【應征入伍】（首發）+晶豐非隔離降壓型省VCC恒流驅動芯片-BP2867CJ-BP2867DJ-BP2867EJ-BP2867FJ-BP2867GJ

一：方案名稱：非隔離降壓型省VCC恒流驅動芯片-BP2867CJ-BP2867DJ-BP2867EJ-BP2867FJ-BP2867GJ

二：方案品牌：BPS-J晶豐源明（自主研發）

三：方案功能及特點

? 無 VCC 電容、無啟動電阻

? 集成高壓供電功能

? 外置防潮 OVP 功能

? 低母線電壓下不閃燈

? Enable 功能兼容開關調色和感應燈

? ±5% LED 輸出電流精度

? LED 短路保護

? 過熱調節功能

? 采用 DIP7 封裝

四：方案描述

BP2867XJ 是一款外置 OVP 降壓型 LED 恒流驅動芯片。芯片工作在電感電流臨界連續模式，適用于 85Vac~265Vac 全范圍輸入電壓的非隔離降壓型 LED 恒流電源。芯片 ROVP 引腳帶 Enable 功能，適用于開關調色和感應燈應用。

BP2867XJ 芯片內部集成 500V 功率開關，采用專利的退磁檢測技術和高壓 JFET 供電技術，無需 VCC 電容和啟動電阻，使其外圍器件更簡單，節約了外圍的成本和體積。

BP2867XJ 芯片內置高精度的電流采樣電路，同時 采用了專利的恒流控制技術，實現高精度的 LED 恒流輸出和優異的線電壓調整率。芯片工作在電感電流臨界模式，輸出電流不隨電感量和 LED 工作電壓的變化而變化，實現優異的負載調整率。

BP2867XJ具有多重保護功能，包括LED短路保護，芯片供電欠壓保護，外置 OVP，芯片溫度過熱調節 等。

BP2867XJ 采用 DIP7 封裝。

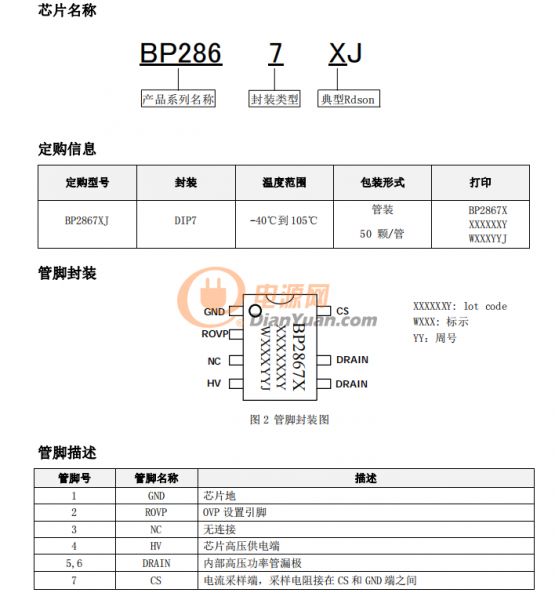

五：芯片封裝：BP2867CJ-BP2867DJ-BP2867EJ-BP2867FJ-BP2867GJ采用DIP-7封裝。

六：應用范圍：

? LED 蠟燭燈

? LED 球泡燈

? 其它 LED 照明

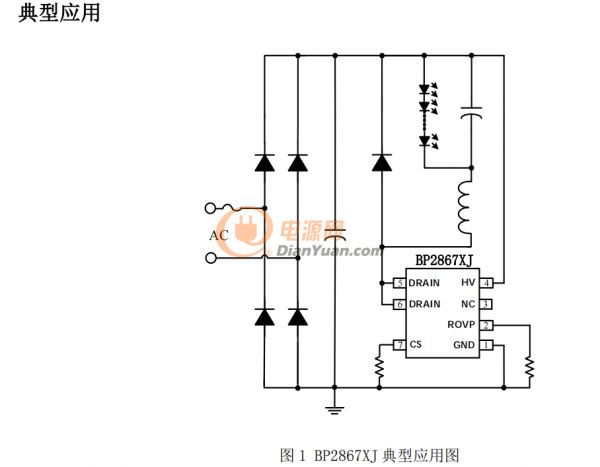

七：典型應用：
