  • 220VAC~480Vac輸入 30V輸出150W 雙管反激，恒流恒壓，功能測試正常，但是下管mos DS波形幅值比上管DS波形幅值高500V左右，請高手指教。

220VAC~480Vac輸入 30V輸出150W 雙管反激，恒流恒壓，功能測試正常，但是下管mos DS波形幅值比上管DS波形幅值高500V左右，請高手指教。

220VAC~480Vac輸入 30V輸出150W 雙管反激，恒流恒壓，功能測試正常，但是下管mos DS波形幅值比上管DS波形幅值高500V左右，請高手指教。

全部回復(18)
正序查看
倒序查看
aiddy.tan
LV.6
2
2021-03-17 18:47

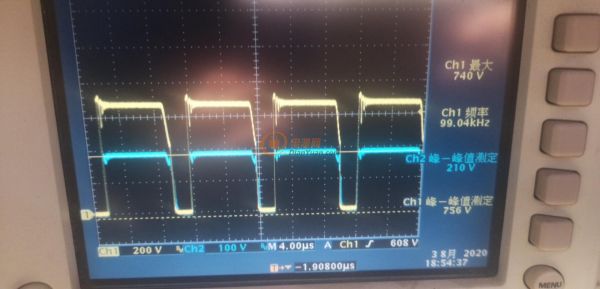

黃色波形為下管，藍色為上管。下管溫度遠遠高上管。

0
回復
jianyedin
LV.9
3
2021-03-18 08:35
測下驅動
0
回復
aiddy.tan
LV.6
4
2021-03-18 11:12
@jianyedin
測下驅動
0
回復
2021-03-18 11:24
@aiddy.tan
[圖片]
波形較差且不對稱。用的什么驅動電路？
0
回復
jianyedin
LV.9
6
2021-03-18 14:05
@aiddy.tan
[圖片]
下管的驅動能力不不足
0
回復
st.you
LV.10
7
2021-03-19 10:20
雙管就這樣了，沒法對稱的。
0
回復
aiddy.tan
LV.6
8
2021-03-19 18:37
@ymyangyong
波形較差且不對稱。用的什么驅動電路？

大俠，有加圖騰，高壓端是隔離驅動。

0
回復
aiddy.tan
LV.6
9
2021-03-19 18:40
@aiddy.tan
大俠，有加圖騰，高壓端是隔離驅動。
0
回復
2021-03-20 09:28
由于兩顆MOS的DS結電容不同導致，可外部并一個50pf/1000V貼片電容試試，如果稍微平衡了一點，就再加大電容直到平衡
0
回復
陳莫全
LV.4
11
2021-03-20 10:08
@aiddy.tan
[圖片]
個人覺得上下管都用隔離驅動電感會好點
0
回復
dy-17JDF5MV
LV.1
12
2021-03-20 10:16
@充電模塊小菜鳥
由于兩顆MOS的DS結電容不同導致，可外部并一個50pf/1000V貼片電容試試，如果稍微平衡了一點，就再加大電容直到平衡
這驅動電路好難調到一置性，最好把T3改為1拖2驅動上下管。
0
回復
aiddy.tan
LV.6
13
2021-03-20 17:10
@充電模塊小菜鳥
由于兩顆MOS的DS結電容不同導致，可外部并一個50pf/1000V貼片電容試試，如果稍微平衡了一點，就再加大電容直到平衡

好的，我試下。

0
回復
2021-03-20 17:49
@aiddy.tan
好的，我試下。

7樓說得對

“雙管就這樣了，沒法對稱的”

這是雙管反激（正激）的通病。兩只MOS不可能同時開關，承受的電壓不一樣，開關損耗不一樣，發熱就不一樣。

造成不同時開關原因不是MOS管的DS結電容，是驅動、GD結電容（米勒電容）、GS結電容，各個管腳引線電感、及溫度變化導致的結電容變化......等等很多因素影響


0
回復
2021-03-21 08:05
@世界真奇妙
7樓說得對“雙管就這樣了，沒法對稱的”這是雙管反激（正激）的通病。兩只MOS不可能同時開關，承受的電壓不一樣，開關損耗不一樣，發熱就不一樣。造成不同時開關原因不是MOS管的DS結電容，是驅動、GD結電容（米勒電容）、GS結電容，各個管腳引線電感、及溫度變化導致的結電容變化......等等很多因素影響
我做過實驗，加ds電容可以平衡
0
回復
aiddy.tan
LV.6
16
2021-03-23 17:23
@充電模塊小菜鳥
我做過實驗，加ds電容可以平衡

在下管并接101/1kV,下管峰峰值下降了100v左右，但上下管還是有有400v左右的壓差。

0
回復
zhenxiang
LV.10
17
2021-03-23 19:53
@aiddy.tan
在下管并接101/1kV,下管峰峰值下降了100v左右，但上下管還是有有400v左右的壓差。
并電容會增大開關損耗。
0
回復
2021-03-23 21:01
@aiddy.tan
在下管并接101/1kV,下管峰峰值下降了100v左右，但上下管還是有有400v左右的壓差。
舍本求末
0
回復
dy-Qdm76yft
LV.4
19
2022-02-12 22:13
@ymyangyong
波形較差且不對稱。用的什么驅動電路？
