最近用VIPer12A做一個非隔離電源發熱嚴重

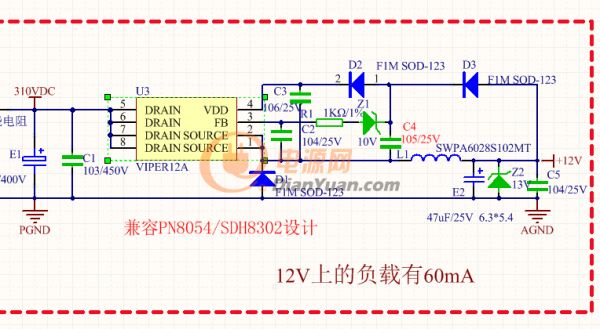

最近用VIPer12A做一個非隔離電源，輸入220V，輸出12V。電感采用MSA54-102M 1mH，電感直流電阻最大為4.8歐姆。整機工作幾秒后重啟，之后反復重啟。反復重啟的時候測量VIPER12表面溫度達到85度.

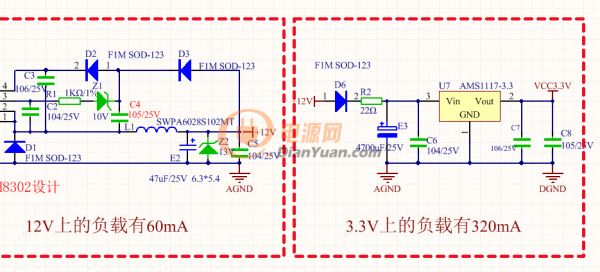

經過計算功耗12V上面60mA +3.3V上面320mA=12*0.06+3.3*0.32=1.776W

按理說VIPER12可以做12V 400mA也就是接近5W，但是現在只有1.776W，遠不夠5W功率，是什么原因發熱這么嚴重呢？

全部回復(11)
正序查看
倒序查看
潤澤芯
LV.3
2
2021-03-03 10:30
會不會拿到國產當中 比較劣質的物料了，有許多國產小牌的貨， 還是不能以規格書資料參數為準的。因為有可能規格書就是隨便網上搜索下載的。跟貨不一致
0
回復
lkings
LV.6
3
2021-03-03 11:19
你沒有考慮DUTY吧,損耗應該不只這麼小.
0
回復
2021-03-04 20:04
@潤澤芯
會不會拿到國產當中比較劣質的物料了，有許多國產小牌的貨，還是不能以規格書資料參數為準的。因為有可能規格書就是隨便網上搜索下載的。跟貨不一致
應該不會吧，都 是立創上面買的元件
0
回復
2021-03-04 20:06
@lkings
你沒有考慮DUTY吧,損耗應該不只這麼小.
不是很明白DUTY呢，我去掉那個WIFI模塊就正常了
0
回復
真武閣
LV.6
6
2021-03-04 22:02
因為非隔離的輸出Ipk=輸入ipk，而viper12的Peak current limitation 就是400mA,所以他在12V輸出時能做12V*400mA≈5W，而3.3V輸出時他還是只能400m所以也就只有一點幾W
0
回復
zdr665
LV.4
7
2021-03-05 08:52
2021-03-05 08:59
@真武閣
因為非隔離的輸出Ipk=輸入ipk，而viper12的Peakcurrentlimitation就是400mA,所以他在12V輸出時能做12V*400mA≈5W，而3.3V輸出時他還是只能400m所以也就只有一點幾W
謝了兄弟，也就是說按流過VIPER12的限制 電流0.4A來保護的，并不是按功率來的 12V上的60mA+3.3V上的320mA，剛好接近0.4A的限制 值 ，所以就反復保護了
0
回復
2021-03-05 11:16
@zdr665
原理圖太小都看不清晰,我傳三份資料上去或許對你有幫助/upload/community/2021/03/05/1614906049-63913.pdf/upload/community/2021/03/05/1614906117-64259.pdf/upload/community/2021/03/05/1614906219-64160.pdf
好的謝謝，     我重新上傳了原理圖了
0
回復
zdr665
LV.4
10
2021-03-05 11:49

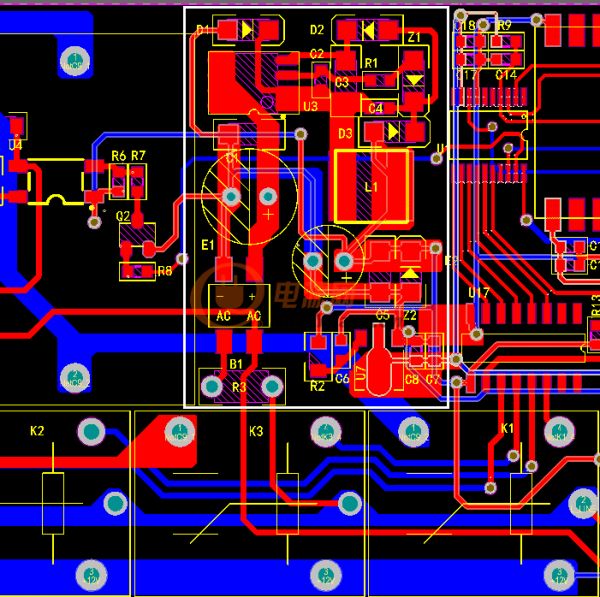

F1M  SOD123 按12V 400mA設計，電流余量太小了；選擇2A的二極管，SMA封裝試一試，下次布PCB板時走線加粗些。
0
回復
2021-03-26 11:09
@Cheas_Tong
不是很明白DUTY呢，我去掉那個WIFI模塊就正常了
總功耗計算都錯了，WIFI模塊你是線性降壓，按你320mA電流，就有12*0.32=3.84W功耗，加上其他用電發熱很正常
0
回復
pzg1989
LV.4
12
2021-03-26 11:25
樓主，我看了你的描述，首先你的功耗計算是錯的，你要將3.3V的功耗折算到12V那邊去，而不是直接計算3.3V的功耗加12V的功耗，另外WiFi模塊的供電電流要按模塊的峰值電流計算功耗
0
回復
