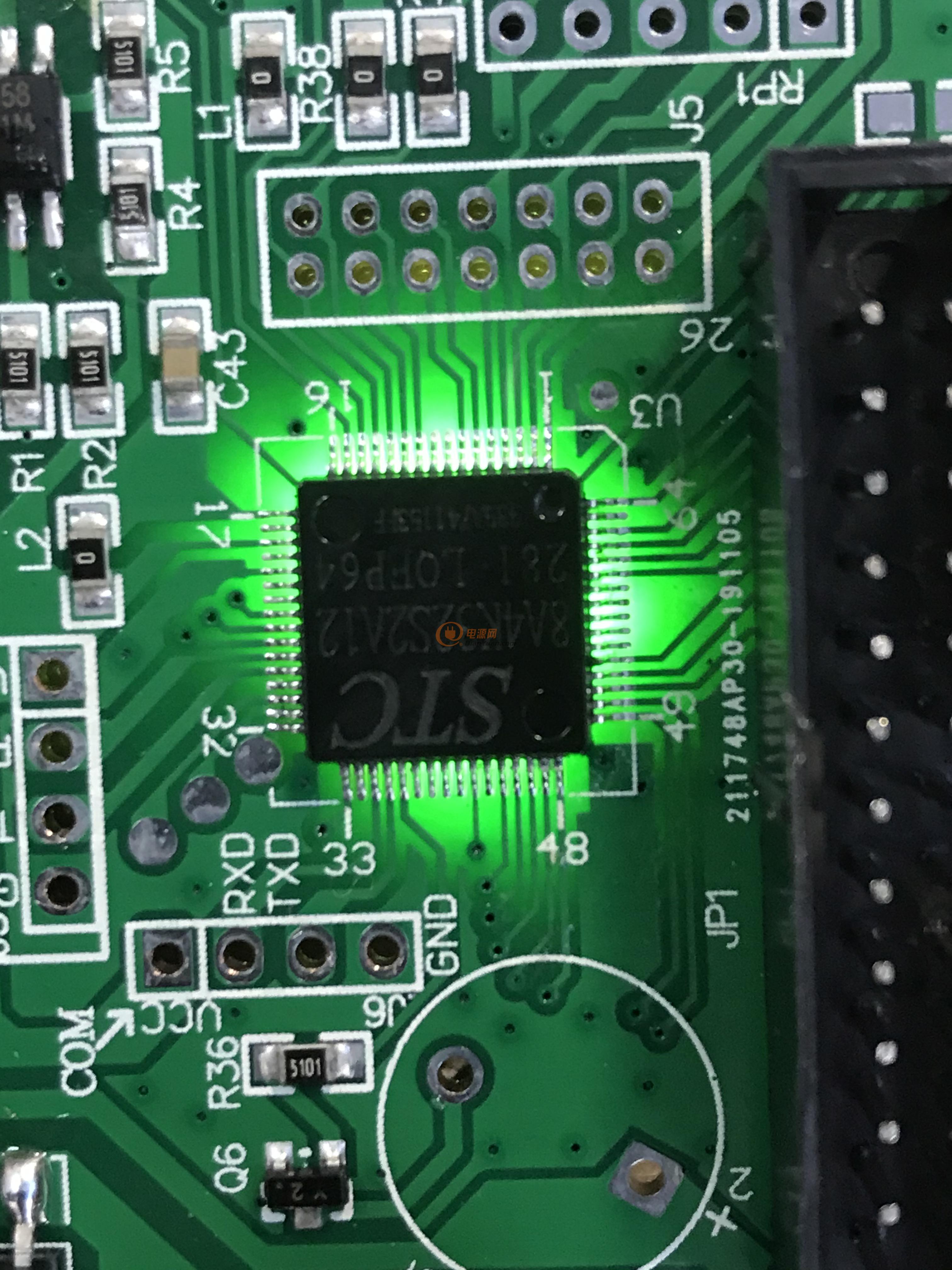

這4腳的單片機把我焊得夠慘的。焊接經驗 焊錫使用不環保65度，烙鐵溫度270℃左右。先短路，再挑開。焊這家伙的時間可以把其他芯片挨個焊個遍了。哈哈。實屬不易。

這4腳的單片機把我焊得夠慘的。焊接經驗 焊錫使用不環保65度，烙鐵溫度270℃左右。先短路，再挑開。焊這家伙的時間可以把其他芯片挨個焊個遍了。哈哈。實屬不易。

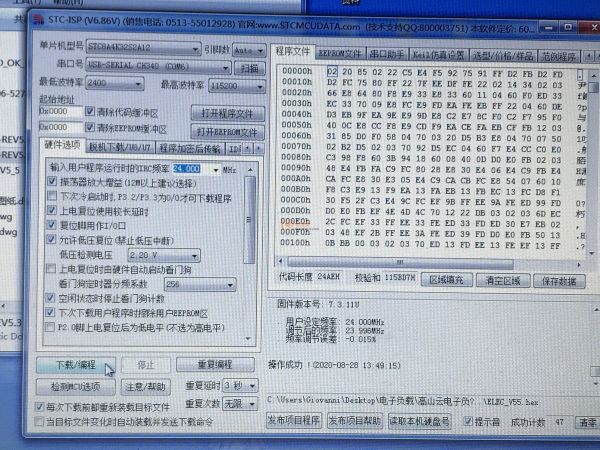

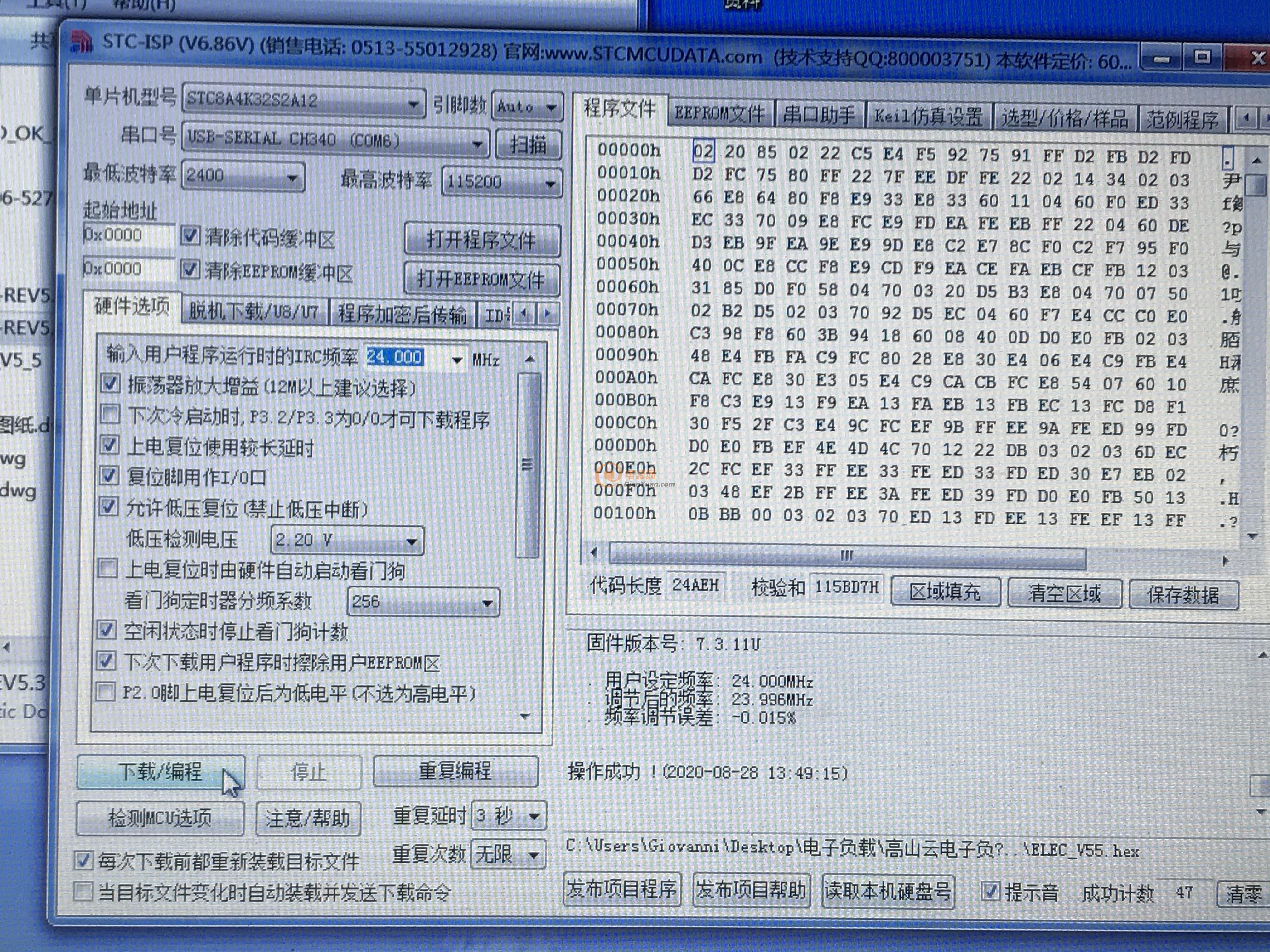

單片機焊完后 程序燒錄，使用STC燒錄器。

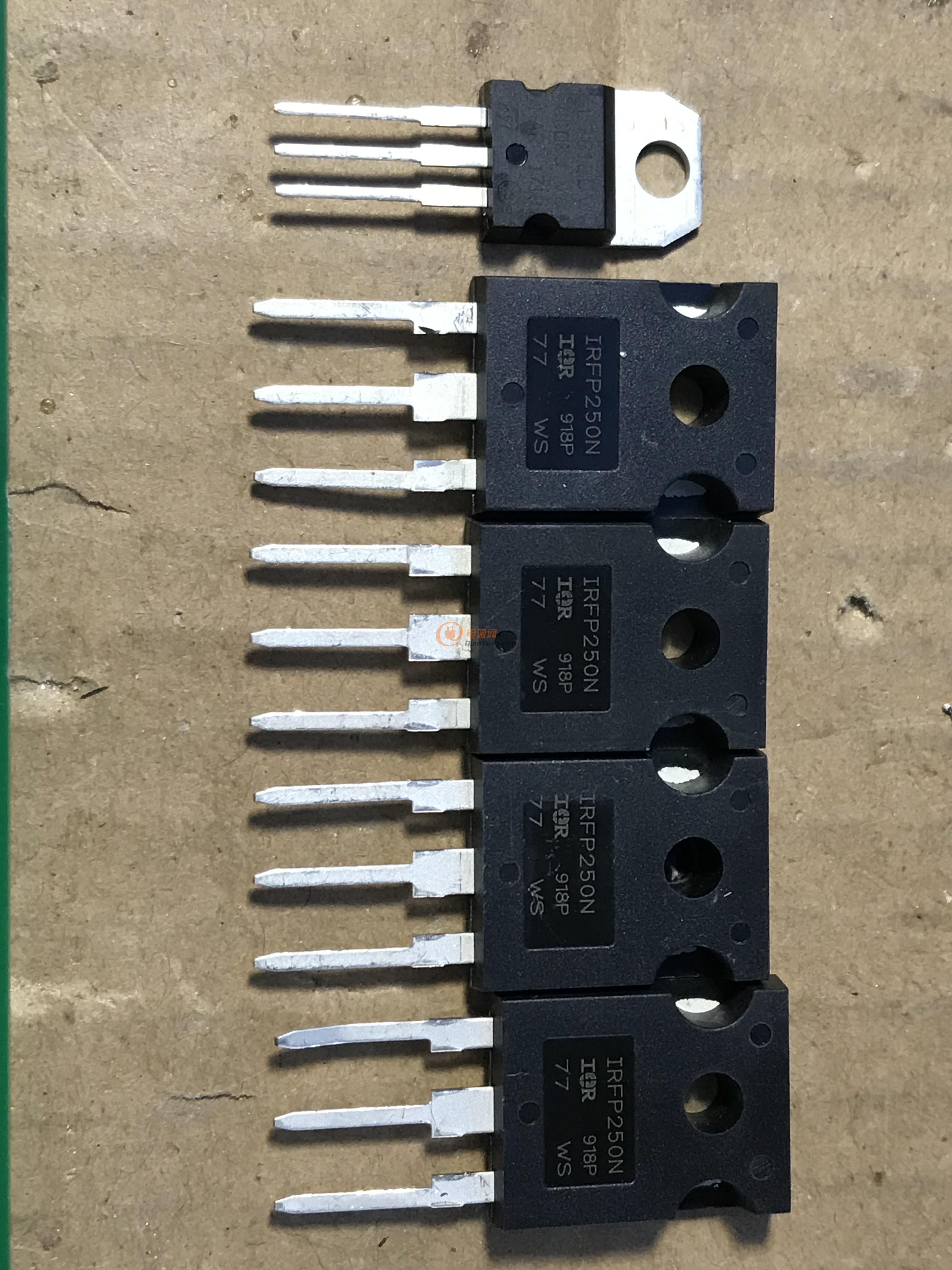

MOS和7812來個全家福。

畫尺寸，定位，準備動手打孔

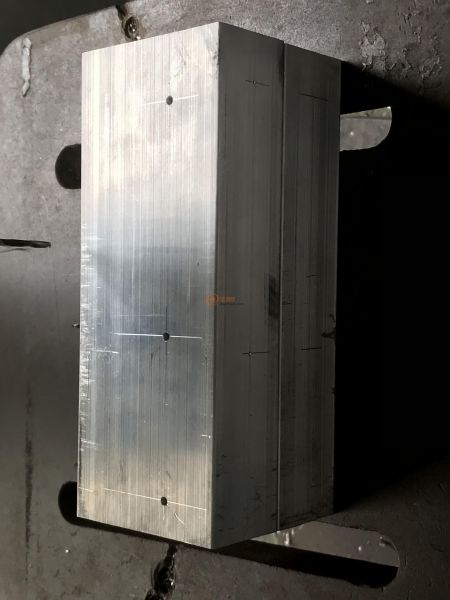

打孔，螺絲全部使用M3，所以孔選擇2.3mm，攻絲3mm

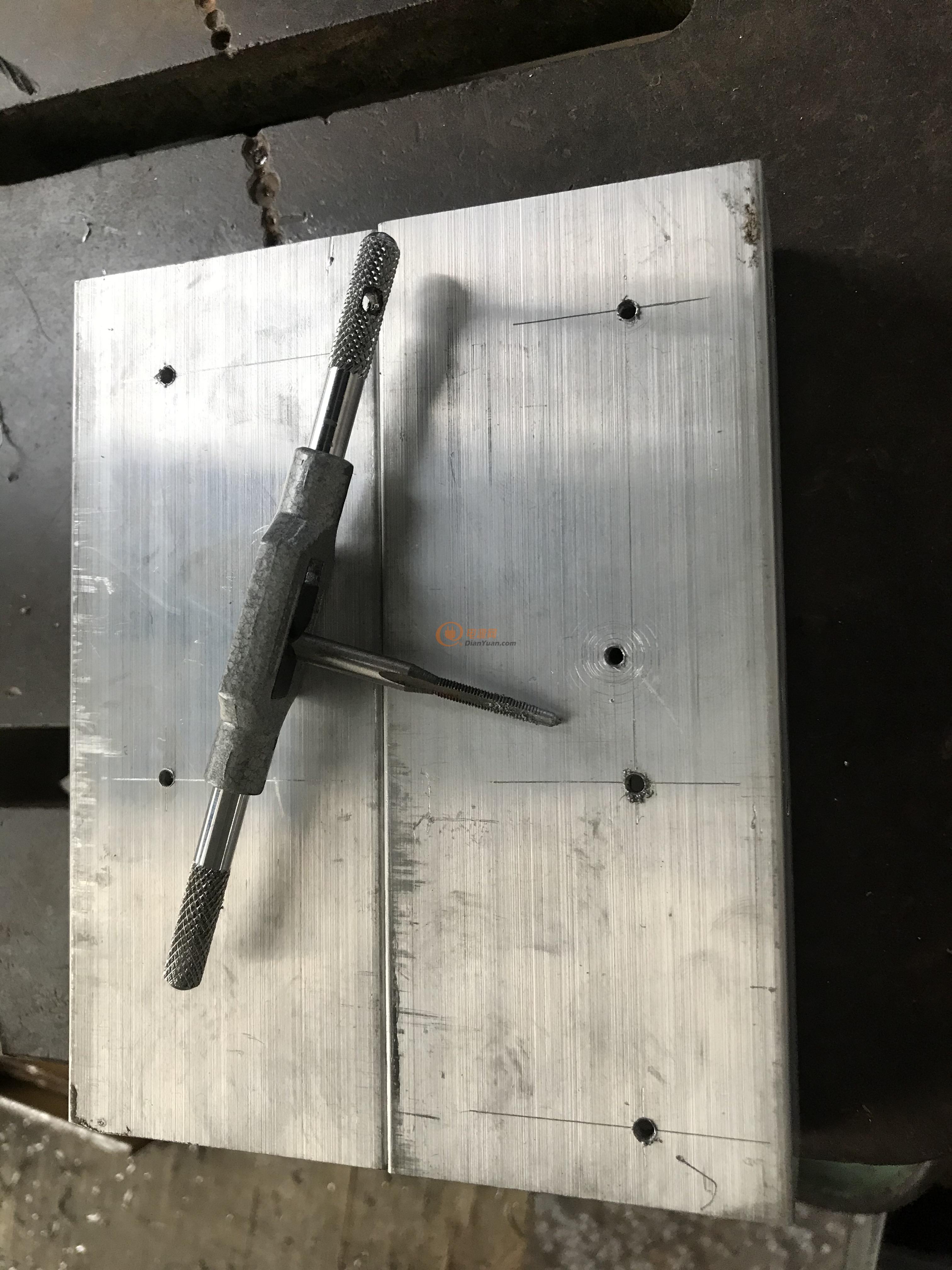

攻絲完成，絲錐合影。攻絲小提示：每次攻絲絲錐一定要涂上潤滑油，不然鎢鋼的絲錐也被鋁型材打敗。攻絲后記得倒角。

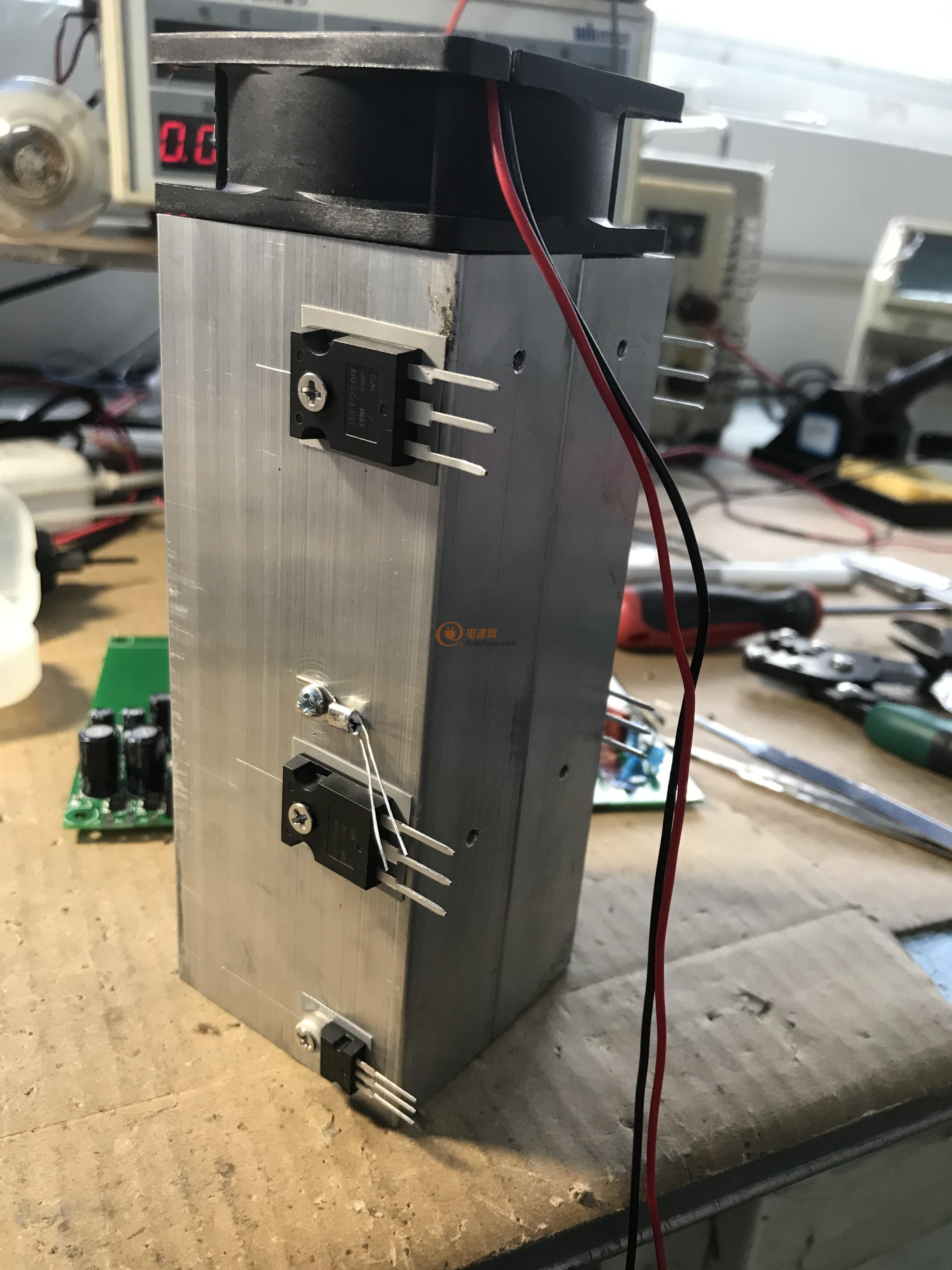

鎖上管子后的散熱器

硅膠按鍵擺放，定位與固定螺絲安裝，螺絲上均放置一個螺帽，以限高。

按鍵板與顯示板安裝。

顯示板雛形。就像是未加修飾的臉龐。哈哈哈

先用穩壓電源供正負電源，看看有沒有焊反材料。

首次上電，完美通過。供電±15V電流0.07+0.01A

帶載測試 CC模式帶載，它的電流是緩慢一點點上升的，而非市面上購買的電子負載一步到位。1A 2A測試正常，但是設置3A 4A，它只能帶到2A。奇怪。

波形測試，先從采樣電阻和MOS驅動信號入手

加入外接電源前，MOS驅動腳10.8V，加入后，1.6V。（電子負載默認0.2a）

系統最大限制10A。

階梯波形，每個臺階就是電子負載的一個動作，逐步增加導通電壓，以加大導通電流。所以電流會慢慢上升，而不是一次性到位。這樣可以保護電源和電子負載，缺點是比較慢。

設定7A，電源最大輸出6.2A，所以MOS驅動信號被拉到最大了。這個不知道會不會有隱患。MOS現在是直通的導通電阻最小。 使用的電源是自家做的CC CV 0V起調的，所以0.7V也可以滿電流工作。

接下來測試采樣電流信號放大。U7 OP07

實測放大倍數9.2倍。示波器測量，可能不是特別精準。

DAC7512 串行輸入DAC

不帶載狀態

帶載1A

帶載2A

帶載5A

帶載10A

12位DAC，把單片機輸出的數字信號，轉換為模擬信號。

U5 OP07 電壓跟隨器，緩沖用？

外掛ADC  ADS7841E

2倍放大

DAC給出的信號與康銅絲采樣信號做比較，運放經過CD4053三組 2通道數字控制模擬開關后給驅動MOS的運放。

嘗試一下反接，反接之后電源只有電流，沒有電壓呈現短路狀態，電子負載的功率MOS的體二極管在作用，相當于電源直接加在一個二極管上。

帶10A，兩個mos的采樣電阻電壓（采樣電阻50毫歐）

喂，這示波器測小信號可是真的不準。

萬用表測量出來 117mV  110mV  129mV  124mV  計算9.6A接近實際10A。

10A滿載帶了幾分鐘，散熱器的溫度極其高，風扇已經無法帶走這些熱量。長期10A怕是懸。

文本編輯好放在word的，，，粘貼過來都亂了。圖片也得手工一張一張添加。。。有啥好辦法不。。。不太發帖子。不太會用。

電子負載到這里。基本上是已經可以用啦。

電子負載不存需要低導通阻抗這個概念。

因為電子負載工作的時候，是工作在線性放大區（超大導通阻抗區域）

舉個例子：當輸入24V，需要輸出3A的時候，Pmos_ds上所需要消耗的能量是24*3A=72W

你這邊所列舉的低導通阻抗概念，是在完全導通狀態下的。不適用電子負載，電子負載是工作在不完全導通（線性放大區）狀態下。

我測試的波形里面有幾個波形你可以找一下，在導通不同電流的情況下，MOS給的是不同的Ugs。

我負載到今天才把原包裝打開 看了看   找了一個散熱  醞釀當中

請教一下 給這個STC燒程序的問題     插上燒錄器   打開軟件  點擊升級  顯示正在檢測目標單片機   沒有任何   單片機供電正常

下載器里面的單片機型號要選擇正確，同時串口也要選擇正確

木才料在哪里買的發下鏈接

老哥，怎么聯系你呢？我的QQ195277452

坐等后續。。。。。。！

樓主，也買了這個套件，我的裝后點亮屏了，按鍵正常，但檢測不到輸人電壓。測試發現信號有給到4053 3腳。懷疑mcu工作不正常，mcu來的時候有燒好程序嗎？還是一定要更新才能正常？

沒一點用，電子負載又不是工作在開關模式。   這個應用應該要找OSA大的管子。

我做的電子負載工作在開關模式，接了個多功能的OLEDD電壓電流表，可設定上下限電壓，電流報警（蜂鳴器拆安全出口指示燈）并有輸出信號方便控制電路通斷，各種電量計量有通訊口方便看電池曲線，就是電流設定要用電位器，不能數字設定，屏小了點。網上找的圖LM324.萬能板搭焊的，后來發現網上有賣電路版的。不工作在開關狀態的電子負載發熱大。
