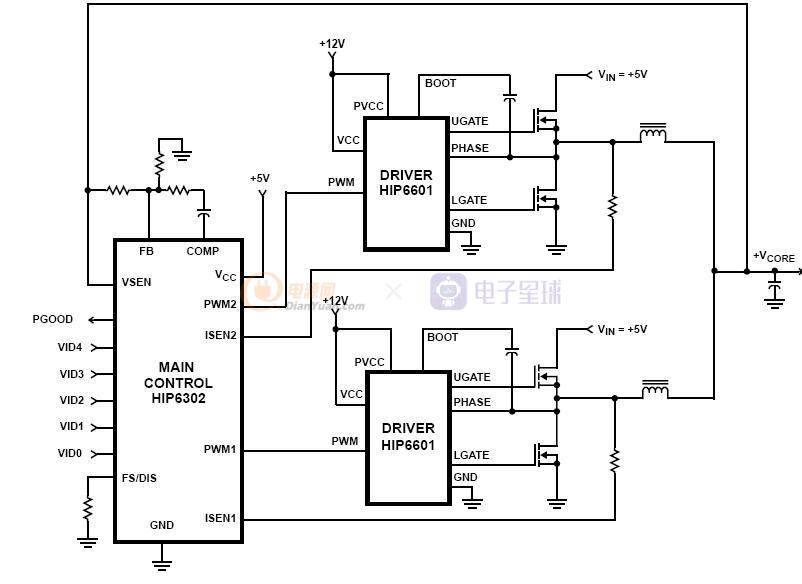

我做實驗時,PGOOD也是懸空的,VID0-VID4都接地,這樣參考電壓就是1.85V,我的VSEN倒是沒接地(以后接地試試),VSEN端接1.8V左右的電源,保證不會發生過壓保護讓芯片正常工作.我也試過給COMP端加電源,改變COMP端電壓大小來試著改變輸出脈沖占空比,可沒實現脈沖占空比的調節.然后我在FB端與COMP端加一個10K電阻,在FB端再接一個10K電阻出來,給電阻另一端加電源就可以實現脈沖占空比的調整.通過分析HIP6302原理圖,將電源直接接COMP端應該可以實現占空比調整,可不知道為什么不行?
   然后,測得HIP6302輸出大概5V的脈沖(脈寬可調了),應該是正常的,然后給驅動HIP6601的VCC和PVCC都加12V電壓,自舉電容現在用的104,之前103也用了,沒發現什么不同.這樣,測得UGATE端和LGATE端波形互補,幅值為12V,但UGATE端波形不是從地到12V,大概是從4V到12V,我想可能是電容沒有充好電的緣故.
   正真的問題是,將波形一加到BUCK同步整流電路上,還沒給BUCK電路上電HIP6601的驅動脈沖信號就不見了,然后再測HIP6302上的波形也沒了,應該是HIP6302停止工作了,我換了多個芯片多試過了,可效果都一樣.對了有一點忘了,我現在是工作在開環狀態,誤差放大器補償也沒接,電流采樣端也沒接,不知道有沒有影響.
  我覺得開環工作應該是可以的,可就是不行,我在花了太多的精力,希望幫忙好好看看!
