一：方案名稱：SLM201A高端燈條燈帶廣告燈箱線性恒流驅動

二：方案品牌：數明半導體

三：方案特點

      1.寬輸入電壓范圍： SLM201：4.5-24V，外圍極簡，固定電流檔位

      2. 低壓差工作，最低支持0.3V壓差恒流

      3. 高可靠性，內置過溫調節，SLM201的過溫保護功能在芯片結溫達到135℃ 時，啟動線性降電流功能，從而在降低系統功耗的同時，不會造成LED閃爍。

四：方案規格

· 線性恒流LED驅動

? 15 ~ 60mA, 10檔恒定電流選項，無需外部電阻設定電流

? 寬輸入電壓范圍： 5V ~ 24V

? 電源轉換效率高達98%

? 超低drop-out壓降（20mA驅動時，低至300mV）

? ±5%輸出電流精度

? 電源及負載調變率0.1%/V

? 芯片接面工作溫度 -40℃～125℃

? 具有芯片過溫保護功能，線性限流

? SOT23-3無鉛環保封裝



 五：應用范圍?



標識牌照明模組（商標、指示牌、倉庫存儲、停車場等）

發光字

燈條、燈帶

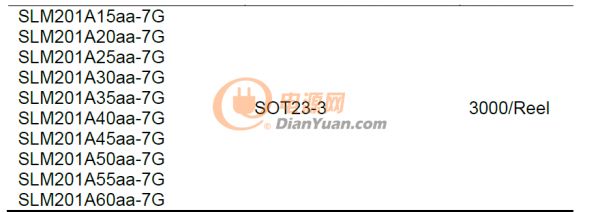

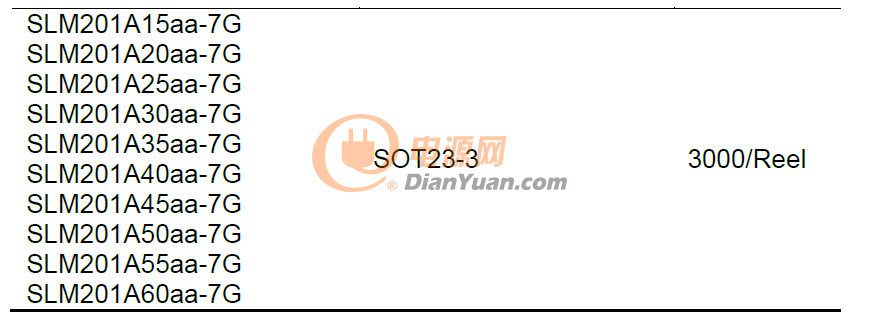

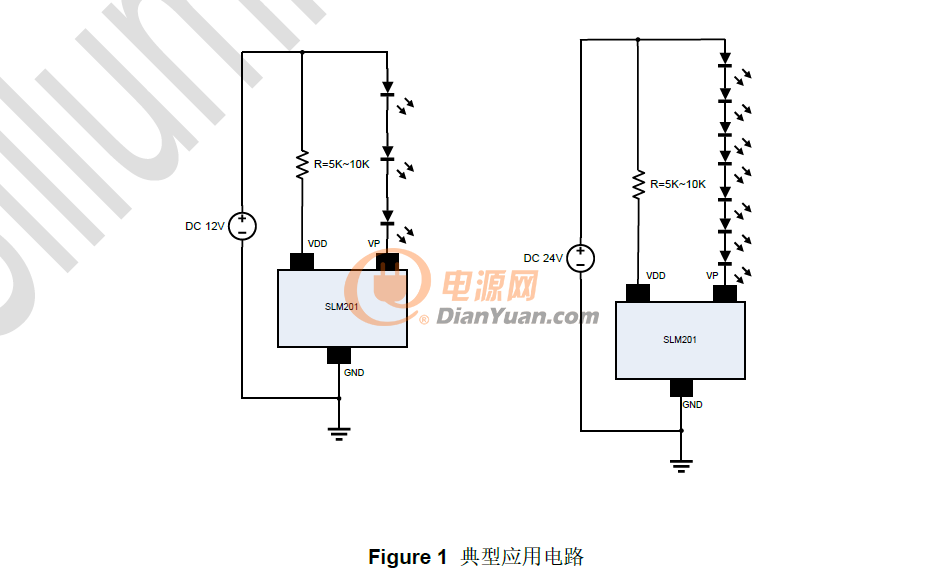

六：電路圖及檔位
