IR2153總是不正常為那般
維修一塊電源板，測量IR2153已經損壞，拆除IR2153，測量各元件基本正常，但C2、C3不能確定容量。買來新的IR2153，裝上去，然后在220V端串聯100W燈泡，電上試驗，測IR2153各腳 電壓是1、8腳 14.7V，與供電電壓一致，沒2腳 無電壓 ，3腳 電壓約5V，5腳 為0,7腳 電壓13V。正準備斷電，突然燈泡亮了。兩個場管爆了。難怪網上有人說，這個IC就是為了賣MOS的。到底是我買的IC有問題還是電路本身的問題？如果是設計問題，這電源 用了幾年才壞，現在就是懷疑電路有壞的地方，但這種IC用的人太小了，網上只找到應用圖，加上我對這種電路不熟悉，現在無法繼續維修了。已經代換了10個IR2153,均如此。請大家多多指教。謝謝
全部回復(9)
正序查看
倒序查看
@zheng39680

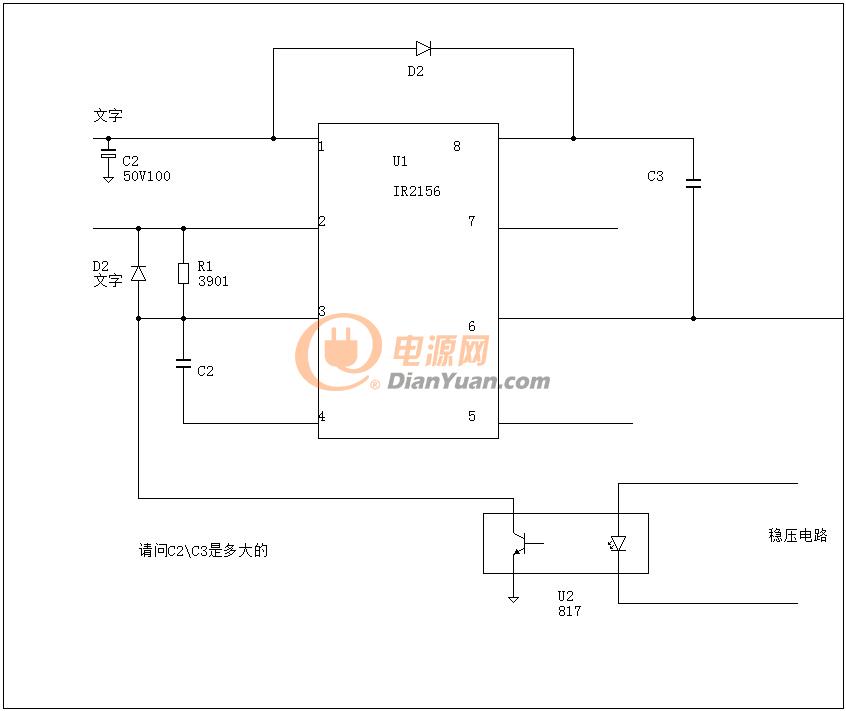

還是不行。上完整電路圖。這個電路與官方的電路不一樣。它的3腳電容并沒有串在2腳的電阻上充電，因此，2腳得不到充電電流，產生不了鋸齒波。這是什么原理？大家幫幫我吧。爆了好幾個MOS了。好奇怪，IR2153沒有輸出也爆MOS。[圖片]
我對IR2153太熟悉了，研究了好多年。
你說7腳電壓是13V，就不太對了，只要下臂沒有驅動輸出時，7腳電壓才會是高電壓，另外，它的2腳是輸出方波的，電壓不會是零的，你說3腳電壓是5V，但是IR2153的3腳只是輸入電壓檢測端口，它沒有電壓輸出能力，不會輸出電壓的，它僅用來檢測2腳輸出的方波對振蕩電容的充電閾值。
肯定哪里出錯了，要么你買的IR2153是假的。
要用示波器看波形。
