反饋調節部分，1腳是反相輸入，2腳是正向輸入，3腳是運放輸出，通常3腳和1腳連在一起，做反饋補償，3腳輸出和7腳上面疊加1.25電壓進行比較，進而調節占空比。其中運放通過一個三極管連接到8腳，當8腳電壓比較低，也就是緩起的時候，可以限制運放的環路輸出，達到軟起的目的。8腳是如何緩起以及控制的了，我們通過仿真建模詳細論述。

8腳連接電容到地，一個9uA的恒流源對電容充電，電容的大小決定了緩起的時間長短，這里做了一個5V的電壓限制，緩起最高到5V，當電壓緩起到5V的時候，U3比較器輸出為高，此時假設電路沒有過流故障，也就是ILIM腳電壓低于1.2V，U4的輸出Q為低電平，Q非為高電平，U5的輸出Q為低電平，此時SS腳電壓保持在5V，緩起完成，進入正常工作狀態；當ILIM高于1.2V，也就是出現過流故障，此時U2輸出為高，RS觸發器U4輸出Q為高，RS觸發器U5輸出Q為高，SS腳電容則以恒流源250uA進行放電，當放電到0.2V，RS觸發器U4復位，Q非輸出為高，RS觸發器U5也復位，Q輸出為低，SS腳電容則又以9uA電流進行充電，從復上述步驟；當在緩起過程中出現故障，則SS腳充電不受影響，直到5V，然后放電到0.2V觸發器復位，重新判斷狀態，也就是故障會鎖存到下一個緩起周期。

色部分即為SS腳電壓，藍色部分為ILIM腳電壓，當ILIM腳變高的時候，SS腳電壓會繼續充電直到為5V，觸發器置位，然后放電復位，進行下一個緩起狀態。

其它芯片內部功能不做過多描述，建模按內部模塊提供的邏輯即可。

為了有波形輸出，一些腳位進行了電壓的置高或置低，對于電壓模式，可以用INI腳做反饋電壓，NI腳做基準電壓，調節環路輸出，從而控制占空比。

環路輸出和三角波的切割，產生占空比。（未完待續，下貼介紹如何進行芯片設計）

第一步，畫出上面的芯片內部功能模塊圖

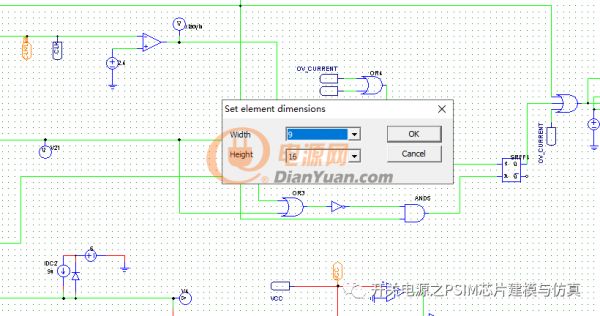

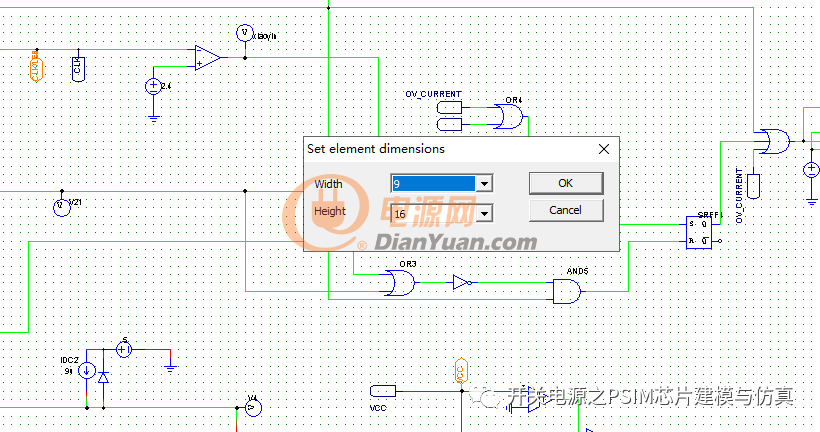

第二步，根據芯片的封裝腳數和腳位確定，芯片的擺放方式

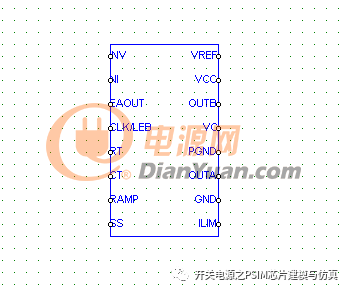

2、查詢芯片腳位名稱，按芯片封裝順序，添加引腳Subcircuit(Place Bi-directional Port)，按順序添加

創建好的芯片，雙擊芯片會出現內部功能模塊圖，根據新創建的芯片，我們搭一個推挽電路，電壓模式閉環控制，注意芯片的封裝圖需要和仿真原理圖放在同一目錄下。

整個原理圖如上所示，變壓器匝比1：12，輸出穩定150V，負載7.5歐姆，整個閉環控制的原理是通過光耦進行輸出反饋，反饋電壓接到NI腳，將INV和EAOUT連在一起，整個運放就是一個電壓跟隨器，也就是EAOUT的電壓就是NI端的電壓，這個電壓和RAMP上面的電壓疊加1.25V之后進行比較，切割三角波，調節占空比。
