搞個圖上來,你說的并不清楚

這是為了防止對太陽能電池的“反充”而設計的,你沒看到是MOS管嗎?如果你換成了普通三極管,就不用這樣接了.
MOS管內部有一個續流二極管(又叫阻尼管),它截止后,只要有反向電壓,它還是能通過這只管有電流的,用在太陽能電池上,就會出現白天太陽電池給蓄電池充電、晚上蓄電池又給太陽電池反充電現象.反接一只管,就可以避免這種情況了.

不,這兩個續流管在這里完全沒用,反而為了避開它帶來的副作用而頭疼,所以才會出此下策,用兩只管怪異的接在一起.
如果能找到不含二極管的MOS就好了,但目前市場上還沒有.

那為什么不在充電回路中直接串一個二極管,你的意思是說,充電時電流是由Q2,Q3續流二極管(又叫阻尼管)來進行的.

那為什么不在充電回路中直接串一個二極管來直接替代Q3.

**此帖已被管理員刪除**

簡單的說就是二極管的損耗大于MOS

呵呵我還沒有QQ,現在能申請嗎?要不要錢?

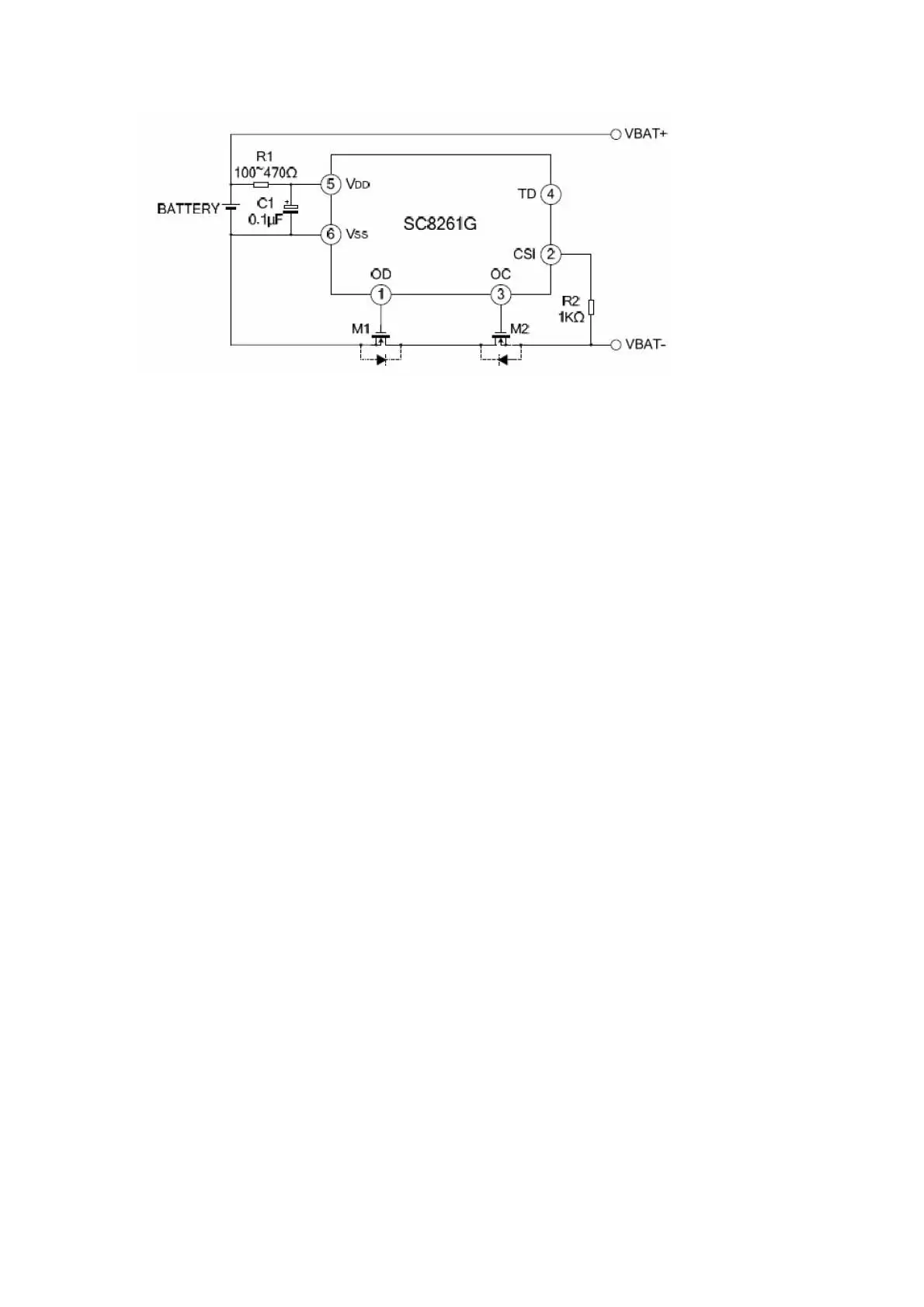

你看一下這個就明了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/347041217581735.jpg');}" onmousewheel="return imgzoom(this);">

這問題困我好幾天了,希望能幫我仔細解釋一下.

那充電的時候M2是如何導通的.

你好!那3腳是如何控制M2導通的?如只是仿反充,何不用二極管.

哥們,我以前搞過很多太陽能控制器,也想幫你,但是實在打不開你的圖,可不可以搞成pdf,word什么的,讓我打得開.

想不明白充電的時候M2是如何導通的.

請教一下,誰能幫我分析下這種電路,光電池與蓄電池的地是被兩個MOS管隔開,那有什么好方法來采樣光電池電壓呢?

Q2受IC1D的輸出控制,當電池電壓小于某一定值時(估計為過充值);Q2導通,允許充電,否則,Q2斷開,禁止充電.
Q3受IC1B的輸出控制,當太陽板電壓大于電池電壓時,Q3導通,允許充電,否則禁止充電.
但是此電路有D10(1N4008)作為防反充二極管,就不知道Q3的作用了.

**此帖已被管理員刪除**

樓上的你是不是賣方案的？

這個問題誰來解答一下？
