1.方案名稱：H5118 0-10V調光 PWM調光戶外景觀、舞臺燈、RGB智能照明高輝共陽調光方案

2.品牌名稱：惠海半導體

3.H5119L方案特點：

H5119L是一款目前舞臺燈、智能家居照明、戶外亮化照明、攝影照明市場最低成本、價格最優勢，性價比最高、性能優越且調光效果很好的一款降壓恒流調光驅動器，可有效降低LED驅動成本

H5119L是一款專業用于LED智能調光照明無頻閃應用解決方案的DC-DC BUCK降壓恒流驅動器，外圍元器件極少，調光效果好，共陽極，抗干擾強，易過EMC等特點

H5119L支持65536級高輝度調光，輝度調光比65536：1，支持高輝高刷，調光頻率范圍1KHz-25KHz

①輸入電壓范圍：5V-100V輸入電壓，支持200W以內輸出功率

②調光模式：模擬調光/線性調光/PWM調光/0-10V調光，無頻閃，調光深度0%-100%,調光曲線好

③工作頻率：降壓恒流模式，平均電流檢測【對電感一致性要求不高】、最大工作頻率1MHz

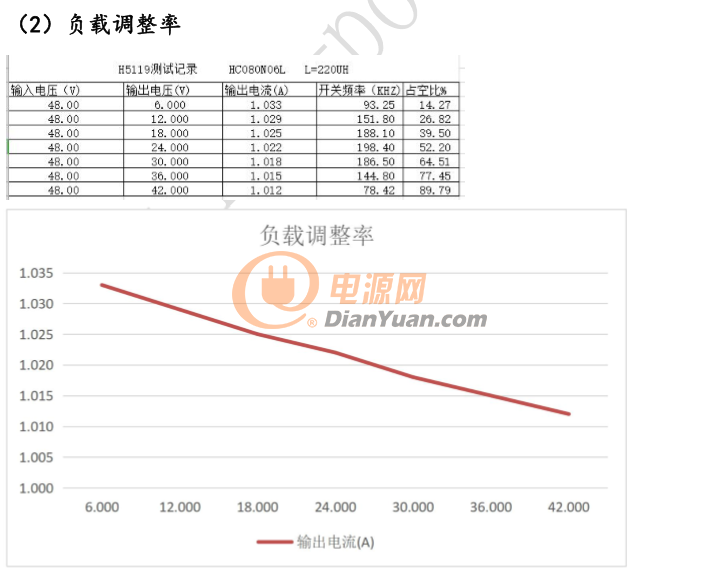

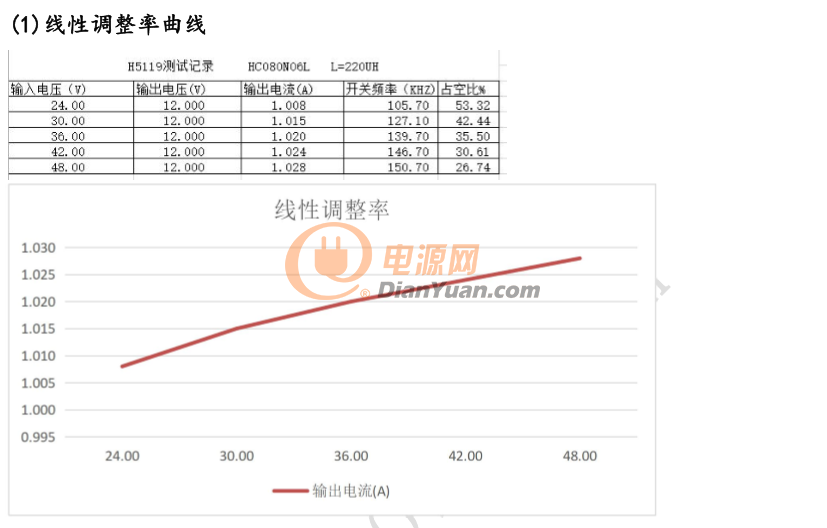

④特點功能：1%恒流精度，超高線性調整率及負載調整率，耐壓100V，輸出電流5A，共陽極輸出，調光一致性好，低亮調光不閃，支持高頻調光，調光頻率1-25KHz范圍，65536：1級高調光輝度，超強抗干擾能力，易過EMC，多路共陽極互不干擾

⑤保護：LED開路保護（OVP）、LED短路保護（SCP）、過溫保護（OTP線性下降）

H5119L 5-100V輸入，外置MOS，輸出電流5A

H5118 5-55V輸入，  內置MOS，輸出電流3A

H5116 5-60V輸入 ， 內置MOS，輸出電流2A

H5112A 5-100V輸入，內置MOS管，輸出電流1.3A

4.應用范圍：調光電源、RGB電源、舞臺燈控制板、攝影燈控制板、Dali調光、DMX512調光、智能家居照明、戶外景觀亮化

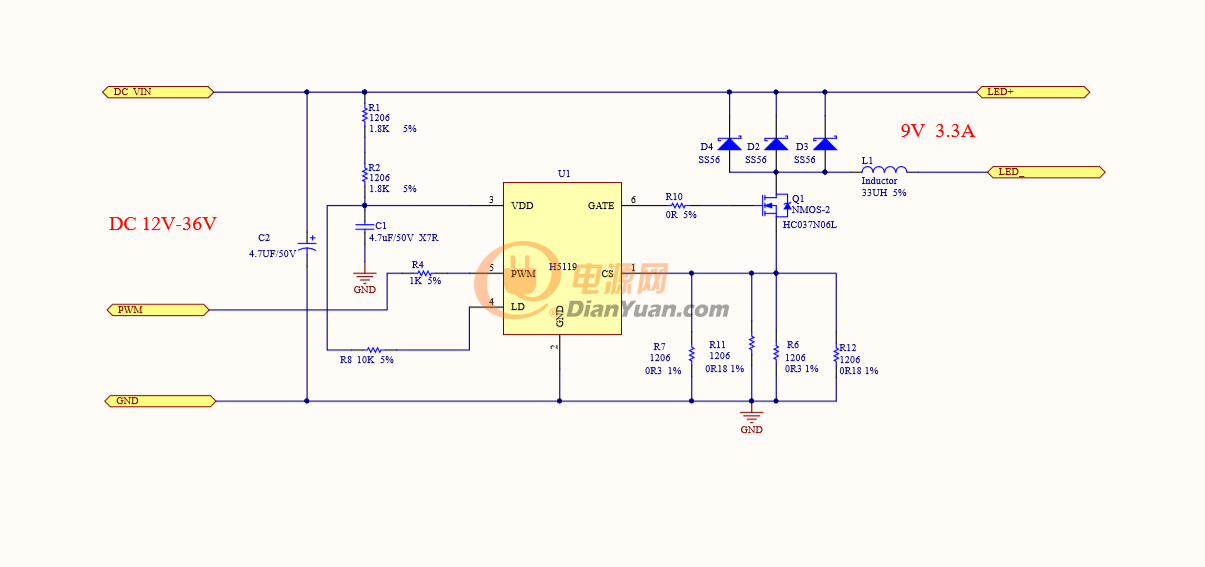

5、原理圖：

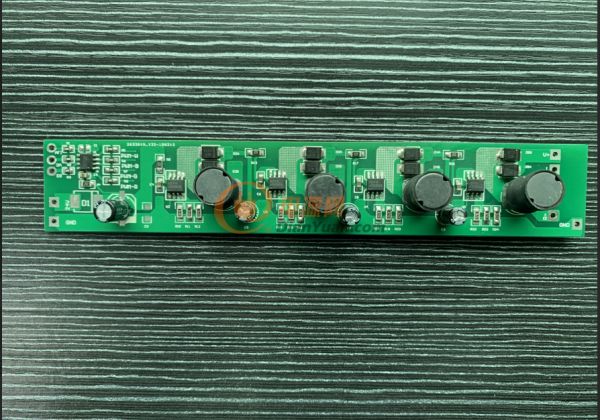

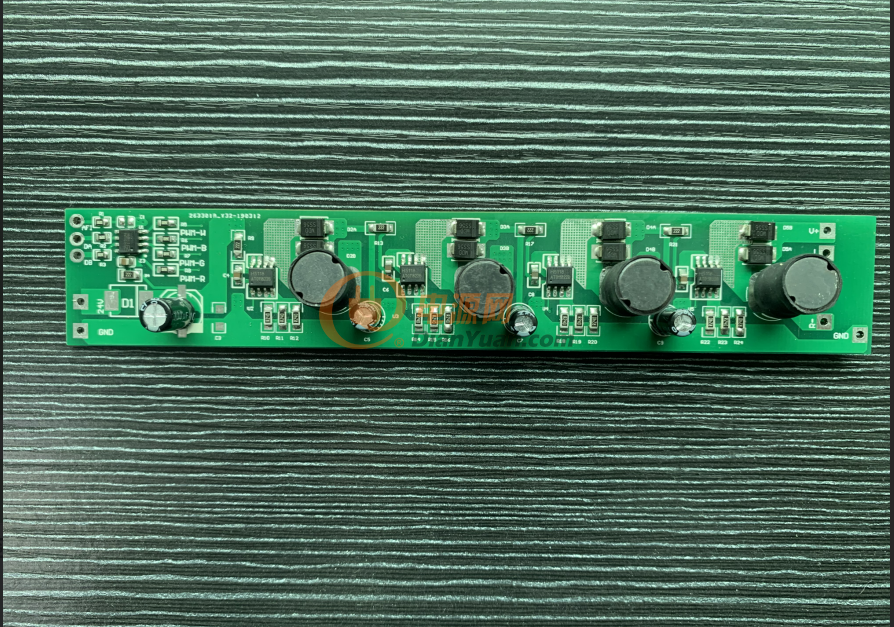

6、樣板實物圖：

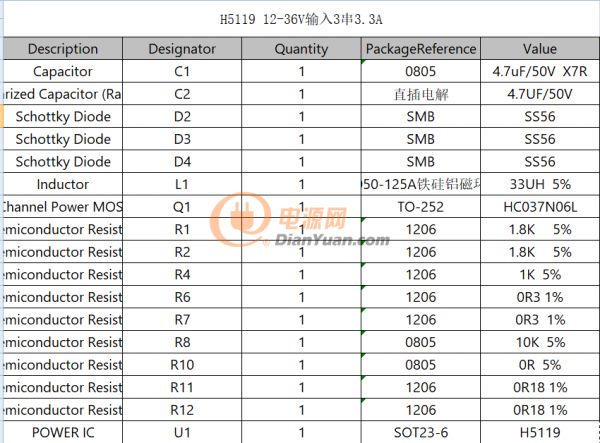

7、物料清單：

8、樣板申請：

東莞市惠海半導體有限公司

周先生：

手機15889768528  企業微信同號

企業QQ:3007461765

東莞市東城區鼎峰卡布斯國際廣場B座

可提供DEMO測試及技術支持
