TDK-Lambda Z+系列超小型CV/CC可編程任意電源就是某些功能或參數可以通過計算機軟件編程控制的電源。比如設置輸出電壓是多少，最大輸出電流是多少，超過這個值則不能正常供電等?

。。。。。。上接第1帖。。。。。。

作為可編程電源，其動態性能必須要強悍才能適應各種應用場合，接下來懟一把這款電源的動態性能。

采用日本菊水PLZ1003W電子負載進行的動態測試，動態參數設置為這款電子負載的最高性能，

Tr和Tf為50uS ，周期為1mS，電流設置從空載0A直接突加載到滿載24A，再切換到半載12A。

1通道黃色波形為輸出電壓波形。

2通道綠色波形為輸出電流波形。

此時Z+可編程電源設置是36V輸出，第一個負載跳變相當于直接從空載切到800W滿載。

從圖中可以看出電流斜率高達202.4uA/ns，輸出電壓的波動非常小。

采用交流耦合看看這種大動態下的紋波：

作為電源工程師應該都知道，從空載切換到滿載時，電源需要從跳周期模式切換到深度連續模式，這也是最苛刻的測試擼。

在這樣極限的測試條件下，TDK-Lambda Z+系列超小型CV/CC可編程電源的表現相當不錯，

極限情況下的紋波峰峰值僅為303.9+561.7=865.6mV，對應36V輸出的紋波比例僅為2%。

再看看輕載切載的性能。

電流設置從10%負載，即輕載2.4A直接突加載到滿載24A，再切換到半載12A。

此時的電流斜率高達305.9 uA/ns。而且這種極限測試下的紋波也只有320.3+588.4=908.7mV。

。。。。。。下接第38帖。。。。。

對于可編程直流電源：

1.最重要的是預留USB（5V/2.1A）供電口,不管是維修還是測試都有非常大的用處。現在IOT這么發達，很多小產品都是USB供電的，給調試及測試帶來工作方便

2.電流也是一個方便，建議增加一個uA檔位，測試低功耗產品可以工直觀

3.預留U盤存儲數據，對后期測試出報告有好處

個人認為電源亮點如下：

1.電源電壓0~36V，滿足很多工程師的需求

2.電流可以達到24A，800W功率，也是非常強悍的

3.通訊接口不僅有232，還有LAN口，更適合這個網絡發達的時代

4.看動態響應截圖性能也很有保障

需要關注的點：

電源深度很大，需要一個很大的桌面，搬運也不方便，不過硬件好電源都這樣

這么小的體積的可調電源，很好奇它的拓撲結構，是LLC的嗎？

通常見到的可調電源基本都是長方體的大塊頭，功率越大功能越多體積就越大， 而且會很重，不易于出差攜帶。

這款袖珍電源，在實驗室里也會節省很多空間，只是看樣子價格應該不會便宜。

另外還希望了解，這么小的體積，怎么散熱的呢，應該是小風扇吹的吧，那噪聲大不大呢？

一款電源如果進入商業化，需要過安規、可靠性和EMC等，能做到如此精致，可見TDK工程師的能力很優秀啊！

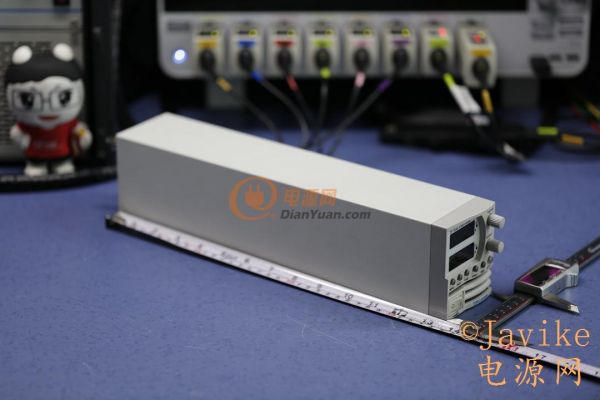

TDK-Lambda Z+系列超小型CV/CC可編程電源，僅35CM的長度，從外形上看非常小巧，設計感十足。在超小的尺寸內，具備800W的輸出功率，背面的接口也非常豐富，支持USB、RS232/485、網卡接口等等。希望分享更多應用案例。

這款可編程電源從尺寸和重量上來看，的確很適合出差或者現場調試設備的應用場景，的確是一個神器。

從輸出功率范圍，輸出電壓和電流的能力來看，也基本上滿足了絕多大數設備的需求，帶負載能力很優秀。

支持通信和遠程控制，就是不知道針對這一塊的功能有什么亮點和優勢，好想擁有一臺玩一下。

針對一些現場和戶外的調試，一般工況比較差，不知道針對震動和跌落這一塊是不是也有很好的表現呢。
