1、方案名稱：RGBWY 五路調光 藍牙調光 wifi調光智能球泡燈線性恒流方案H7230

2、品牌：惠海半導體

3、方案特點：

H7230是一款外圍電路簡潔低成本高性能的三通道線性降壓LED恒流驅動器，適用于5-46V輸入電壓范圍的LED 恒流照明領域。

H7230 PWM 端口支持高輝調光，能夠響應60ns超小脈寬的PWM 調光信號。

H7230采用專利算法，為客戶提供最佳解決方案，最大限度發揮燈具優勢，以實現景觀舞臺燈高輝的調光效果，65535（256*256）級高輝調光。H7230 PWM 端口為高電平時，芯片正常工作。為低電平時，芯片輸出關閉。芯片采用線性恒流控制算法，只需兩顆電阻與一顆電容，就能實現LED 恒流，且保證輸出電流恒流精度≤±3％，通道之間電流偏差≤±1%；外圍電路簡潔，系統穩定可靠。

H7230的三路輸出電流都通過REXT 端口電阻來設定，電流最大能到350mA。而且，每一路電流能夠獨立進行PWM 高輝調光，實現65536:1 調光比。PWM 端口默認上拉，內部自帶100uA 上拉能力

RGB調光無頻閃/PWM調光無頻閃

支持高輝調光，65536:1 調光比

輸入電壓范圍：5-46V三路分別獨立恒流輸出

每一路電流最高可達350mA

每一路獨立PWM 調光

輸出電流20~350mA

內置5V 穩壓管

恒流精度≤3%

過溫降電流降功率保護

易過EMI

抗干擾能力強

調光一致性好

4、規格：

ESOP-8封裝

5、應用：

景觀亮化、洗墻燈、球泡燈、智能照明、線條燈、廣告燈箱、燈條燈帶

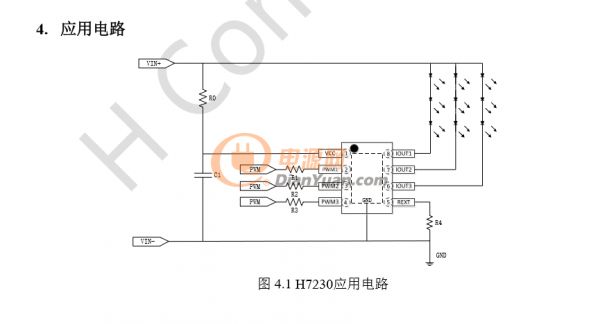

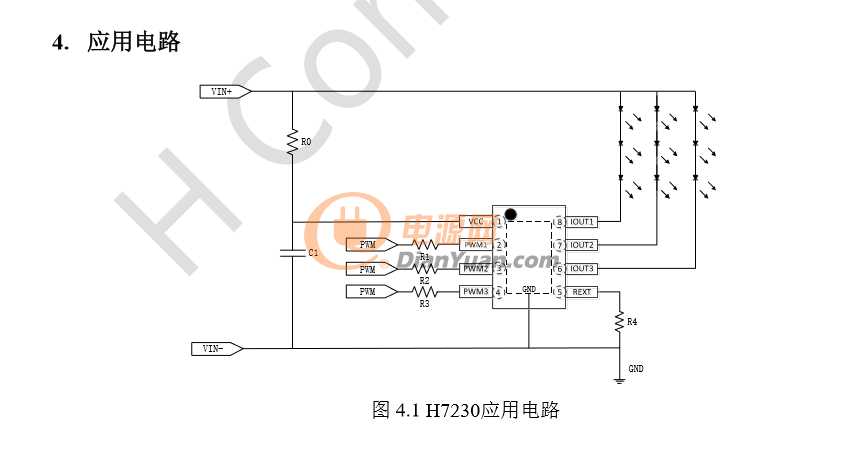

6、原理圖：
