1 方案名稱：(全球首發)專業舞臺燈、戶外景觀化繁為簡調光解決芯片VAS1700



2 品牌名稱：臺灣奇力半導體



3 方案特點：

VAS1700 一個高次側、高速功率開關。非常適合在空間緊湊、且有較大LED 電流，且每個LED 需要獨立控制的應用中。結合當前應用廣泛的滯回式開關LED 驅動方案，在每個LED 兩端并聯上VAS1700，分別控制其PWM 端口，即可控制每個LED 的亮度調整，就達到了大電流恒流、電流獨立可調、小空間應用的效果。VAS1700 采用SOT23-6L 的小封裝，節省空間，同時也可流過高達1.2A 電流。如果需要旁路更大電流，可通過在外部增加一個P 型MOSFET 的方式擴展。



4 規格：

工作電壓7~80V

內置MOSFET 電流能力1.2A

更大電流應用，可通過外置MOSFET 擴展

可無限個級聯

-40°C ~ +85°C 的工作溫度

SOT23-6L 小型封裝



5 應用范圍：



景觀亮化洗墻燈

舞臺調光效果燈

智能家居照明

各類PWM調光應用

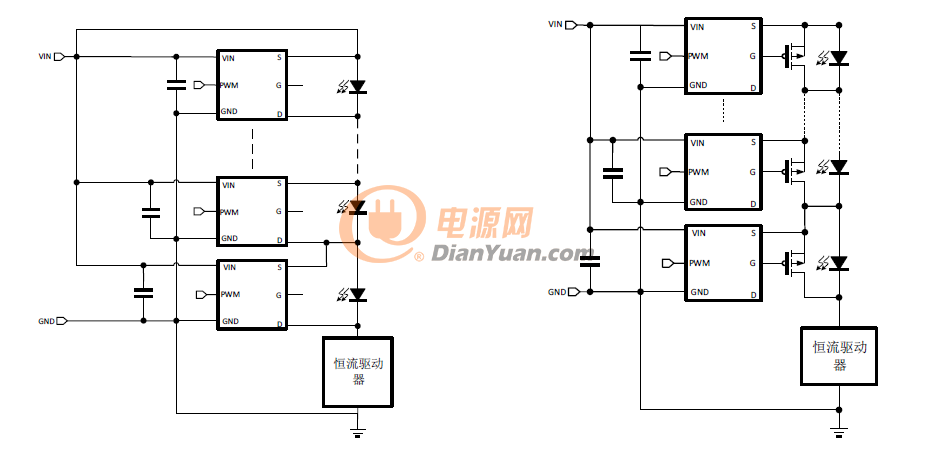

6 電路圖：

8 聯系方式：

深圳芯海創新科技有限公司

深圳市龍華區工業西路龍勝時代大廈304室

陳工  Tel ：18682172826（微信同號） QQ:121943273
