1 方案名稱：Hi7003 -60V&3A內置MOS景觀亮化高輝共陽調光方案，65536：1級調光；



2 品牌名稱：智芯半導體



3 方案特點：

Hi7003 是一款外圍電路簡單的多功能平均電流型LED 恒流驅動器，適用于 5-60V 電壓范圍的降壓BUCK 大功率調光恒流LED 領域。芯片PWM 端口支持超小占空比的PWM 調光，可響應最小60ns 脈寬。芯片采用我司專利算法，為客戶提供最佳解決方案，最大限度地發揮燈具優勢，以實現景觀舞臺燈高輝的調光效果，65536（256*256）級高輝調光。 PWM 端口為高電平時，芯片正常工作。為低電平芯片時，芯片輸出關閉。芯片采用我司專利的平均電流控制算法，輸出電流恒流精度 ≤±3％，且輸出電流受輸入輸出電壓、系統電感的影響小；芯片內部集成環路補償，外圍電路簡潔，系統更加穩定可靠。芯片通過對LD 端口進行控制實現三功能切換。LD 懸空時，系統為高亮模式；LD 比VDD 高1V 時，系統為 1/2 電流的低亮模式；LD 接0.2-1.2V 模擬調光信號輸入時，系統為模擬調光模式。LD 高低亮切換模式，用來實現汽車LED 照明的遠近光燈切換。LD模擬調光模式時，端口電壓低于0.2V，輸出關閉。



4 規格：

支持高輝調光，65536：1 調光比

寬輸入電壓：5-60V

平均電流工作模式

 高效率：最高可達95%

 輸出電流可調范圍60mA~3A

內置5V 穩壓管

 最大工作頻率1MHz

恒流精度≤±3%l

支持PWM/模擬/分段調光

封裝：SOP8*



5 應用范圍：

景觀亮化洗墻燈

舞臺調光效果燈

智能家居照明

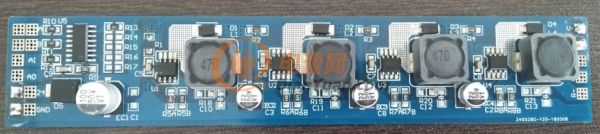

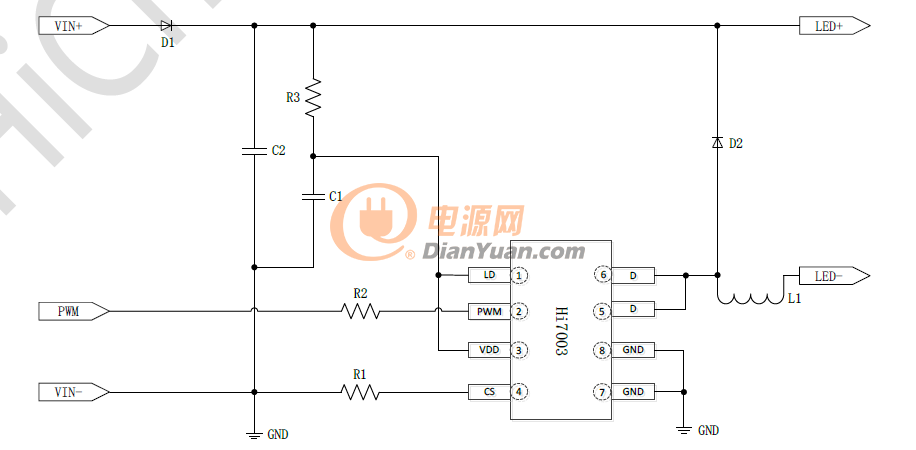

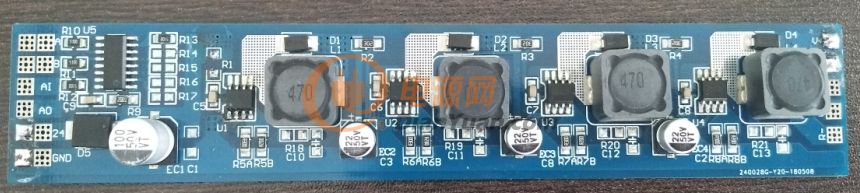

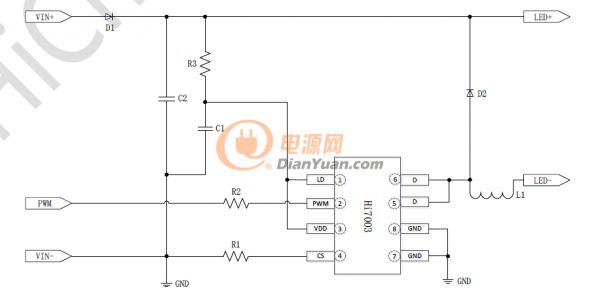

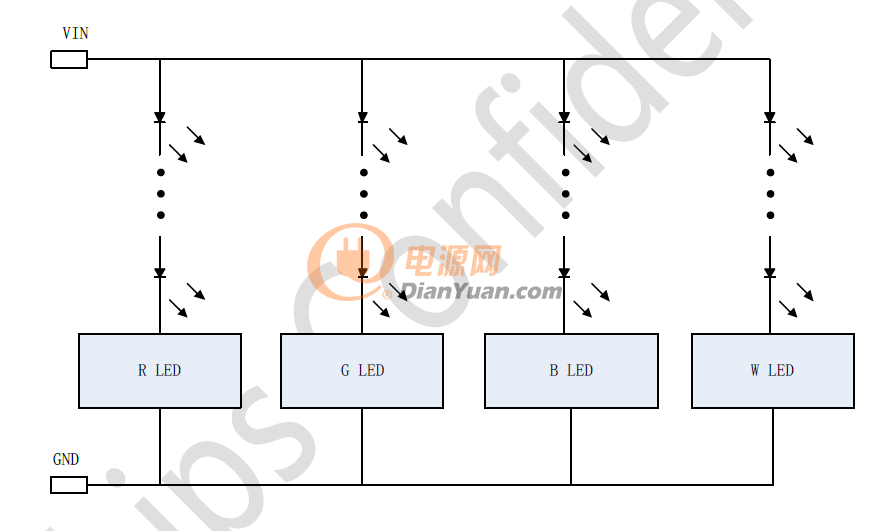

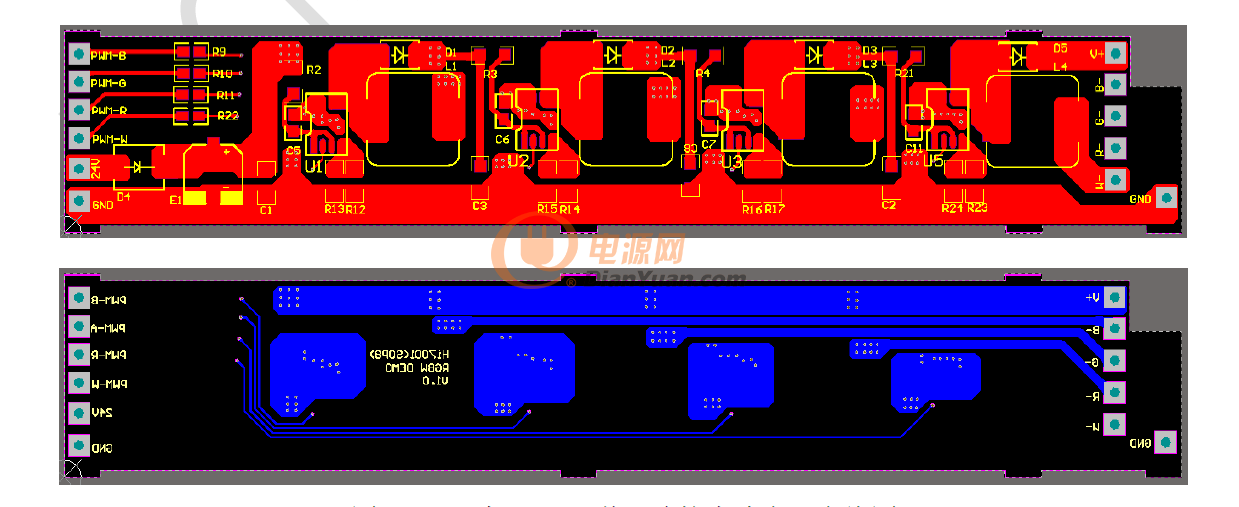

6 電路圖：
