1、方案名稱：【應征入伍】輸入12-36V汽車前大燈驅動方案過EMC簡單好過外圍元器件少！

2、品牌：世微半導體

3、方案特點：

過EMC的時候可以考慮我們的AP2402和AP2403.  很好過認證，就這

五點

1、輸入端加PI型濾波電路，電感選用220UH

2、MOS、二極管加RC吸收回路

3、大電流回路面積要最小，包括燈珠過電流的面積

4、地線可預留一個磁珠的位置（做備用）

5、輸出LED端并一個電容注意這幾點就行，不用加共模相對現在常規那些搞干擾電路來說。這款芯片外圍還算比較少，的內置抖頻電路平均電流采購。

AP2400 是一款 PWM 工作模式,高效率、外圍簡單、外驅功率管，適用于 5-80V 輸入的高精度降壓 LED 恒流驅動芯片。外驅 MOS，最大輸出電流可達 6A。AP2400 可實現三段功能切換，通過 MODE1/2/3 切換三種功能模式：全亮，半亮，爆閃AP2400 工作頻率固定在 150KHZ 左右，同時內置抖頻電路，可以降低對其他設備的 EMI 干擾。另外采用平均電流采樣模式，可以提高寬輸入電壓情況下的電流精度。AP2400 帶有輸出短路保護功能，5V～80V 輸入條件下，短時短路不會損壞電源器件。AP2400 還有過溫調節電流的功能。當芯片內部的溫度達到 140℃左右時，會自動調低輸出電流。

特點 ◆

寬輸入電壓范圍：5V～80V

◆可設定電流范圍：10mA～6000mA

◆固定工作頻率：150KHZ

◆內置抖頻電路，降低對其他設備的 EMI 干擾

◆平均電流模式采樣，恒流精度更高

◆0-100%占空比控制，無電流節點跳變

◆輸出短路保

◆過溫保護

◆三功能模式：全亮/半亮/爆閃也可單功能單獨使用

◆SOP8

4、規格：SOP8

 車燈實物：

5應用范圍：

LED汽車前大燈 車燈 工作燈

高端汽車車燈LED 照明低壓商業LED 照明

游戲機LED燈、兒童車燈、廣告牌等

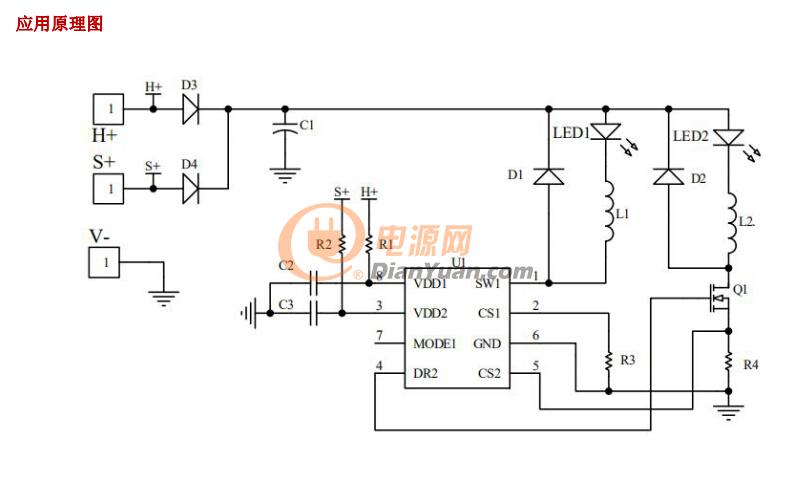

6、應用電路圖：
