輸入12-80V天使惡魔眼車燈IC性價比高

【應征入伍】輸入12-80V天使惡魔眼車燈IC性價比高

2、品牌：世微半導體

3、方案特點：

這個方案是主燈加輔燈光圈可獨立調光來實現彩燈功能來切換過近光光它一路內置MOS是1.2A也就是10W左右，他另一路外置MOS電流可做大（取決于外置MOS的大小）如主燈為18W這個單獨亮為近光如切遠光時是一切二輔燈也會亮這樣加上輔燈遠光的總功率就達到了28W。這種方案經過很多客戶的驗證，證明這種驅動方案光效是最好的。

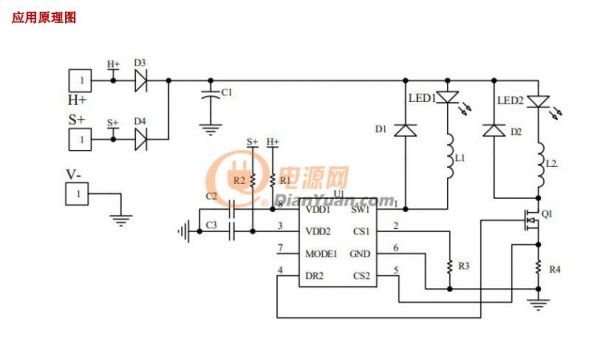

各位朋友可以看一下，外圍很簡單。產品描述AP2813 是一款雙路降壓恒流驅動器, 高效率、外圍簡單、內置功率管，適用于5-80V 輸入的高精度降壓LED 恒流驅動芯片。內置功率管輸出最大功率可達 12W，最大電流 1.2A。AP2813 一路直亮，另外一路通過MODE1 切換全亮，爆閃。AP2813 工作頻率固定在 150KHZ 左右，同時內置抖頻電路，可以降低對其他設備的 EMI 干擾。另外采用平均電流采樣模式，可以提高寬輸入電壓情況下的電流精度。AP2813 帶有輸出短路保護功能，5V～80V 輸入條件下，短時短路不會損壞電源器件。AP2813 還有過溫調節電流的功能。當芯片內部的溫度達到 140℃左右時，會自動調低輸出電流。

產品特點

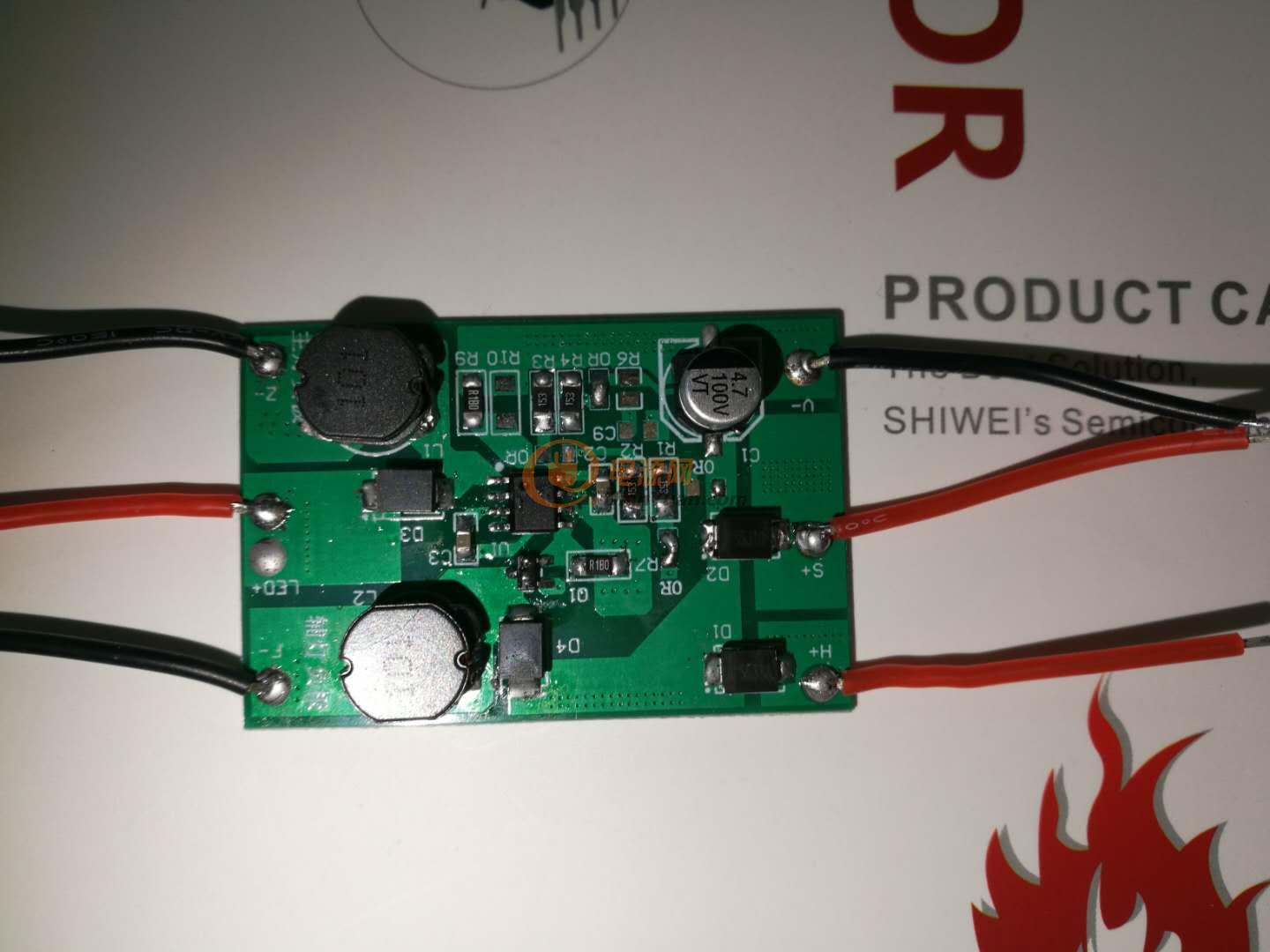

寬輸入電壓范圍：5V～80V可設定電流范圍：內置 10mA～1200mA 外置 10mA～3000mA固定工作頻率：150KHZ內置抖頻電路，降低對其他設備的 EMI 干擾平均電流模式采樣，恒流精度更高0-100%占空比控制，無電流節點跳變輸出短路保護過溫保護功能模式：一路直亮；另一路直亮/爆閃SOP8 封裝應用領域電動車，摩托車燈照明汽車燈照明手電筒PCBA實拍圖：降壓恒流驅動IC一顆芯片驅動兩路獨立電路兩路電流可調車燈芯片！有興趣的朋友可以看一下這個芯片這個是一顆芯片驅動兩路獨立的電路兩路電流可以獨立調節，一路為直亮電流1.2A另一路為外掛MOS電流可以做大可根據外掛MOS。有很多朋友是幾路電路并在一起來使用平分功率或者是需要實現不同的功能，用這顆芯片就是完美解決一顆芯片實現驅動雙路獨立電路不單成本和驅動板體積減少還解決了幾路電路存在的干擾問題！

4、規格：ESOP8

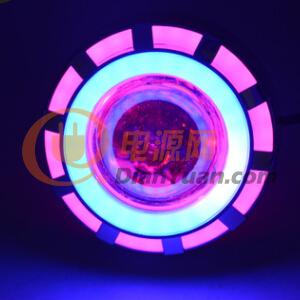

車燈實物：
