一.方案名稱：內置 MCU 的開關降壓型 LED 恒流驅動器-OC5000A

二.品牌：歐創芯

三.方案描述：

          OC5000A 是一款高效率、高精度的開關降壓型大功率 LED 恒流驅動控制芯片，芯片內置 8 位 153 單片機，因此可根據客戶需求定制各種功能。

          OC5000A 的 DIM 腳支持 PWM 調光，通過 MCU 的 I/O 口控制 DIM 腳，可實現各種定制化的功能， 可任意調節 LED 的亮度、閃爍頻率等，可實現全亮、半亮、暗亮、爆閃、 SOS等任意功能組合。

          OC5000A 采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。

          OC5000A 通過調節外置的電流采樣電阻，設置 LED 的電流。

          OC5000A 內部集成了 VDD 穩壓管以及過溫保護電路，減少外圍元件并提高系統可靠性。

          OC5000A 采用 SOP-14 封裝。

 四.方案特點：

1.內置 8 位 153 單片機

2.寬輸入電壓范圍： 3.6V~100V

3. 高效率：可高達 93%

4. 支持 PWM 調光

5. 最大工作頻率： 1MHz

6.CS 電壓： 250mV

7.芯片供電欠壓保護： 3.2V

8.關斷時間可調

9. 智能過溫保護

10. 內置 VDD 穩壓管

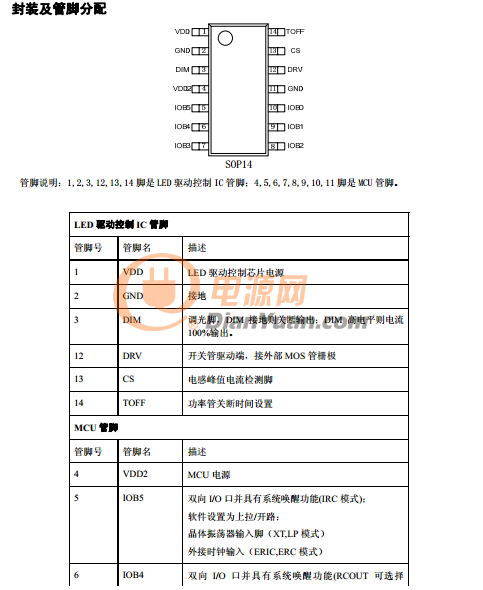

五.芯片封裝：OC5000A 采用 SOP-14 封裝。

六.應用范圍：

      1.汽車燈、自行車、電動車、摩托車燈

      2.強光手電

      3.LED 射燈

      4.大功率 LED 照明

      5.LED 背光

七.典型應用：

八、聯系方式：

QQ：153827124   h153827124     電話：15016204399    凌生

有需求的朋友，可以提供方案資料參考和送樣測試，原廠工程技術支持，歡迎咨詢。
