用STC12C單片機寫了一個SWPM程序，驅動采用的IR2110，主電路采用的是4個IRF540，直流12-30V輸入，PWM0和PWM1未接驅動時波形較好，加入驅動電路以后波形PWM1有毛刺

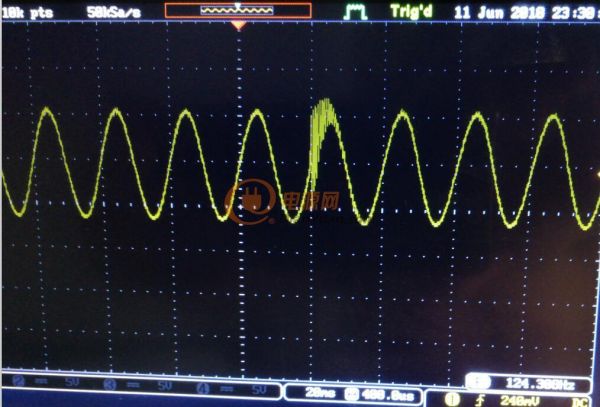

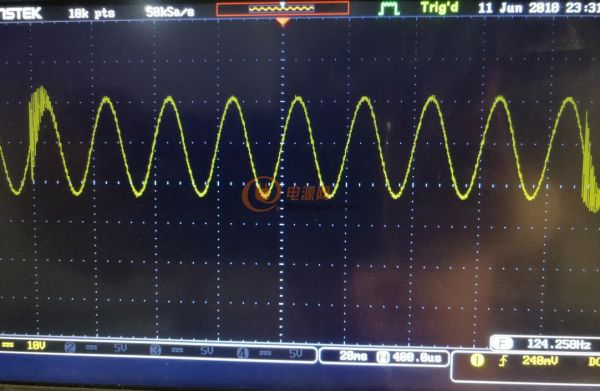

輸出波形，有干擾在輸出正弦波上走動，還比較規律，不知道干擾從何處引入，有沒有碰到過這樣的問題的，求高人解答。
STC12單片機 逆變 干擾問題 驅動IR2110 主電路IRF540
全部回復(7)
正序查看
倒序查看
@ruohan
有參考線路不，想看看你線路和軟件代碼，
TH0=0xFE; //重裝計數值 TL0=0x00; index++; //查表索引 if(index==100) //半周期轉換，每半周期分為60份 { CR=0; //關PCA計數 index=0; zf=~zf; //半周期標志，zf=0，前半周期，zf=1，后半周期 if(zf) //設置后半周期 { // P13=0; CCAP0H=0xff; CCAPM0=0X00; //關閉模塊0 CCAPM1=0X42; //設置模塊1工作方式 } else //設置前半周期 { // P14=0; CCAP1H=0xff; CCAPM1=0X00; //關閉模塊1 CCAPM0=0X42; //設置模塊0工作方式 } CR=1; //開PCA計數 } if(zf==0) //將下一小格的占空比賦給相應值 { CCAP0H=pwm[index]; //CCAP1H=0; } else { CCAP1H=pwm[index];// CCAP0H=0; }
0
回復
@njf_njf
TH0=0xFE;//重裝計數值 TL0=0x00; index++;//查表索引 if(index==100)//半周期轉換，每半周期分為60份 { CR=0; //關PCA計數 index=0; zf=~zf; //半周期標志，zf=0，前半周期，zf=1，后半周期 if(zf) //設置后半周期 { // P13=0; CCAP0H=0xff; CCAPM0=0X00; //關閉模塊0 CCAPM1=0X42; //設置模塊1工作方式 } else //設置前半周期 { // P14=0; CCAP1H=0xff; CCAPM1=0X00; //關閉模塊1 CCAPM0=0X42; //設置模塊0工作方式 } CR=1; //開PCA計數 } if(zf==0) //將下一小格的占空比賦給相應值 { CCAP0H=pwm[index]; //CCAP1H=0; } else { CCAP1H=pwm[index];//CCAP0H=0; }
32如何做到兩路同步驅動的，
0
回復
