倍壓電路中電容如何選擇容值大小，倍壓電路怎么等效成一個電容呢
設計一個小功率的電源，用到倍壓電路，但不知道倍壓電路的電容值如何選擇，請求各位幫忙
全部回復(11)
正序查看
倒序查看
@梧桐木心
嗯，我輸出功率大概在100W，90kV/1mA。就是我看的找到的所有中外文文獻只說半波倍壓電路的紋波電壓和電壓降的公式，但沒有說，全波倍壓的公式，第一個不知道怎么來的，第二個，電容容值的選擇，必然影響紋波電壓，那么我該怎么確定這個電容選取范圍呢。我想的是通過給的電壓紋波計算公式進行反推驗證，發現理論跟仿真差別太大，在懷疑公式的正確性了

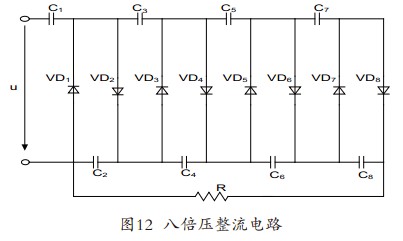

多倍壓電路怎么區分是全波還是半波，你這電壓這么高估計只能是一種電路形式
公式不難找啊。
另外這種電路 一般根據經驗和電路對紋波與成本的要求選擇一個大概值，在實際電路上進行實驗適當調整就行。
0
回復
@hylylx
多倍壓電路怎么區分是全波還是半波，你這電壓這么高估計只能是一種電路形式[圖片]公式不難找啊。另外這種電路一般根據經驗和電路對紋波與成本的要求選擇一個大概值，在實際電路上進行實驗適當調整就行。
你這個是半波倍壓電路，倍壓電路的形式很多，還有橋式的，平衡式的，正負雙向式。半波倍壓電路是最基本的，能夠找的文獻，介紹的都是半波倍壓電路的紋波電壓公式推導，其他形式的倍壓電路沒有發現。平衡式倍壓電路去年有篇北航的碩士論文有推導。
0
回復
@hylylx
多倍壓電路怎么區分是全波還是半波，你這電壓這么高估計只能是一種電路形式[圖片]公式不難找啊。另外這種電路一般根據經驗和電路對紋波與成本的要求選擇一個大概值，在實際電路上進行實驗適當調整就行。
倍壓電路就是用來升壓的，獲得高電壓，只不過輸出功率小。對其電容選取的話，總覺得根據經驗來選擇沒有依據，我的想法是根據紋波電壓公式和電壓降來推導，現在遇到的問題就是在分析全波時，弄暈了
0
