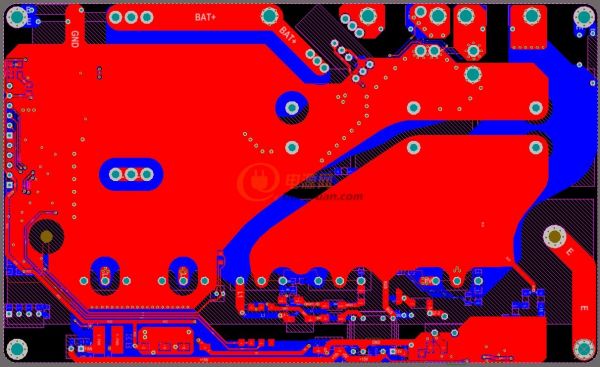

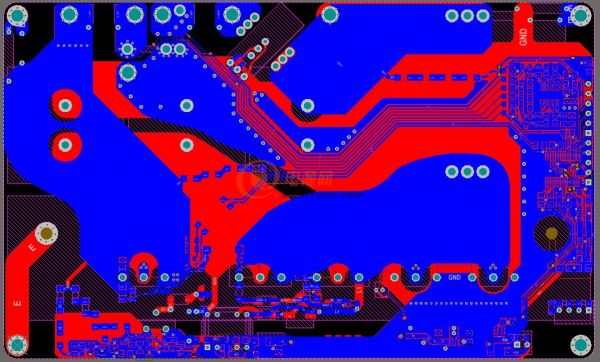

第一次發貼，發一個我做的MPPT光伏控制器的3D,用AD16做的，轉成ＰＤＦ3D。不知大家能看到不。該控制器可做成電池額定電壓從48V--250V。降壓型。48Ｖ可做到 ２０００W；２２０V可做到 ５０００W。（當然要選不同的功率器件）。用   Acrobat Reader DC  可看到完整的3D（可任意角度看）。主控制是用PIC16做的，帶ModBus_RTU通信協議（ModBus 服務器），可帶液晶屏。安規按系統電壓500V設計。板上自帶輔助源，風扇接口，程序中有散熱器溫度檢測和風扇溫控調速，高溫降容和高溫保護。所有可控參數可從用通信設置。自帶的ModBus 服務器 可用各種標準的ModBus 工具（如ModBusPoll）訪問。該板可方便地進行多板并聯輸出組成大型光伏離網電站，當組串獨立輸入，只輸出端并聯時，不用裝霍爾。只有輸入輸出都并聯時才用裝霍爾采電流以進行均流控制。
