1. 設計電源時，首先要知道它的參數，輸入電壓范圍Vin、輸出電壓Vout、輸出電流Iout以及預計工作效率η、工作頻率f和最大占空比Dmax。知道電源的參數后，選取合適的變壓器磁芯來設計變壓器。
2. 設計一個變壓器是要計算哪些參數呢？我們需要計算它的電感量、匝比n、初次級匝數以及線徑
3. 設計步驟以及公式推導
計算初級匝數：根據法拉第定律
如果認為磁通隨時間是線性增長的，則
，每次磁通增長過程的時間是工作周期T與占空比的乘積，即 ：
，而在上述時間中，磁感應強度從0增長到△B，B與Ae的乘積就是磁通，
所以:
,故
又因考慮到電源能在最?lèi)毫迎h(huán)境下正常工作，故
,Uinmin:最小輸入電壓 Ton=Dmax/f
計算匝比n根據伏秒平衡可得
Vf:輸出二極管壓降，一般可忽略
根據上式可反推占空比
計算次級匝數
計算初級電感量
Ipk：峰值電流
線徑的選擇根據
電流密度一般取4 同時要考慮變壓器骨架的槽寬和槽深

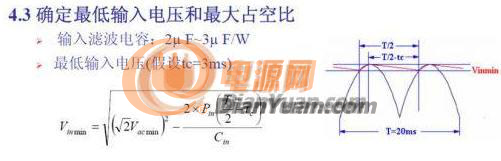

1. 最低輸入電壓與電容量C的關系推導
根據庫侖定律
Vripple：紋波電壓
3. 開關電源RCD電路參數的選擇
Vs在Vinmax下考慮0.9的降額，則有
Vs=0.9*Vds-Vinmax Vs——需要鉗位的電壓
Vor——反射電壓=
確定R的功率 :
Vds——MOS管耐壓
鉗位電容的值 :
△V——紋波電壓 一般取鉗位電壓的10%
