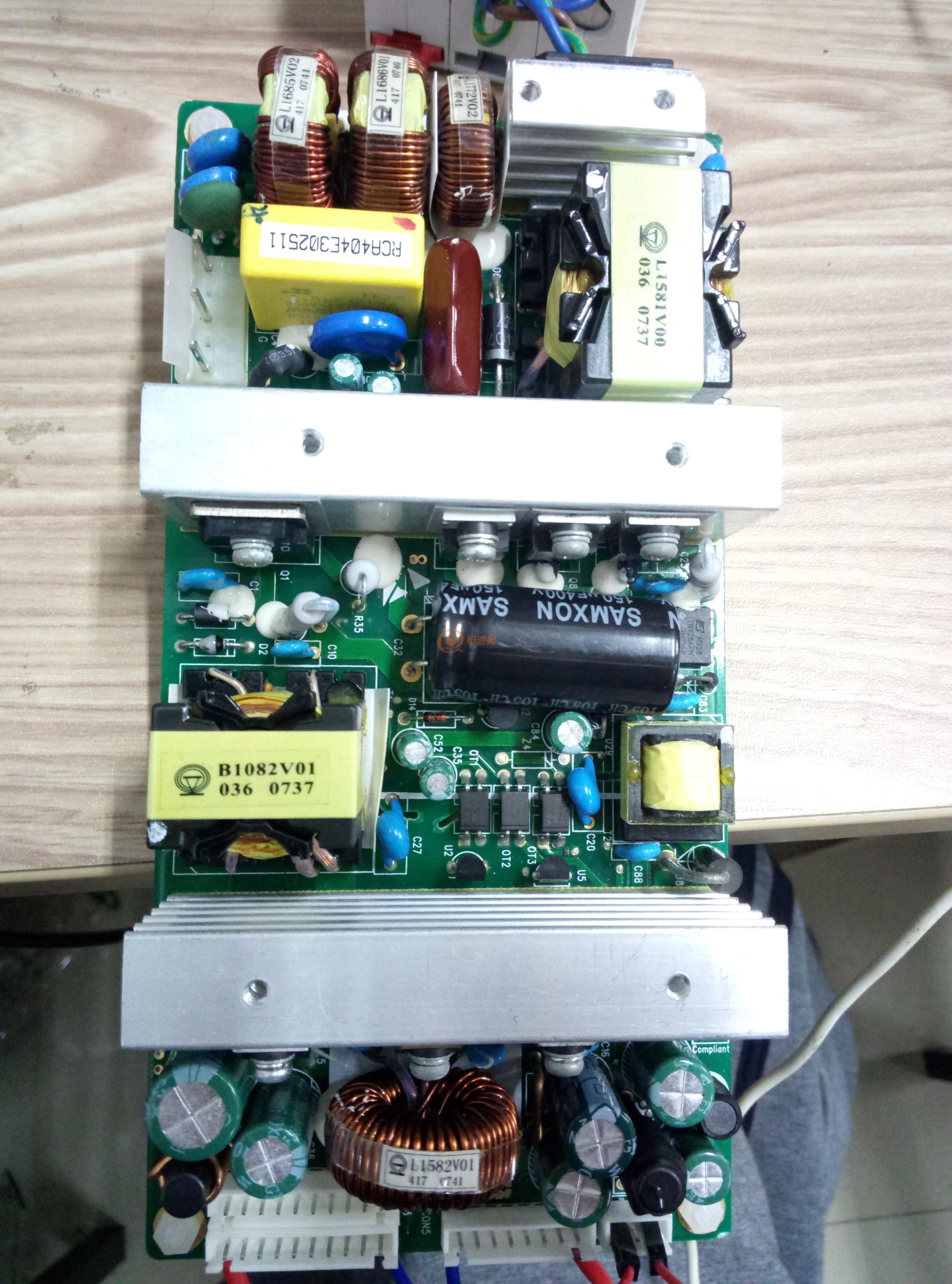

經過這么長時間，終于靜下心來好好的學習一下這塊板子了，畢竟是產品，有很多值得學習的地方，對于整體的結構給人的第一感覺就是美觀，看著舒服，而且整體布局緊湊且互相影響小，產生的噪聲很小，不趴在板子旁邊還真沒聽出來，對于一個150W的電源，用到的大電容只有150μF，對于材料的利用看來也是挺高的，沒有過多的浪費，信號的處理也是很穩定

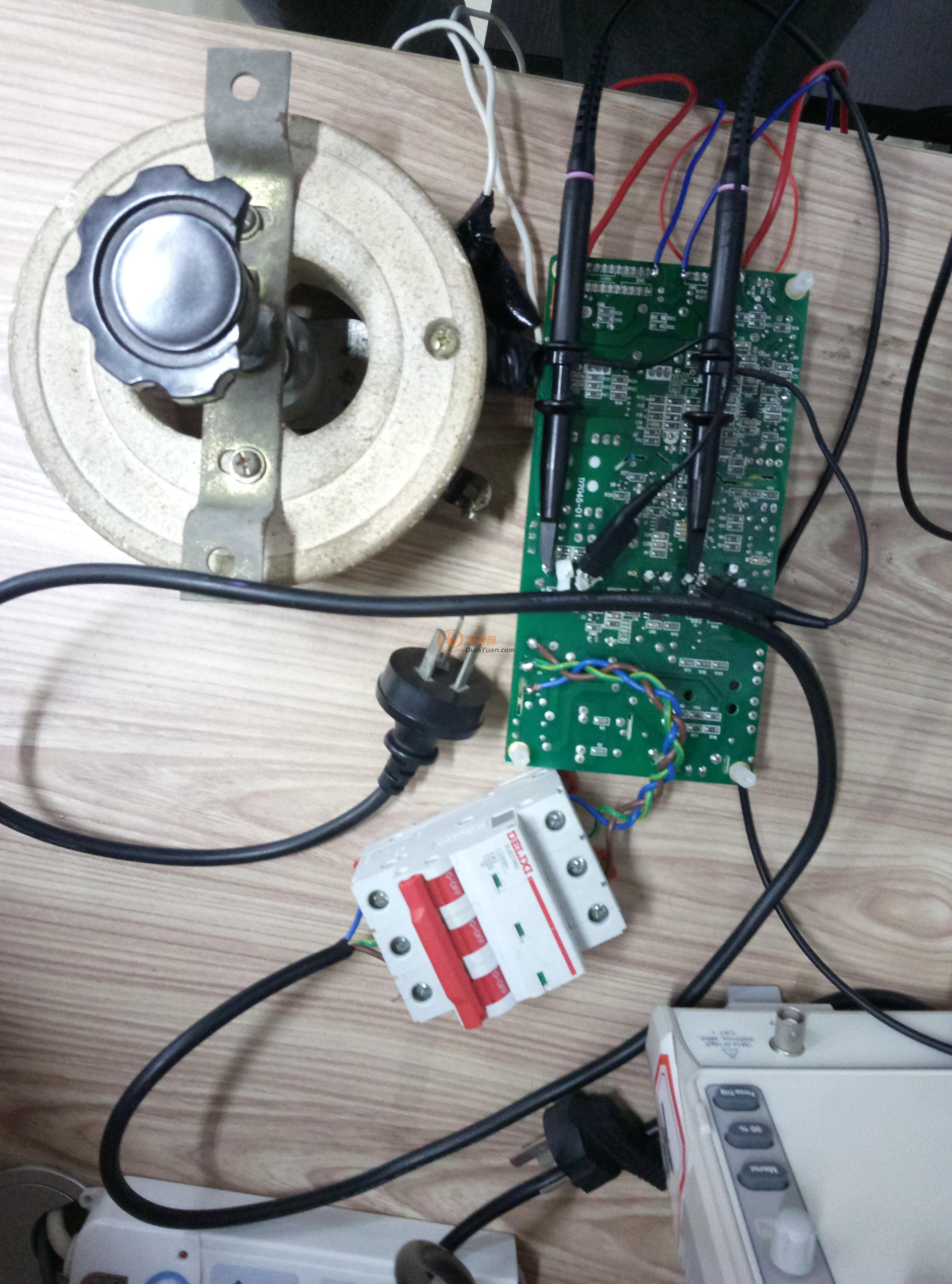

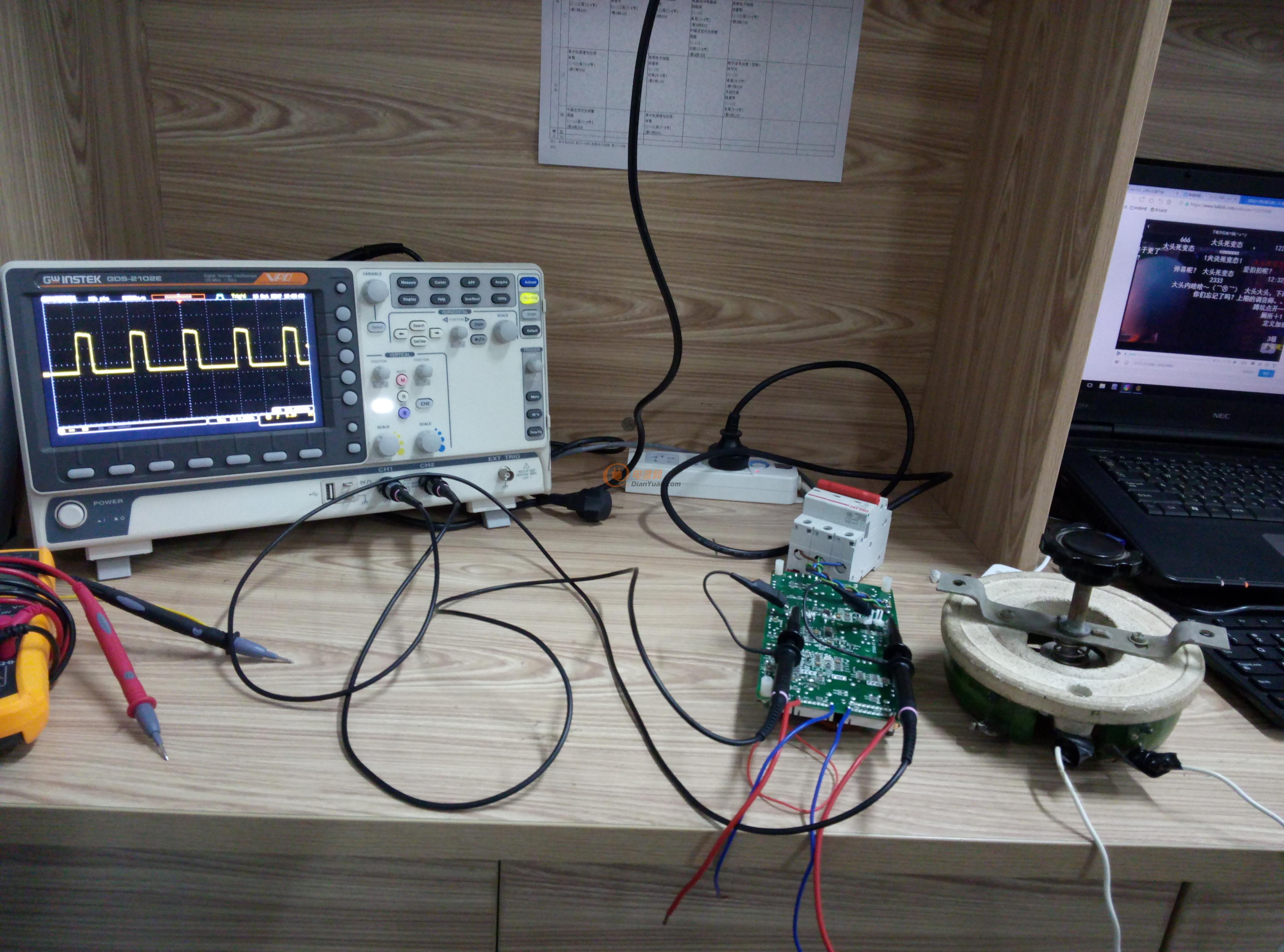

接下來準備測試，首先肯定是要上電了，開關必不可少，畢竟還是安全友方便嘛哈哈（雖說已經被他電過幾次了O(=_=)0）。接完線，焊好測試點，接上負載上電咯

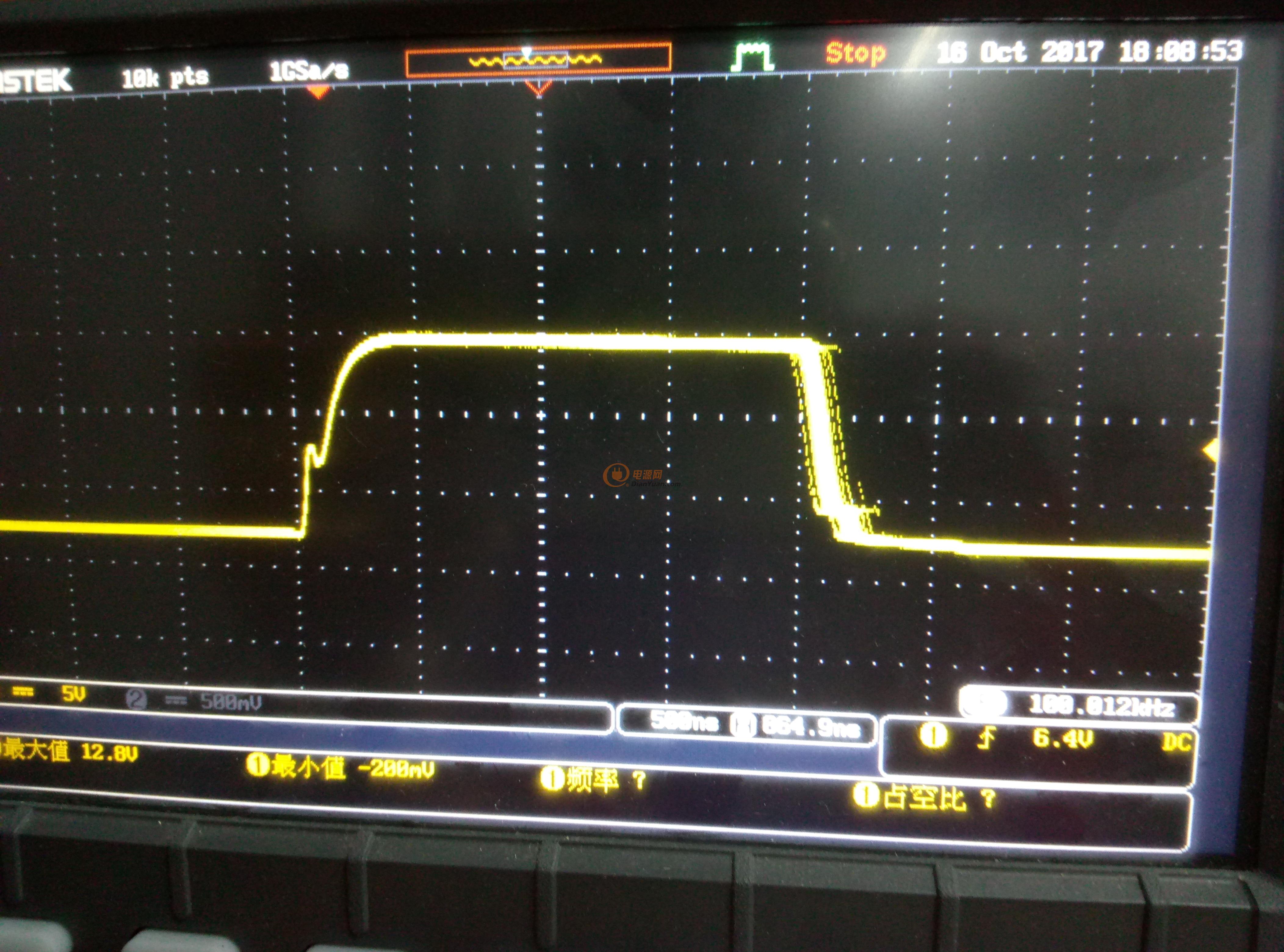

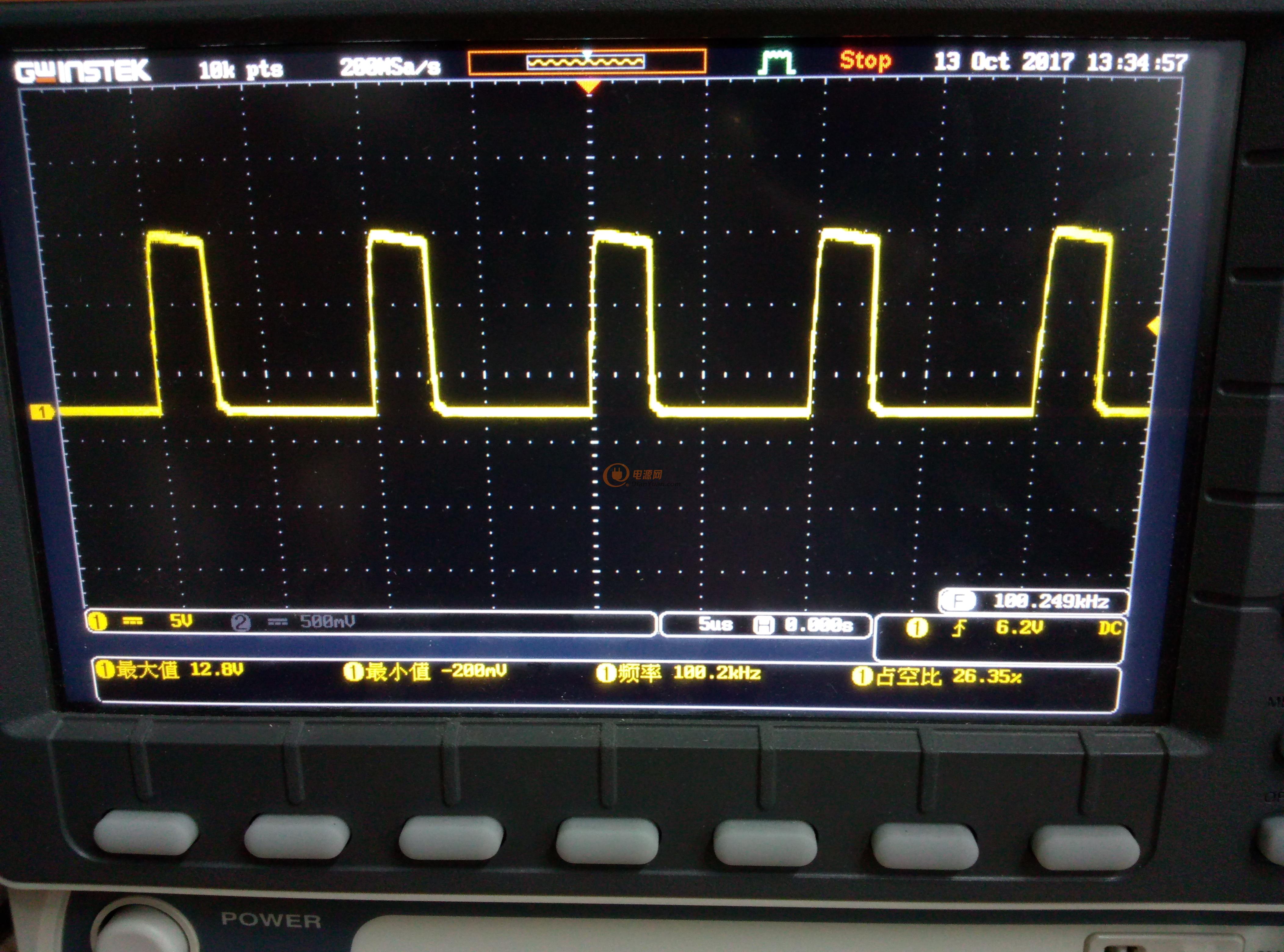

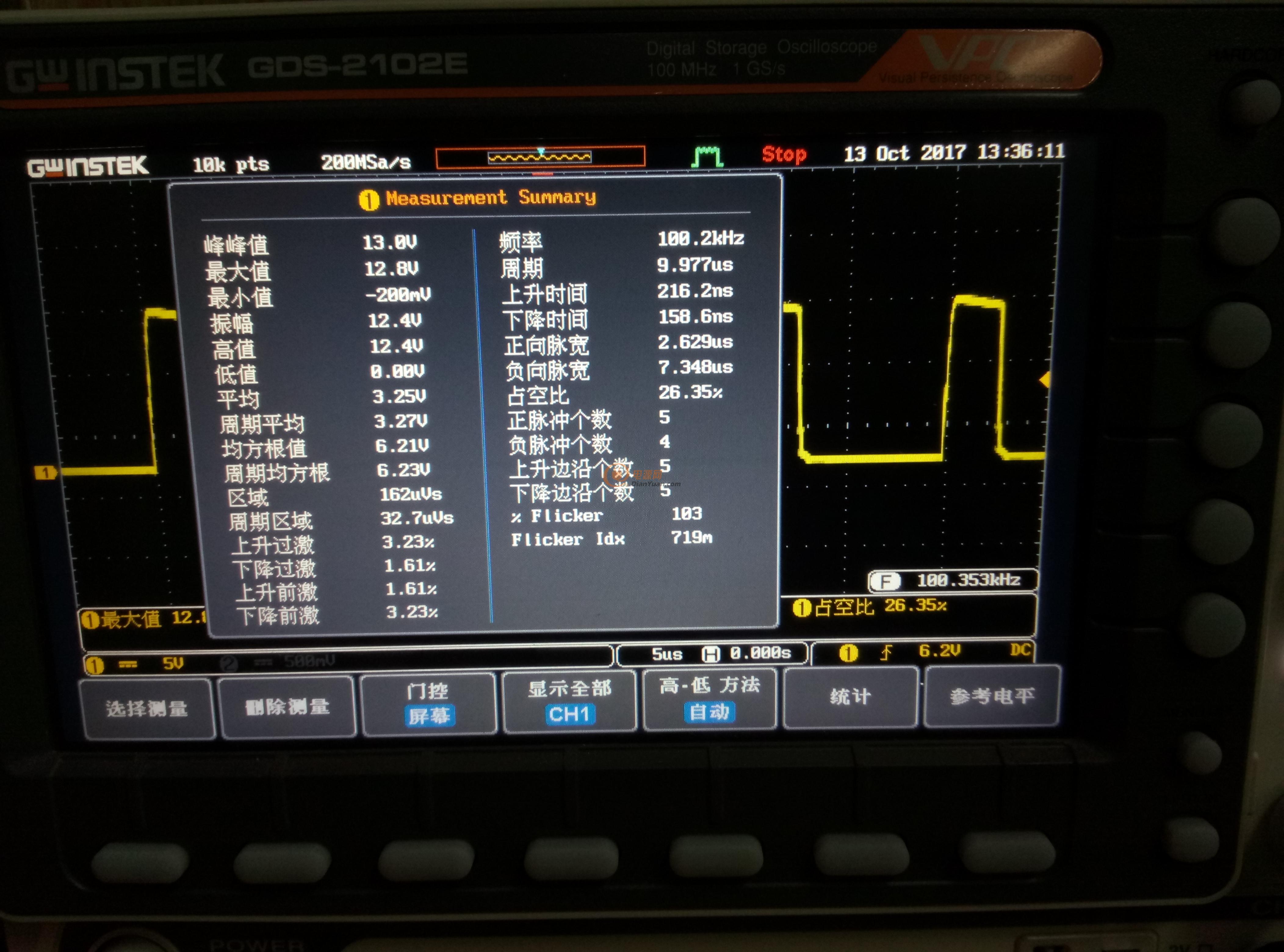

負載用的150Ω，接在了24V的測試點上，起初5V端子是斷開的，12V ,24V均沒有電，接地之后就有了，我首先測試的是經過PFC電路之后的開關管，下圖是GS之間的電壓波形及數據，總體來說波形處理的很好，很穩定，中間有一個跳動，造成了開關管有一定的損耗，MOS管也會發熱，但他背靠大片散熱片，有效的解決了這個問題。但這個跳動，改善他的阻容補償應該會有所好轉，回頭可以試一下
上面就是我剛開始測得，不多也不精，但后面會繼續
