SW6124集成了PD3.0協議，全面支持高通835平臺旗艦機型小米6、努比亞Z17、三星S8，華為Mate9/P10、任天堂switch等設備快速充電。同時全面支持蘋果筆記本Macbook、iPad pro 等設備高電壓大功率充電，由于iPhone8/iphoneX可以采用蘋果的PD適配器實現快充，因此可以使用SW6124的移動電源也將對蘋果手機實現快速充電

SW6124使用單節電池輸入時，功率可達24W，全電池電壓（3.0-4.2V）范圍內足額18W輸出。并且支持多口任意快充，對于目前的旗艦手機，可以實現A口QC/FCP/PE快充以及C口PD雙向輸入輸出的雙協議快充。

部分產品測試圖集：

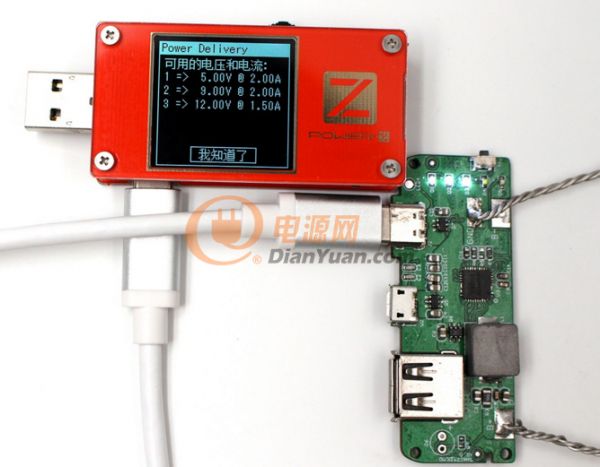

使用POWER-Z KT001 PD誘騙功能，顯示SW6124移動電源DEMO板支持5V、9V、12V三種輸出電壓，輸出功率為18W。

應用領域

1、移動電源

2、其它電池供電設備

三. 規格

 開關充電

1、 電流高達 4A，效率高達 96%

2、 支持 4.2/4.3/4.35/4.4V 電池類型

3、 支持電池溫度保護

4、 支持溫度環控制

  同步升壓

1、輸出功率高達 18W，效率高達 95%

2、 支持線損補償

3、 自動負載檢測

4、 自動輕載檢測

   多快充協議

1、支持 PD3.0/PD2.0

2、 支持 QC3.0/QC2.0

3、 支持 FCP

4、 支持 PE2.0/PE1.1

5、 支持 SFCP

Type-C  接口

1、內置 USB Type-C 接口邏輯

2、支持 Try.SRC 功能

 BC1.2  模塊

1、 支持 BC1.2 DCP 模式

2、 支持蘋果/三星大電流充電模式識別

 電量計量

1、 內置 12bit ADC

2、 支持百分比電量

3、 自適應各種類型電池

4、 支持 3-5 個 LED

5、 自動識別 LED 數量

 照明驅動

1、內置照明 LED 驅動

 快充指示燈

1、 內置快充指示燈驅動

按鍵

1、支持機械按鍵

保護機制

1、 輸入過壓/過流保護

2、 輸出過流/短路保護

3、充電超時/過壓/過流保護

4、 溫度保護

 I2C  接口

 QFN-40(6x6mm)  封裝
