求教 雙向可控硅雙路電源切換問題

P70915-185441

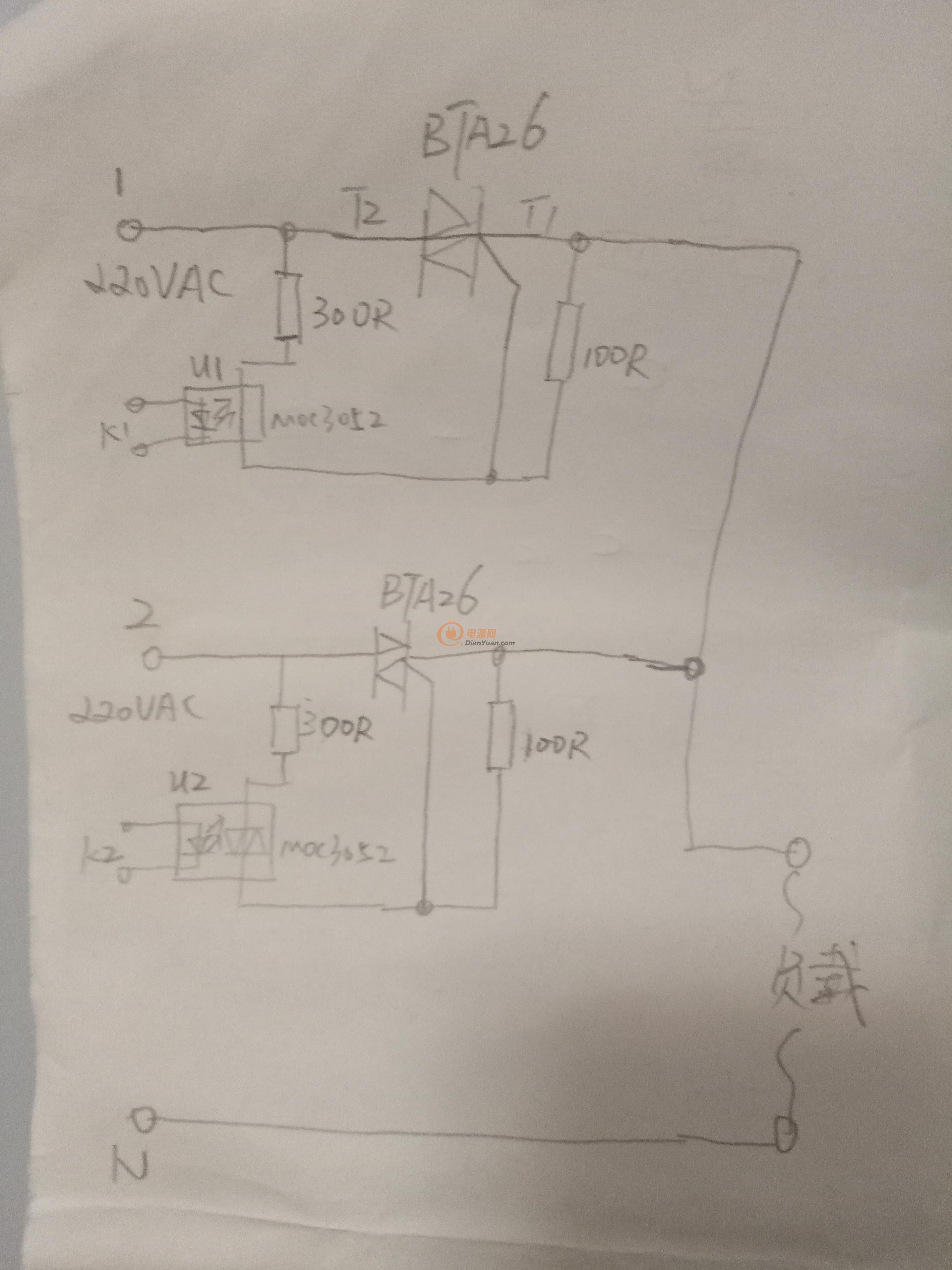

各位高手，如圖，想做一個雙向可控硅的雙路電源自動切換（1路優先），在U2控制導通，2路電源投入，2路電源正常給負載供電，U1控制不導通，此時如果投入1路電源的瞬間。2路電源有時會短路，是什么原因？請各位大師幫忙看看，問題出在什么地方

全部回復(22)
正序查看
倒序查看
2017-09-16 00:02

沙發

0
回復
pure137
LV.2
3
2017-09-16 08:19

我今天又試了一下，

第一：將2路電源關掉，負載接個燈泡，U1控制關閉的情況下，合1路電源燈泡不會亮，也不會閃，說明未誤觸發

第二：當將2路電源打開，U2控制開啟，U1控制關閉的情況下，投入第一路電源時，有時會短路

第三：為什么單路投入時正常，2路共投時不正常呢?忘各位大師指點

0
回復
2017-09-16 22:21
@pure137
我今天又試了一下，第一：將2路電源關掉，負載接個燈泡，U1控制關閉的情況下，合1路電源燈泡不會亮，也不會閃，說明未誤觸發第二：當將2路電源打開，U2控制開啟，U1控制關閉的情況下，投入第一路電源時，有時會短路第三：為什么單路投入時正常，2路共投時不正常呢?忘各位大師指點
兩路交流電源是否同相或者同步？
0
回復
pure137
LV.2
5
2017-09-18 09:03
@ymyangyong
兩路交流電源是否同相或者同步？
2路電源是不同的2路電源，相位不一致？  是不是上電沖擊造成的誤導通啊？
0
回復
hylylx
LV.9
6
2017-09-18 09:07
樓主，不要再搞了，非常危險，你這屬于“雙電源”范疇，必須可靠互鎖，同一時刻只能一路投入，所以要用機械觸點的開關，你這電路本身就不完善，容易誤觸發，可控硅也容易損壞，如果不慎造成反送電，危及人身安全，到時候哭都來不及了。
0
回復
pure137
LV.2
7
2017-09-18 11:24
@hylylx
樓主，不要再搞了，非常危險，你這屬于“雙電源”范疇，必須可靠互鎖，同一時刻只能一路投入，所以要用機械觸點的開關，你這電路本身就不完善，容易誤觸發，可控硅也容易損壞，如果不慎造成反送電，危及人身安全，到時候哭都來不及了。

感謝大神的指點，你提到的電路不完善，容易誤觸發的問題，電路上哪些地方可以改進？還請大神不吝賜教

0
回復
pure137
LV.2
8
2017-09-18 11:27
我今天又測試了一下，U1 U2控制都為關斷，投入1路和2路電源，然后分別讓U1和U2導通，間隔100MS，切換了1000多次都正常，為什么出現上面投入短路的問題
0
回復
2017-09-18 11:58
@pure137
2路電源是不同的2路電源，相位不一致？ 是不是上電沖擊造成的誤導通啊？
有相位差的2路交流電源之間有電壓差，同時接入會短路。
1
回復
pure137
LV.2
10
2017-09-18 15:38
@ymyangyong
有相位差的2路交流電源之間有電壓差，同時接入會短路。
U1和U2控制不會同時導通，U1和U2只能有1個導通，并且一個關閉到另一個打開會有500MS的延時。現在主要問題是在U2控制導通，2路電源投入，2路電源正常給負載供電，U1控制不導通，此時如果投入1路電源的瞬間，1路電源和2路電源會短路
0
回復
hylylx
LV.9
11
2017-09-19 09:11
@pure137
感謝大神的指點，你提到的電路不完善，容易誤觸發的問題，電路上哪些地方可以改進？還請大神不吝賜教
不要再執著了，害人害己，人命關天，問題的嚴重程度是任何人都不能承受的，你可能現在還不能理解，可能有那么一天才會明白。現在幫你就是在害你。
0
回復
pure137
LV.2
12
2017-09-19 10:36
@hylylx
不要再執著了，害人害己，人命關天，問題的嚴重程度是任何人都不能承受的，你可能現在還不能理解，可能有那么一天才會明白。現在幫你就是在害你。

我今天又測試了一下，發現上電瞬間，300R電阻的波形居然是正負都有，問題可能就出在這里了？上圖

0
回復
hth219
LV.3
13
2017-09-19 11:30
@pure137
我今天又測試了一下，U1U2控制都為關斷，投入1路和2路電源，然后分別讓U1和U2導通，間隔100MS，切換了1000多次都正常，為什么出現上面投入短路的問題
負載不是阻性負載吧？如果阻性負載應該不會，比如白熾燈
0
回復
pure137
LV.2
14
2017-09-19 17:47
@hth219
負載不是阻性負載吧？如果阻性負載應該不會，比如白熾燈

負載是容性，LED燈和散熱風扇

0
回復
pure137
LV.2
15
2017-09-19 17:48
@pure137
我今天又測試了一下，發現上電瞬間，300R電阻的波形居然是正負都有，問題可能就出在這里了？上圖[圖片]
紅色的是300R電阻兩端波形，藍色為輸出波形
0
回復
2017-11-17 15:30
樓主，你好！我最近做一個電源，也用到這種雙電源切換方法，現在正設計過程中，也是使用的這種電路，請問，你的問題解決了嗎？
0
回復
heiha88
LV.1
17
2017-11-18 21:23
@花生watson
樓主，你好！我最近做一個電源，也用到這種雙電源切換方法，現在正設計過程中，也是使用的這種電路，請問，你的問題解決了嗎？
這怎么切換啊
0
回復
天盜行
LV.2
18
2017-12-09 11:10
電路抗干擾不行，要么改電路增加成本，要么不要用可控硅方案
0
回復
2021-04-01 10:09

看樣子還是上電瞬間的沖擊引起的，樓主，現在問題解決了嗎，效果怎么樣

0
回復
pure137
LV.2
20
2022-03-16 16:50
@半個島嶼
看樣子還是上電瞬間的沖擊引起的，樓主，現在問題解決了嗎，效果怎么樣

問題已解決，現在非常OK

0
回復
dy-E1cY9hRY
LV.1
21
01-25 14:48
@pure137
問題已解決，現在非常OK

怎么解決？可以發一下資料參考學習一下么

0
回復
dy-E1cY9hRY
LV.1
22
01-25 14:48
@花生watson
樓主，你好！我最近做一個電源，也用到這種雙電源切換方法，現在正設計過程中，也是使用的這種電路，請問，你的問題解決了嗎？

解決了么？

0
回復
基德
LV.1
23
01-25 17:08

學習
