LLC架構做的一個24V10A產品，諧振電容電壓波形異常，入行不久，還請論壇里大神指教

今天用LLC架構做一個24V10A的充電器產品，調試發現諧振電容電壓波形異常，一般測試諧振電容電壓波形每個周期都是一致的，大神們幫忙看看咋回事，會不會炸機，有解嗎？

輸入電壓180到240V

輸出 29.6V10A

變壓器EC49 主感 110uh 漏感 30uh

諧振電容CBB 68NF

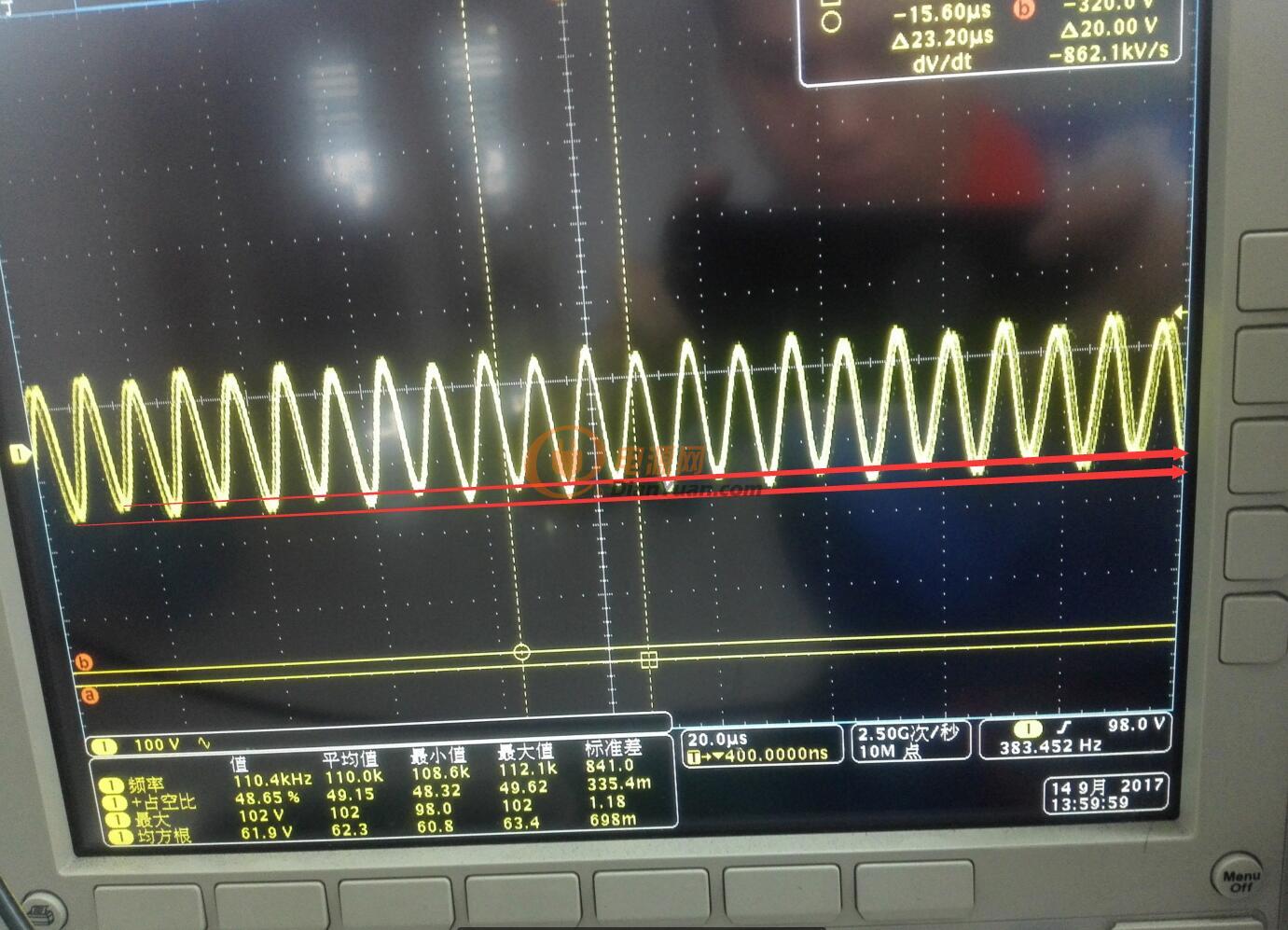

異常波形從27V開始出現每個周期波形不一致，除非電流減小就可以，不同的輸入電壓都試過，我分析應該是功率變大才會出現這個現象，變壓器自己做的，不知道問題出在哪里，本人剛入行不久還請指教。

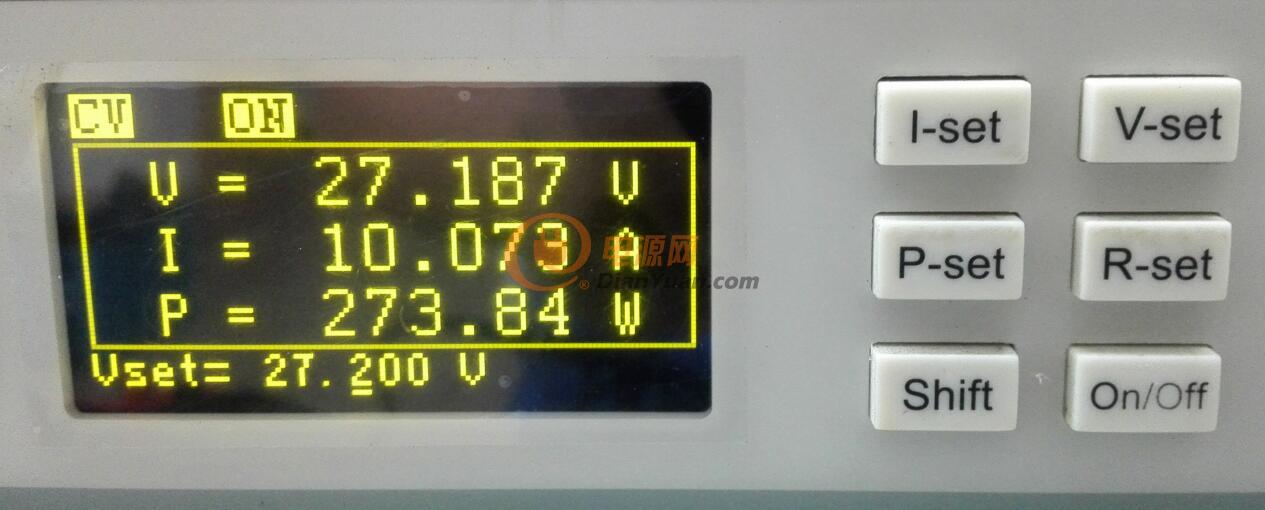

如圖

有建議幫我提提！

全部回復(19)

只看樓主

正序查看

倒序查看

jianyedin

LV.9

2017-09-14 15:17

這種情況是變壓器副邊2個繞組不對稱引起的，一般都會有，看嚴重程度。

回復

154600

2017-09-14 18:34

@jianyedin

這種情況是變壓器副邊2個繞組不對稱引起的，一般都會有，看嚴重程度。

感覺諧振電容大了點，漏感小了點。還有就是變壓器的繞組線長盡量保持一樣長。

回復

huazhiliya

LV.2

2017-09-15 07:35

@154600

感覺諧振電容大了點，漏感小了點。還有就是變壓器的繞組線長盡量保持一樣長。

版主說的對，本來計算的主感是160uh ，漏感是45uh，諧振電容47nf，可是變壓器怎么繞漏感最大只能到30uh，目前就是按照30uh來繞的，主感調整到110uh，諧振電容改為68nf了，這個要怎么去調呢，怎么才能讓變壓器漏感大一些？？？

回復

ghsdwf

LV.6

2017-09-15 08:54

有條件的情況下，最好外置諧振電感，感量更好調，更好的一致性方便生產，寧愿變壓器變小點。

回復

154600

2017-09-15 10:25

@huazhiliya

版主說的對，本來計算的主感是160uh，漏感是45uh，諧振電容47nf，可是變壓器怎么繞漏感最大只能到30uh，目前就是按照30uh來繞的，主感調整到110uh，諧振電容改為68nf了，這個要怎么去調呢，怎么才能讓變壓器漏感大一些？？？

如果是雙槽變壓器，在中間加擋墻就可以增加漏感了。

回復

huazhiliya

LV.2

2017-09-15 10:43

@154600

如果是雙槽變壓器，在中間加擋墻就可以增加漏感了。

謝謝版主，這個辦法好我試一試

回復

huazhiliya

LV.2

2017-09-15 10:44

@ghsdwf

有條件的情況下，最好外置諧振電感，感量更好調，更好的一致性方便生產，寧愿變壓器變小點。

現在板子是公用其他產品的，如果單獨開發，又費時間

回復

xmm

LV.3

2017-09-15 10:58

你看看上下管的驅動波形，估計占空比一個大一個小了

回復

電源網-fqd

2017-09-15 11:01

已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/

回復

gwj1969

LV.3

2017-09-15 11:04

變壓器不平衡，輸出要并繞

回復

huazhiliya

LV.2

2017-09-15 11:23

@154600

如果是雙槽變壓器，在中間加擋墻就可以增加漏感了。

這樣已經考邊繞了，漏感最大30，還是不行

回復

huazhiliya

LV.2

2017-09-15 11:25

@gwj1969

變壓器不平衡，輸出要并繞

輸出是2:2的，先是底下繞2圈，在疊層繞2圈

回復

huazhiliya

LV.2

2017-09-15 11:27

@xmm

你看看上下管的驅動波形，估計占空比一個大一個小了

占空比都是一樣的

回復

154600

2017-09-15 15:50

@huazhiliya

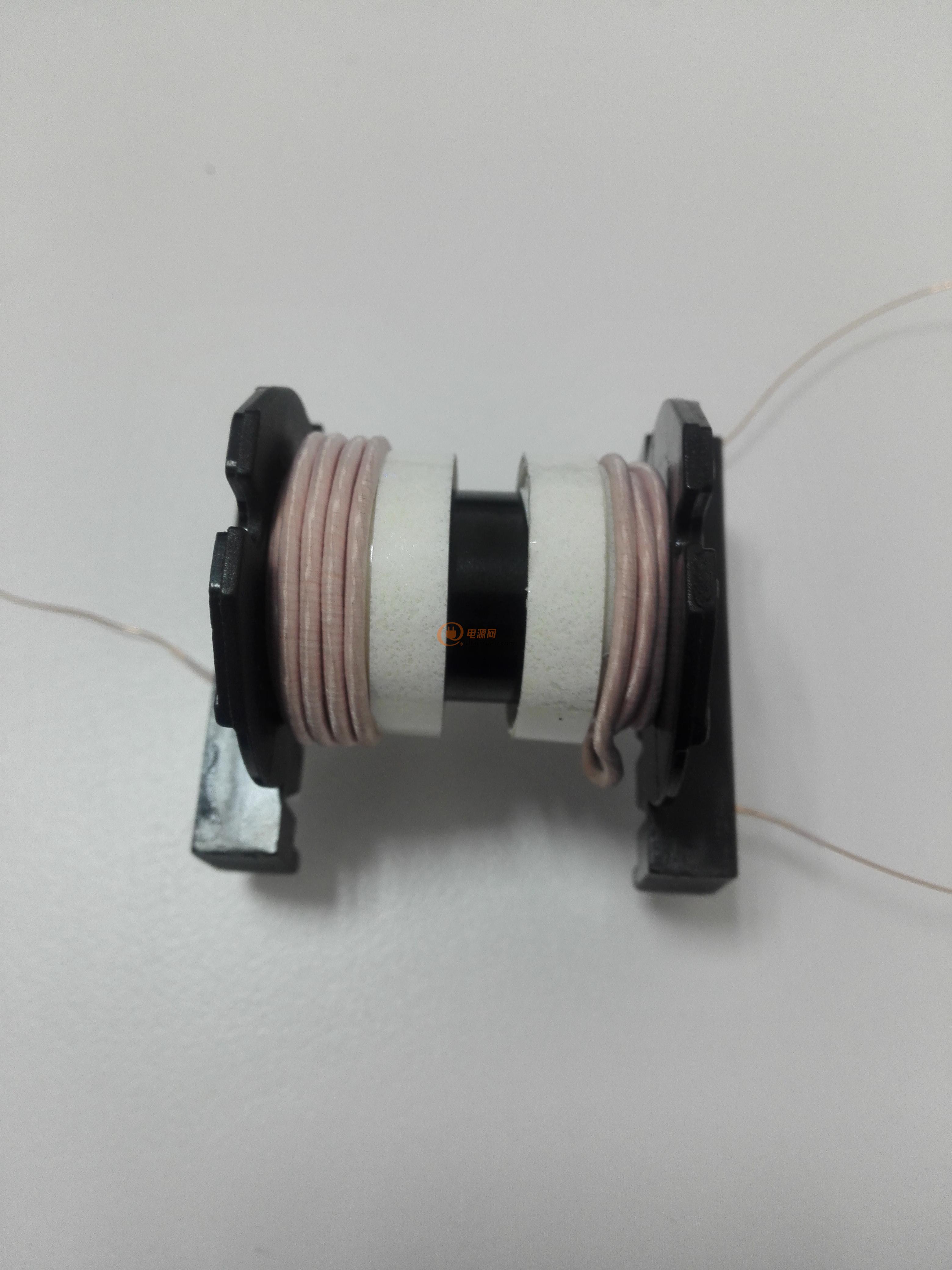

[圖片] 這樣已經考邊繞了，漏感最大30，還是不行

那就只能修改你的匝比來調整漏感了。

回復

whmks

LV.2

2017-09-16 19:16

樓主，如果是L6599芯片，采用磁集成變壓器的要用雙槽骨架繞，原邊有APFC的繞36匝（600HU左右），無APFC的繞32匝，副邊4X2匝（漏感110UH左右，調漏感可用膠帶各墊一層），漏感要盡量一致。諧振電容電改為223，一定能成功。我做過24-105V輸出電壓均是這方法。

回復

huazhiliya

LV.2

2017-09-17 07:53

@whmks

樓主，如果是L6599芯片，采用磁集成變壓器的要用雙槽骨架繞，原邊有APFC的繞36匝（600HU左右），無APFC的繞32匝，副邊4X2匝（漏感110UH左右，調漏感可用膠帶各墊一層），漏感要盡量一致。諧振電容電改為223，一定能成功。我做過24-105V輸出電壓均是這方法。[圖片][圖片][圖片][圖片][圖片][圖片]

我現在用的是NCP1397的芯片，你現在用的磁芯是多少的
